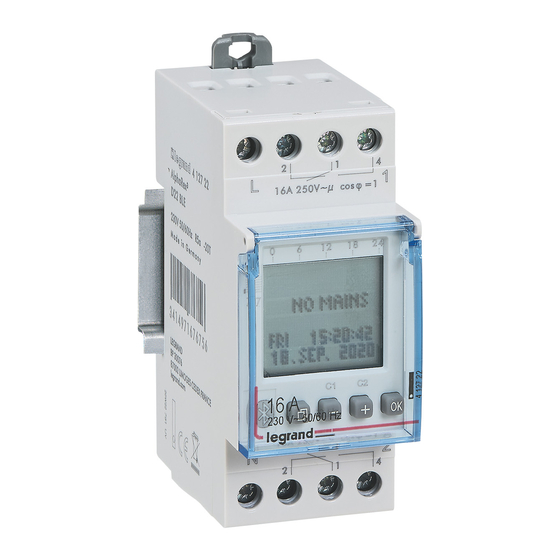

Interruptor horario
AlphaRex
D22 BLE
3
4 127 22
!
Indicaciones para la seguridad
Este producto debiera ser instalado preferentemente por un técnico electricista capacitado, en caso contrario existe peligro de incendio o
de una descarga eléctrica. Antes de proceder a la instalación, es imprescindible haber leído y entendido las instrucciones para el servi-
cio, asimismo se tiene que tener en cuenta y examinar el lugar de montaje específico para el producto y que solamente se deben utilizar
accesorios originales. Todos los productos de Legrand sólo deben ser abiertos y reparados por colaboradores de la empresa Legrand que
dispongan de la formación especial correspondiente. Si el producto es abierto o reparado por personal no autorizado por la casa Legrand,
se pierden en consecuencia todos los derechos de responsabilidad civil, así como de repuesto y de garantía. Utilizar exclusivamente
los accesorios de la marca Legrand.
El aparato contiene una pila botón no recargable de LiMnO
y desecharse de acuerdo con las disposiciones legales de cada país y teniendo en cuenta las normas de protección del medio a
. Una vez agotada la vida útil del producto, ésta debe extraerse correctamente
2
®
mbiente.
Publicidad
Tabla de contenido
Manuales relacionados para LEGRAND AlphaRex3 D22 BLE
Resumen de contenidos para LEGRAND AlphaRex3 D22 BLE
- Página 1 Todos los productos de Legrand sólo deben ser abiertos y reparados por colaboradores de la empresa Legrand que dispongan de la formación especial correspondiente. Si el producto es abierto o reparado por personal no autorizado por la casa Legrand, se pierden en consecuencia todos los derechos de responsabilidad civil, así...
-
Página 2: Características Técnicas
Características técnicas Alimentación: 230 V 50/60 Hz Consumo de potencia efectiva: ca. 1,5 W Contacto de salida: 2 contactos inversores 16A 250V~µ cos ϕ = 1 Precisión del reloj: ~ 0,1 s/día conductores rígidos cables flexibles Capacidad de bornas: 1,5...4 mm 1,5...2,5 mm max. -
Página 3: Alimentación
BLE 4.2 Funktion Estado de conmutación del canal actual •••• 4:21 PM 100% Día, hora, fecha Legrand Time-Switch INSTALL max. 16 A max. 250 V AC Modo de acción: tipo 1.B. S. T. IEC/EN 60730-1, IEC/EN 60730-2-7 4000 W 2000 VA 600 W 70µF... -
Página 4: Vista De Conjunto
Selección de menú, Atrás en el menú, Activación > 1 s = indicación de servicio Confirmación de la selección o incorporación de los parámetros • Selección de los puntos de menú o ajuste de los parámetros • Selección del canal Vista de conjunto ... -
Página 5: Ajuste De Hora/Fecha, Horario De Verano/Invierno
Ajuste de hora/fecha, horario de Ajuste del idioma verano/invierno Horario de verano ±1h Europa: Ajuste de fábrica. ESPECIAL: La conmutación del horario de verano se puede programar libremente, introduciendo una fecha inicial y final, y se ejecuta en los siguientes años siempre el mismo día de la semana, p.ej. -
Página 6: Programación
Programación Un programa se compone de una hora de conexión, una hora de desconexión y los días de conexión y desconexión asignados. Programas con días de conexión/desconexión predefinidos: LU a DO, LU a VI, SA y DO; en este caso, ya sólo se necesitan ajustar las horas de conmutación. -
Página 7: Modos De Funcionamiento
Modos de funcionamiento • Auto - Modo automático • Duración ON • Duración OFF • Extra Se invierte el estado de conmutación definido por el programa. Con el siguiente comando de conmutación activo, el temporizador vuelve a asumir la conexión y desconexión. ... -
Página 8: Contador De Horas De Servicio
Contador de horas de servicio Indicación de la duración de conexión del relé (0 a 065535 h) y de la fecha de la última reposición (reset). Función aleatoria Función para la simulación de presencia. Función activa; los ciclos de conmutación programados de los dos canales se desplazan aleatoriamente en un margen de ±... -
Página 9: Código Pin
Si se configura el código pin en ACTIVO, viene predefinido el código de acceso 123123. A menos que el código pin se haya cambiado a través de la aplicación Time-Switch de Legrand. • Puede cambiar el código de acceso con la aplicación Time Switch de Legrand. -
Página 10: Modo Experto
Modo experto En el modo experto el aparato dispone de algunas funciones más: • Sincronización de red para la mejora de la precisión • Función de ciclo • Cambio automático entre los canales Atención: Al cambiar de ACTIVO a PASIVO desaparecen de nuevo los puntos de menú adicionales y se pierden todos los ajustes de modo experto. - Página 11 Vacaciones Tras la activación se ejecuta el programa de vacaciones entre la fecha inicial 0:00h y la fecha final 24:00h (duración ON/OFF). Tras una ejecución única se tiene que volver a activar el programa de vacaciones.
- Página 12 Activación / desactivación de la sincronización de red. Esta función está disponible en el modo experto. PASIVA se ha ajustado previamente. Para aumentar la precisión de funcionamiento a largo plazo es prefe- rible activar la sincronización en redes de 50/60 Hz con igualación de frecuencia.
-
Página 13: Función De Ciclo
Función de ciclo Esta función está disponible en el modo experto. Para órdenes cíclicas de conmutación, la duración de conexión es determinada por medio de enlaces disy- untivos de programas de todo tipo. Dentro de estos límites tiene lugar entonces un ciclo fijo de tiempo de conexión y de desconexión. - Página 14 15:00:00 15:10:00 15:20:00 15:30:00 0:10:00 0:10:00 0:10:00 15:32:00 Programa n Programa 1 Relé canal 1 0:04:00 0:04:00 0:04:00...
- Página 15 Cambio automático entre los canales Esta función está disponible en el modo experto. Con relojes de dos canales, es posible ajustar un cambio cíclico entre los mismos por ejemplo para emple- ar uniformemente los consumidores conectados, como lámparas o iluminación. Con ello es posible por ejemplo emplear un grupo de lámparas durante toda la noche, y otro sólo durante una parte de la noche.
- Página 16 La ubicación tiene que estar habilitada en el smartphone, y el GPS no debe estar activado. El temporizador AlphaRex³ BLE debe disponer de tensión de alimentación. Dentro de la aplicación de Time Switch de Legrand se muestran ahora los dispositivos tanto durante la carga como durante la importación.
-
Página 17: Importar Desde Proyectos
Importar desde proyectos ¡Advertencia! Al principio de la comunicación de datos Bluetooth y durante ésta, las salidas de relé cambian al estado de reposo. 1. Seleccione El tipo de AlphaRex³ del que debe importarse el proyecto. 2. La transferencia se inicia automáticamente. Reverso Importación Importación... -
Página 18: Cargar Desde Proyectos
Cargar desde proyectos ¡Advertencia! Al principio de la comunicación de datos Bluetooth y durante ésta, las salidas de relé cambian al estado de reposo. 1. Seleccione un proyecto. 2. Pulse 3. Seleccione el tipo de AlphaRex³ del cual debe transmitirse el proyecto. 4. - Página 19 Antes de desmontar el módulo hay que desconectar el Reset aparato. ¡Nota! Conectar la tensión del aparato sólo después de haber La memoria se eliminará y todos los datos montado otra vez el módulo. configurados se perderán. Se establece la Emplear exclusivamente pilas de litio de tipo botón introducción del código pin en PASIVO.
