Sikkerhetsinstrukser og bruksanvisning

Oversikt

For å redusere faren for alvorlig skade eller død
for deg selv og andre, les avsnittet
Sikkerhetsinstruksjoner på de foregående sidene
av denne håndboken før du tar maskinen i bruk.

Konstruksjon og funksjon

Atlas Copco bergboremaskiner BBD 12D, BBD 12DS
og BBD 12DCS er laget for horisontal boring, boring
av avløp og boring i betong for konstruksjons- og
gruvearbeid. Annen bruk er ikke tillatt.
Kontakt din Atlas Copco-leverandør for å velge riktig
innsettingsverktøy.

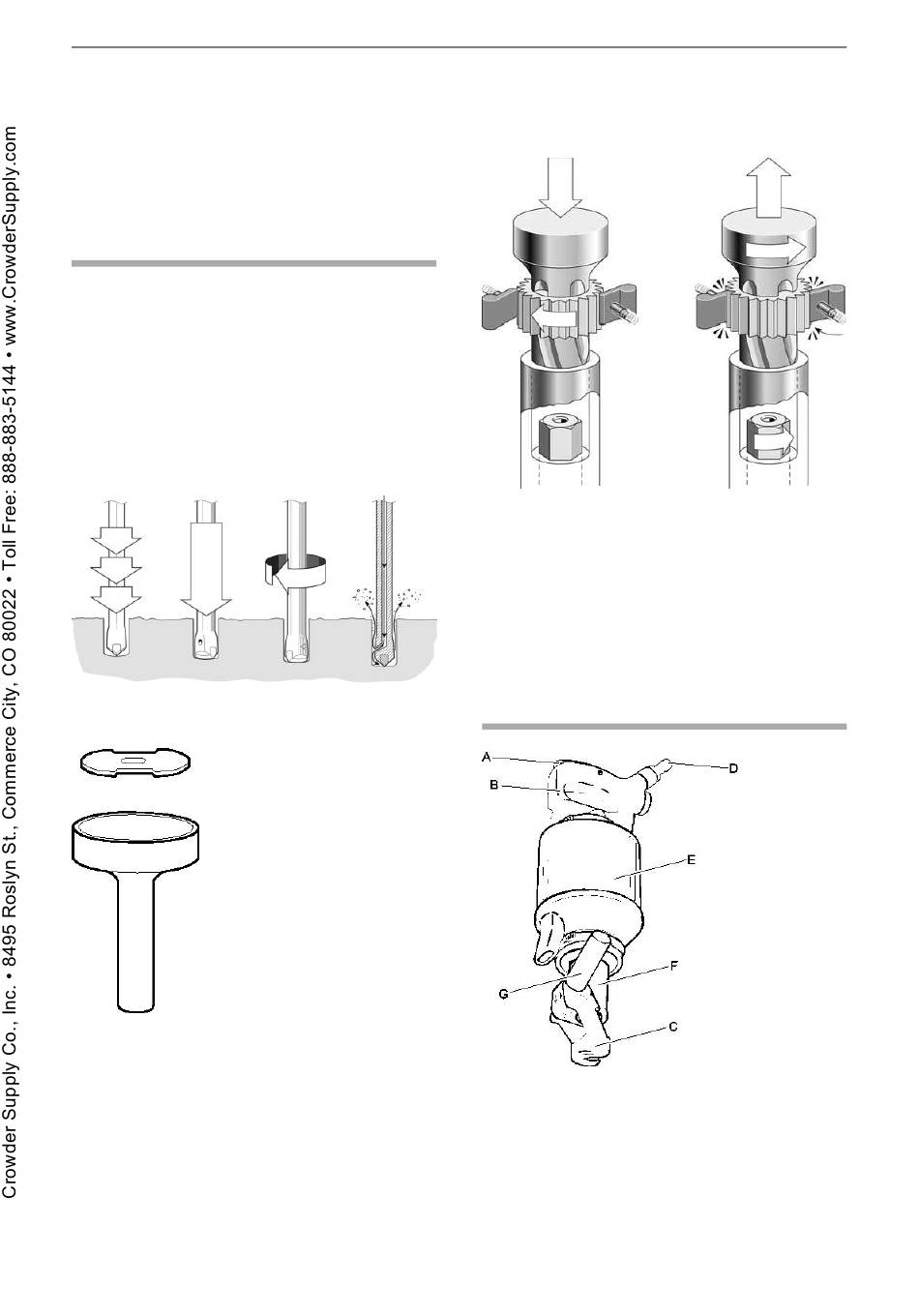

Arbeidsprinsippet til en bergboremaskin

Støt Trykkraft

Reguleringsventilmekanisme

Ventilen skifter luftstrømmen fra en side av stempelet
til den andre, slik at det beveger seg opp og ned.
Stempelet overfører energien gjennom borestålet til
bunnen av hullet.
246
www.CrowderSupply.com • Toll Free: 888-883-5144
Rotasjon

Utskylling

© 2010 Atlas Copco Construction Tools AB | No. 9800 0713 90a | 2010-01-01

Roteringsmekanisme

Støtslag
Borestålet dreies litt for hvert slag når sperrehjulet
roterer. Rotasjonen er mot urviseren for hvert
returslag til stempelet.
Utskylling
Utskyllingen foregår via et hull i stempelet. Dette
betyr at skylleluft leveres så snart lufttrykket er slått
på.

Hoveddeler

BBD 12D, BBD 12DS
BBD 12D, 12DS, 12DCS
Returslag
Originale instruksjoner
