AC5224
2 salidas (salidas alimentadas a través de AS-i) / 2 entradas
Perfil AS-i S-B�A�E / modo de direccionamiento ampliado: sí
Bit de datos
Entrada
Toma
Salida
Toma

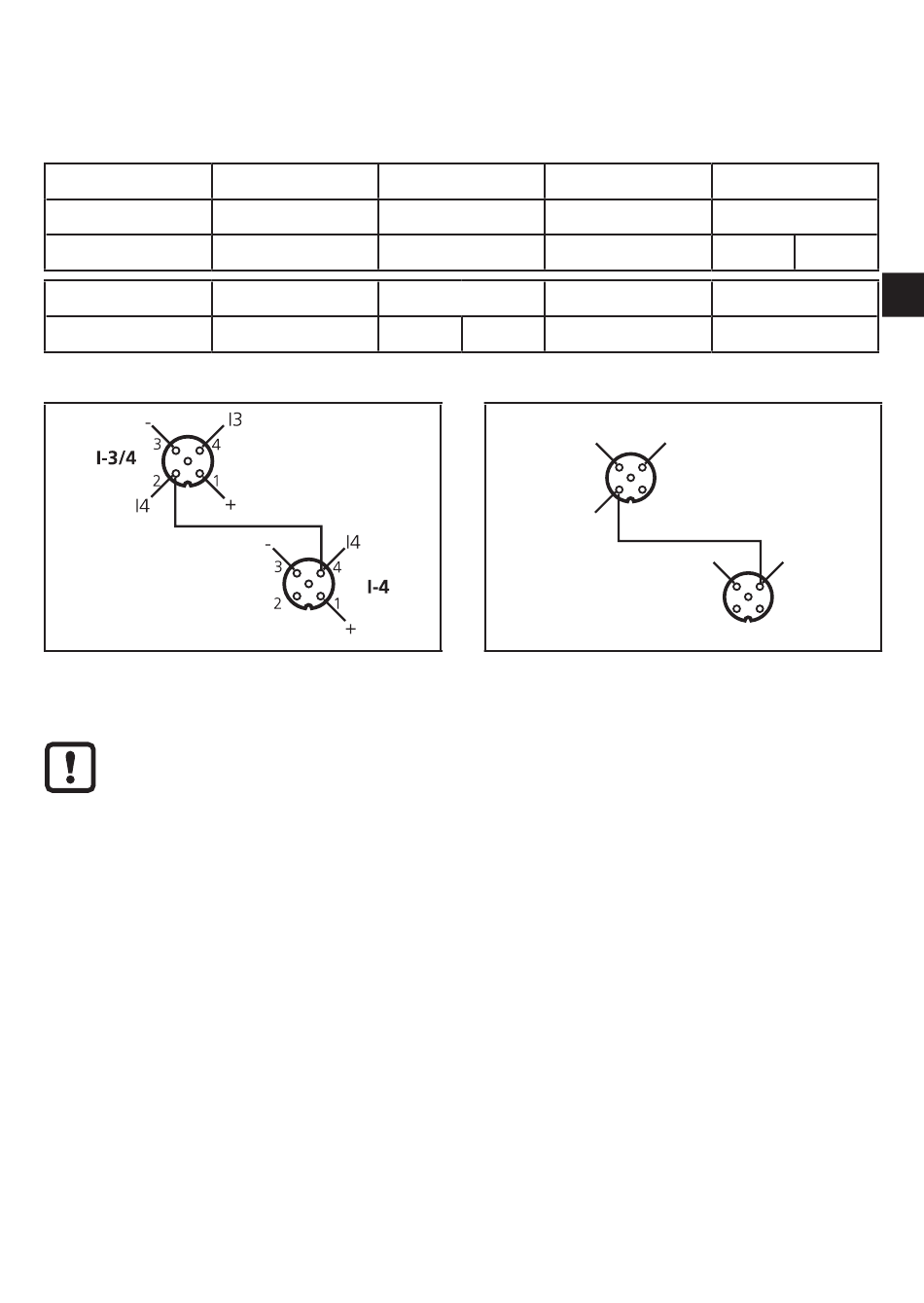

Conexión en Y de las entradas
7 Conexión eléctrica
El equipo sólo puede ser instalado por técnicos electricistas�
Se deben cumplir los reglamentos tanto nacionales como internacionales
para el establecimiento de instalaciones electrotécnicas�
► Desconectar la tensión de alimentación�
► Conectar el equipo�
Conecte los conectores de los sensores / actuadores en las tomas M12, par
de apriete 0,6���0,8 Nm� Cerrar las tomas que no se utilicen con tapones de
protección (E73004)*� Cerrar la toma de direccionamiento con el tapón de
protección incluido� Par de apriete respectivamente 0,6���0,8 Nm�
Para garantizar el grado de protección IP 67, es necesario montar la terminación
para cable plano (E70413)* en caso de que el módulo se encuentre al final de la
red de cable�
*Accesorio opcional, se pide por separado
D0
-
-
O1
O-1/2
O-1/2
D1
D2
-
I3
-
I-3/4
O2
O-2
Conexión en Y de las salidas
-
3
O-1/2
2
O2
D3
I4
I-3/4
-
-
-
-
O1
4
1
-
O2
3
4
2
1
I-4
ES
O-2
11
