TWISTLOCK AUTOMÁTICO NICO

CAMBIO DE MANO DEL EQUIPO

8.3.
Este equipo ha sido diseñado para poder trabajar con el eje hacia la derecha y hacia la
izquierda para poder montarlos de forma indistinta a una esquina u otra de la jaula o
contenedor a enganchar.
A continuación detallamos el proceso de cambio de mano del equipo, el proceso consiste en
desmontar el eje TwistLock y montarlo boca abajo:
En primer lugar procederemos a quitar la tuerca tipo KM que sujeta el eje TwistLock:
Retiraremos el bulón que une la horquilla del cilindro neumático al eje TwistLock
Después quitaremos los 4 tornillos avellanados allen que sujetan el guiado del eje TwistLock, y
ya podremos retirar el eje y el guiado:

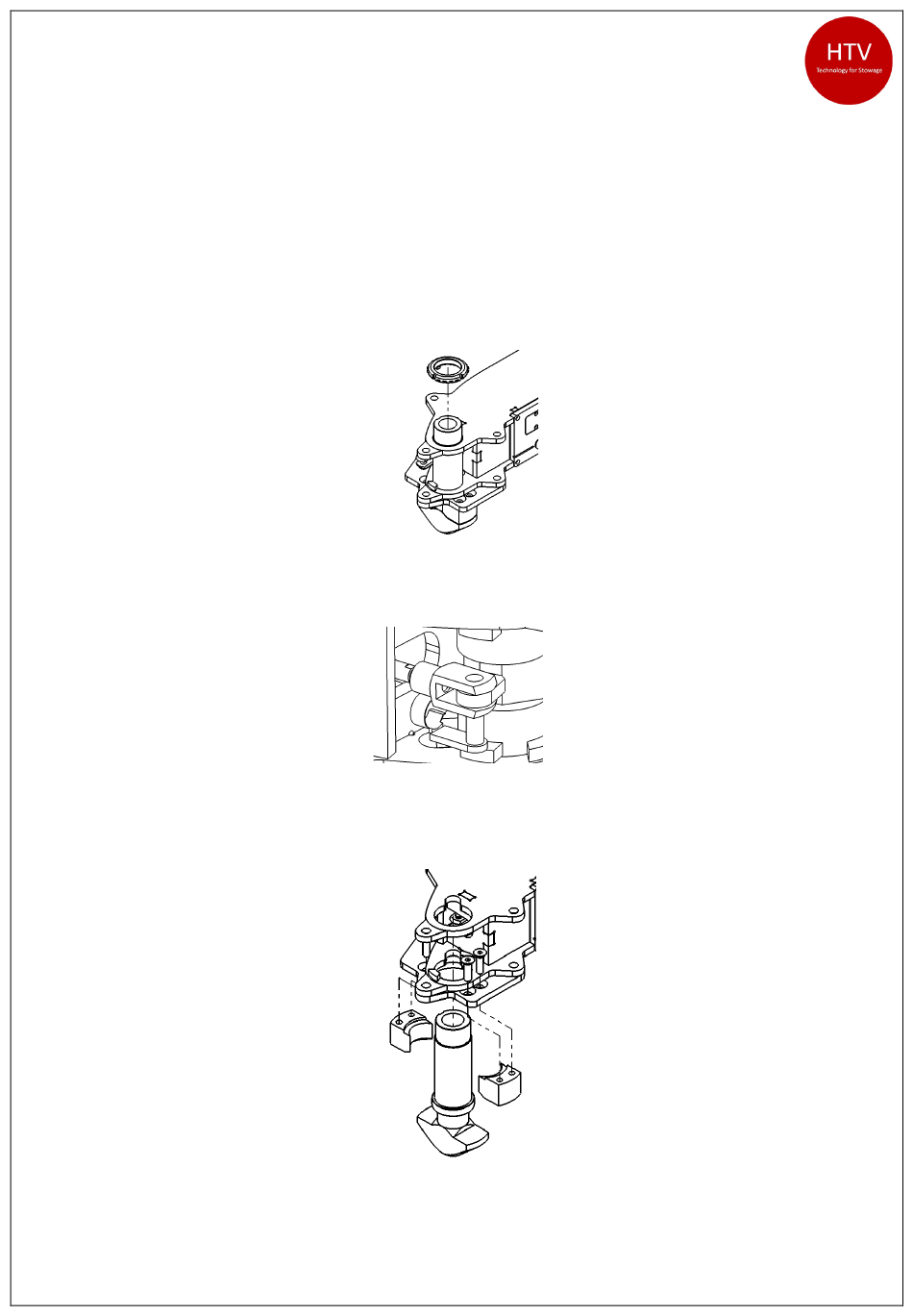

Figura 10 - Tuerca KM retirada.
Figura 11 - Tuerca KM retirada.
Figura 12 - Retirada eje
