9-5 Reemplazo de las válvulas solenoides
ADVERTENCIA: Asegúrese de que la alimentación y el suministro
de aire estén apagados y desconectados antes de proceder. Siga
los procedimientos de bloqueo y señalización de su instalación.
1. Apague la alimentación del escariador.
2. Apague el suministro de aire al escariador.
3. Abra la cubierta trasera.
4. Desenchufe los cables directamente de la parte inferior de la
válvula solenoide.
5. Afloje y retire los dos (2) tornillos de la válvula solenoide.
6. Retire la válvula solenoide y la junta.
NOTA: La junta nueva (incluida con la válvula nueva) debe
instalarse al remplazar la válvula.
7. Instale la nueva junta y válvula y apriete los tornillos a 6 in-lb.
8. Vuelva a conectar el cable eléctrico a la parte inferior de la
válvula solenoide.
9. Cierre la cubierta trasera.

9-6 Reemplazo de la placa de circuito

ADVERTENCIA: Asegúrese de que la alimentación y el suministro
de aire estén apagados y desconectados antes de proceder. Siga
los procedimientos de bloqueo y señalización de su instalación.
1. Abra la cubierta trasera.
2. Tenga cuidado de no dañar el cableado. Desconecte
todos los cables y quite los conectores de la placa de
circuito.
3. Retire los sujetadores que sujetan la placa de circuito a los
separadores. IMPORTANTE: Asegúrese de que los cuatro (4)
separadores permanezcan sujetados al marco.
4. Retire la placa de la unidad e instale el repuesto en la misma
posición.
5. Una vez posicionada en el lugar correcto, sujete la placa de
circuito ajustando los cuatro sujetadores.
6. Vuelva a conectar todo el cableado y ajuste los interruptores
de sumidero/fuente para que coincida con la configuración
de la placa que se retiró.

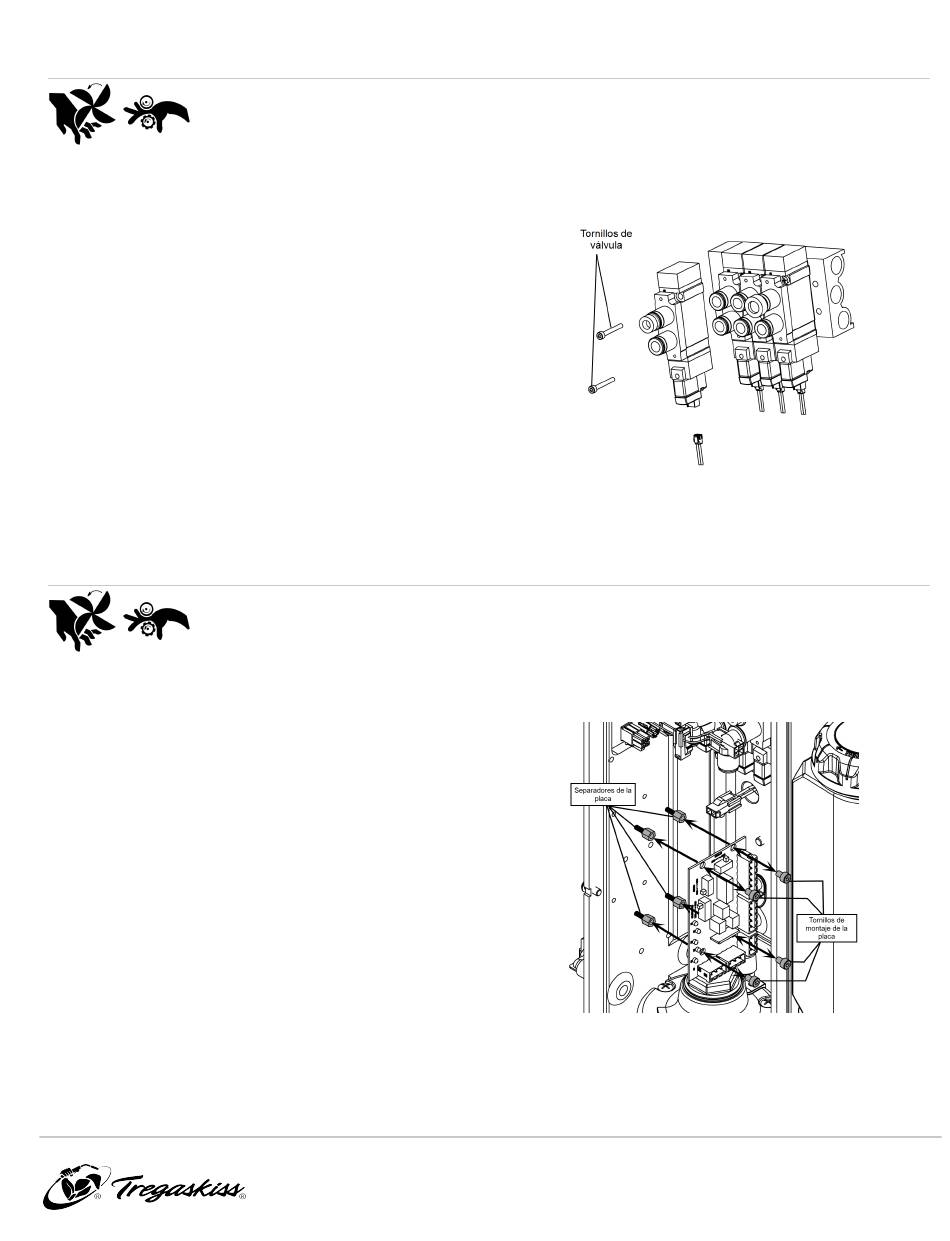

Figura 9-D
Figura 9-E
OM-TT4A-1.0 31
