2009 HONDA VARADERO 1000
M a n u a l d e i n s t r u c c i o n e s
poR FaVoR, Lea atentamente todas Las instRUcciones
16-006sp
antes de comenZaR La instaLaciÓn
2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com
www.powercommander.com
Lista de componentes
1

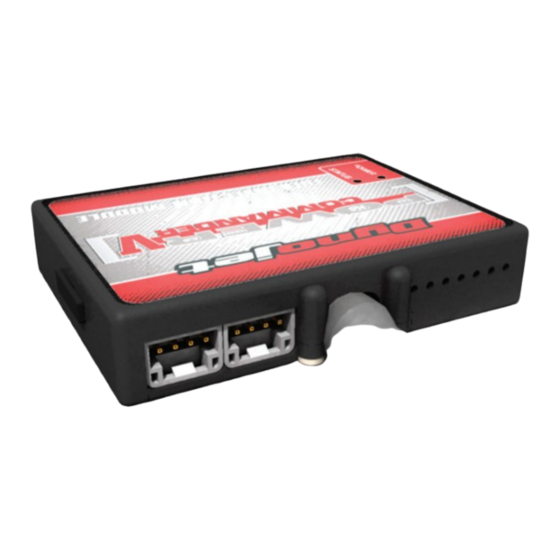

Power Commander
1
Cable USB
1
CD- ROM
1
Manual de instrucciones
2
Adhesivos Power Commander
2
Adhesivos Dynojet
2
Cintas Velcro
1
Gamuza con alcohol
1
Eliminador O2
¡eL contacto deBe estaR
apagado antes de iniciaR La
instaLaciÓn!
TAMBIÉN PUEDE DESCARGAR EL SOFTWARE
Y LOS ÚLTIMOS MAPAS
ACTUALIZADOS DEL POWER COMMANDER
DESDE NUESTRO SITIO WEB:
www.powercommander.com
2009 Honda Varadero PCV - 1
Publicidad
Manuales relacionados para Dynojet POWER COMMANDER V
Resumen de contenidos para Dynojet POWER COMMANDER V
- Página 1 CD- ROM 2009 HONDA VARADERO 1000 Manual de instrucciones Adhesivos Power Commander M a n u a l d e i n s t r u c c i o n e s Adhesivos Dynojet Cintas Velcro Gamuza con alcohol Eliminador O2 ¡eL contacto deBe estaR apagado antes de iniciaR La instaLaciÓn!
- Página 2 POWER COMMANDER V GUÍA DE LA ENTRADA ENTRADAS DE ACCESORIOS DE ACCESORIOS map - El PCV es capaz de cargar dos mapas básicos diferentes. Podrá intercambiar al instante estos dos mapas si conecta un interruptor en las entradas de mapa (MAP) Puede utilizar cualquier conexión UsB interruptor del tipo abierto/cerrado. La polaridad de los cables no importa. Si utiliza el kit Auto Tune, una posición cargará un mapa básico y la otra le permitirá activar el modo “aprendizaje”. Cuando el interruptor esté en la posición “CERRADO”, se activará el Autotune. shifter - Estas entradas son para utilizar el cambio rápido de Dynojet. Conecte los cables del cambio Cigüeñal rápido Dynojet a las entradas SHIFTER. La (CRANK) polaridad de los cables no importa. Analógica (ANALOG) speed - Si su aplicación incorpora un sensor de Velocidad (SPEED) velocidad, podrá desviar la señal del sensor...
- Página 3 Fig.a Retirar el asiento. Levantar la parte trasera del depósito de gasolina o extraerlo. Hacer pasar el mazo de cables del PCV desde la sección de cola hacia el motor y guiarlo por el lateral izquierdo, entre el cilindro trasero y el chasis, paralelamente al mazo de cables principal de la moto (Fig. A). Unir el cable de masa del PCV al borne negativo de la batería (Fig. A). Fig.B Localizar el conector GRIS de los cuerpos del acelerador. Este conector se encuentra debajo del depósito de la gasolina, en la parte exterior izquierda del chasis (Fig. B). Fig.c Desconectar este conector y conectar los conectores del PCV en línea (Fig. C). 16-006sp www.powercommander.com 2009 Honda Varadero PCV - 3...
