Hydraulikschema Hiw; Abbildung 10 Hydraulikschema Hiw1.0 / Hiw2.0; Tabelle 5 Legende Hydraulikschema Hiw - HanseLifter HIW-02 Serie Manual De Instrucciones

Hydraulikschema HIW

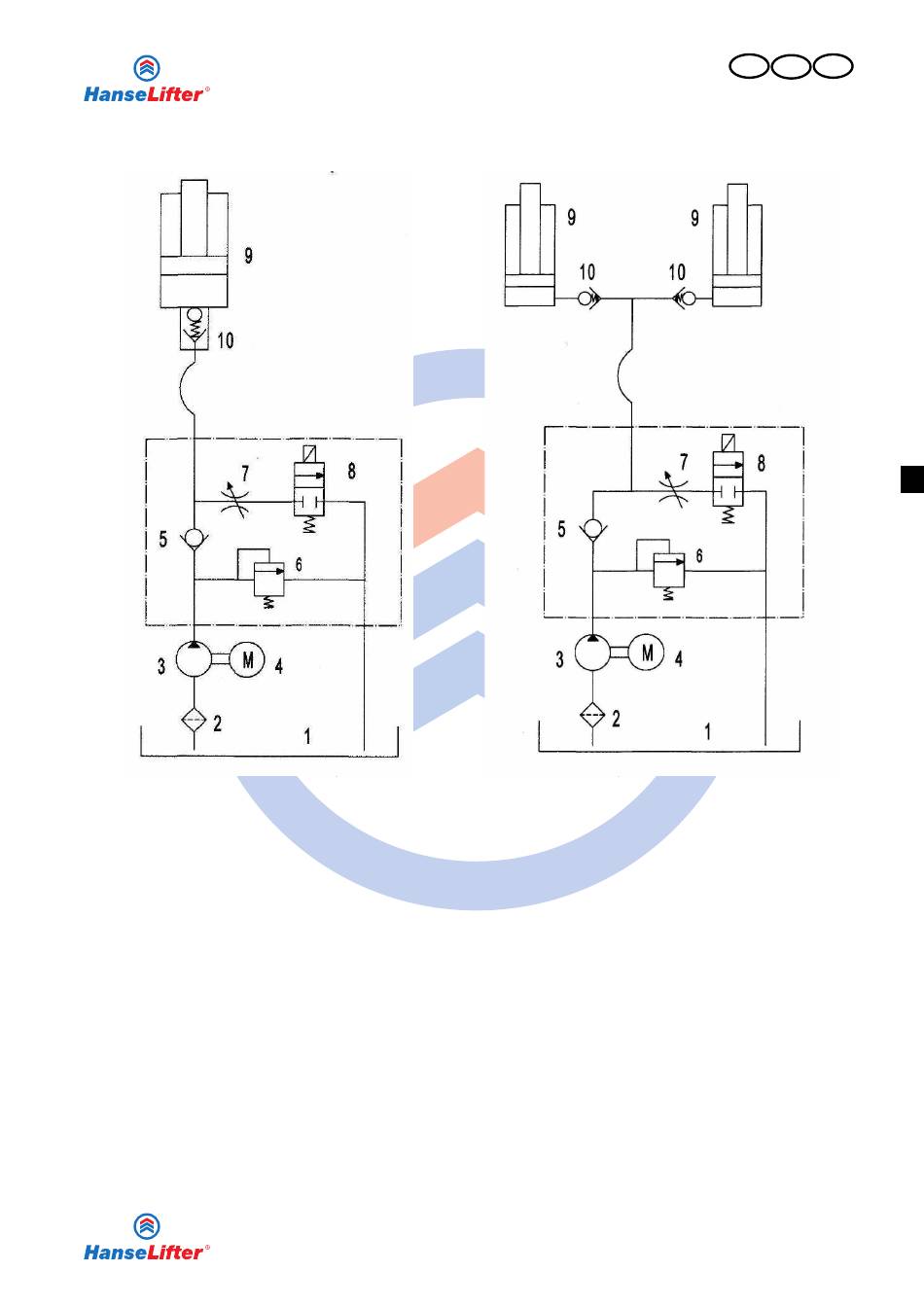

Abbildung 10 Hydraulikschema HIW1.0 / HIW2.0

1. Tank
2. Filter
3. Pumpe
4. Motor
5. Rückschlagventil
HIW / HTF-02 - Serie Jede Art der Vervielfältigung, auch Auszugsweise, ist nicht gestattet.

Tabelle 5 Legende Hydraulikschema HIW

Abbildung 11 Hydraulikschema HIW4.0
6. Überströmventil / Druckbegrenzungsventil
7. Drosselventil
8. Elektromagnetisches Ventil
9. Hubzylinder
10. Schlauchbruchsicherung
