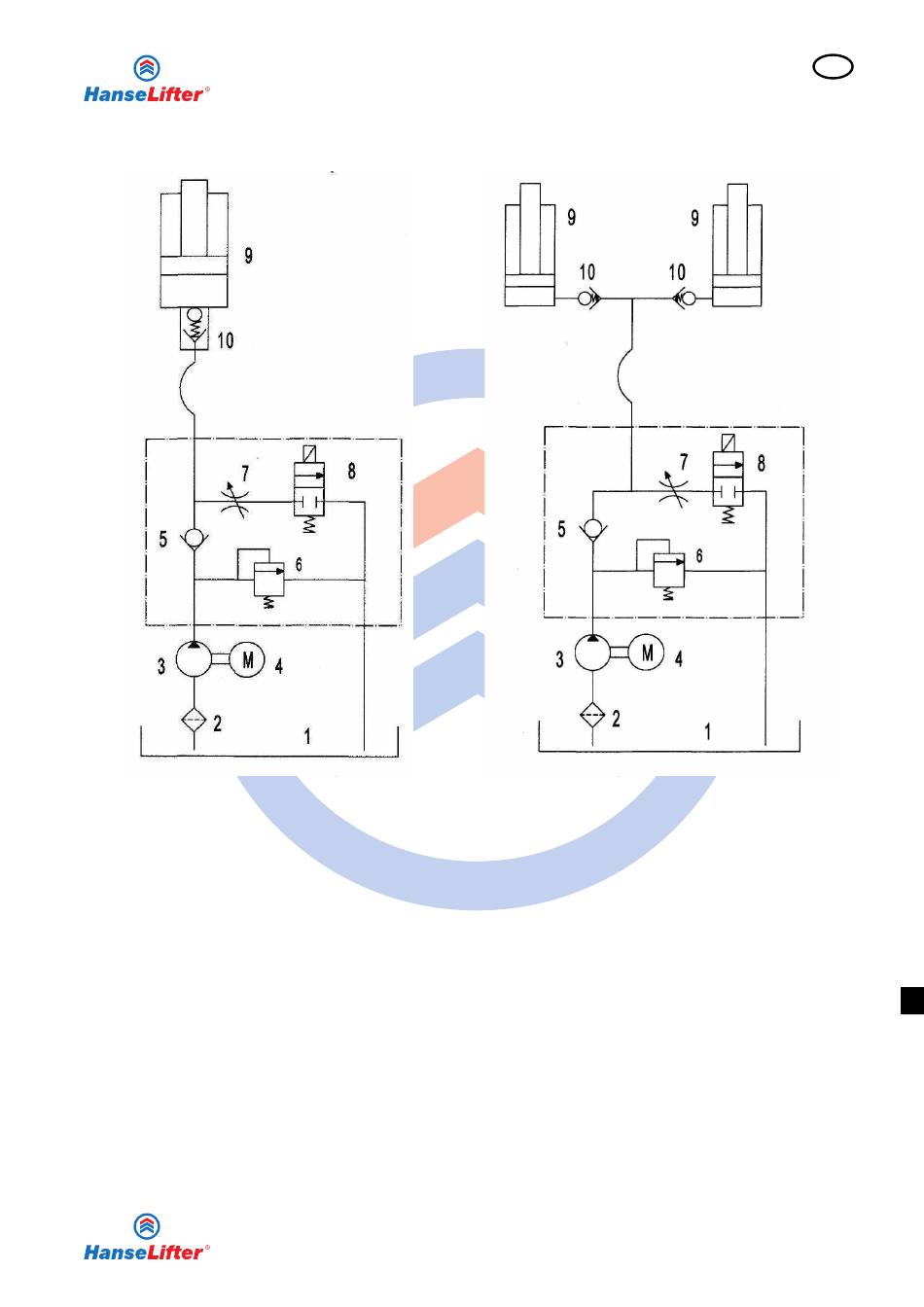

HIW hidrolik şeması
Şekil 10 HIW1.0 / HIW2.0 hidrolik şeması
1. Tank
2. Filtre
3. Pompa
4. Motor
5. Çekvalf
HIW / HTF-02 - Serisi
6. Taşma valfi / Basınç sınırlama valfi
7. Kısma valfi
8. Elektro manyetik valf
9. Kaldırma silindiri
10. Hortum kopma koruması
Tablo 5 HIW Lejant hidrolik şeması
Kısmi de olsa, çoğaltılması yasaktır.
Şekil 11 HIW4.0 hidrolik şeması
TR
Sayfa 19 / 22
