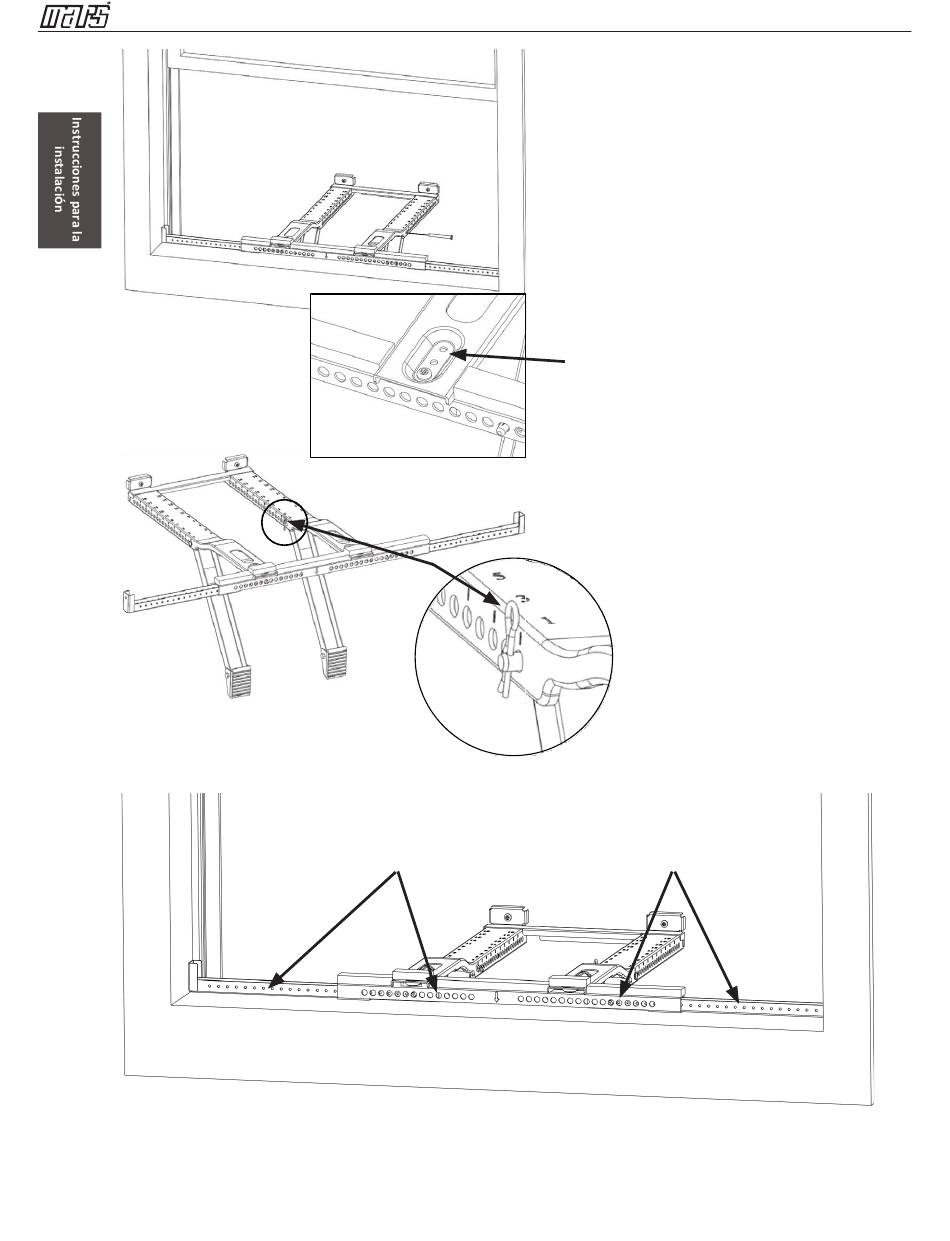

Figura 9
Figura 10
E.
De ser necesario, cubra los orificios en la parte delantera de la ménsula con el burlete para la ménsula.
Figura 11
20
Manual de instrucciones e instalación: Serie RXTS
Pasador de chaveta
Cubrir los orificios
con el burlete para la
ménsula
C.
Coloque el pasador del soporte
principal en los orificios de este y
del brazo de soporte en ángulo.
Respetando los números del
soporte principal, repita el
procedimiento para ajustar el otro
brazo de soporte en ángulo de
manera tal que coincida con el
número de orificio del primer brazo
de soporte.
Si necesita seguir ajustando,
utilice los orificios alternativos
donde los soportes principales se
fijan a la ménsula horizontal.
D.
Vuelva a verificar el nivel y
asegúrese de que la ménsula
esté firme.
Una vez realizados los
ajustes necesarios, coloque los
pasadores de chaveta en los
pasadores del soporte principal.
Cubrir los orificios
con el burlete para la
ménsula
