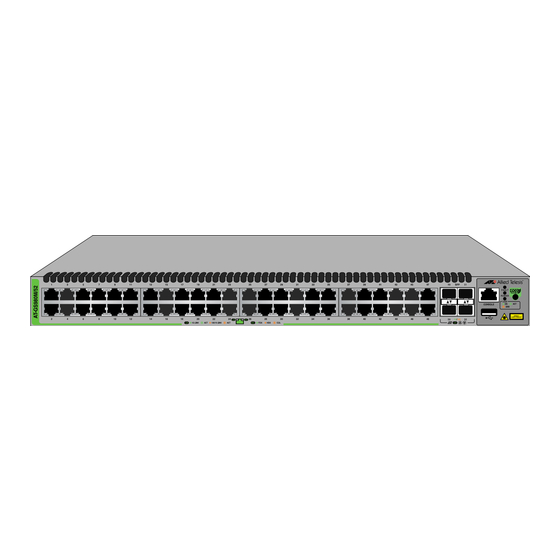

- Página 1 Serie CentreCOM GS980M ® Switches Gigabit Ethernet AlliedWare Plus™ GS980M/52 GS980M/52PS Guía de Instalación Rápida *613-003044 Rev A* 613-003044 Rev. A...
-
Página 2: Tabla De Contenido
Serie CentreCOM GS980M Gigabit Ethernet. Para obtener más instrucciones, consulte la GS980M Series of Gigabit Ethernet Switches Installation Guide en el sitio web de Allied Telesis en www.alliedtelesis.com/us/en/ services-support. Esta guía contiene las siguientes secciones: “Paneles frontales” en seguida ... -
Página 3: Presupuesto De Energía Poe+" En
El símbolo indica que una traducción de la declaración de seguridad está disponible en el documento PDF "Declaraciones de seguridad traducidas" en el sitio web de Allied Telesis website en: www.alliedtelesis.com/us/en/documents/translated-safety- statements. Advertencia: Advertencia: Producto láser de clase 1 ... - Página 4 Advertencia: Para evitar descargas eléctricas, no retire la cubierta. No contiene piezas reparables por el usuario en el interior. Esta unidad contiene voltajes peligrosos y solo debe abrirla un técnico capacitado y calificado. Para evitar la posibilidad de descarga eléctrica, desconecte la energía eléctrica del producto antes de conectar o desconectar los cables.
- Página 5 Desembalaje del switch Los switches vienen con estos elementos: Un cable de administración local de 2 m (6,6 pies) con conectores RJ-45 (8P8C) y DB-9 (D-sub de 9 pines). Un cable de alimentación de CA Un clip de retención del cable de alimentación Cuatro soportes para rack equipo o pared...
- Página 6 Elegir un sitio para el switch Revise estas recomendaciones y requisitos del sitio. Antes de instalar el switch en un rack de equipos, compruebe que la estructura esté bien sujeta para que no se caiga. Los dispositivos en un rack deben instalarse comenzando en la parte inferior del bastidor, con los dispositivos más pesados cerca de la parte inferior.
-
Página 7: Instalación Del Switch" En
Instalación del switch Instalación del switch en un escritorio o mesa Para instalar el switch en un escritorio o mesa, realice el siguiente procedimiento: 1. Coloque el switch boca abajo sobre una mesa. 2. Inserte una carcasa de remache en un soporte de plástico. 3. - Página 8 2. Fije dos soportes a los lados del switch con ocho tornillos M3x6mm incluidos con la unidad. La siguiente figura ilustra las cuatro posiciones posibles de los soportes del switch en un bastidor de equipo estándar de 19 pulgadas. 3. Pídale a otra persona que sostenga el switch en el bastidor del equipo mientras lo fija con cuatro tornillos estándar del bastidor del equipo (no incluidos).
- Página 9 Instalación del switch en una pared Puede instalar el switch en una pared con el panel frontal hacia la izquierda o hacia la derecha, como se muestra en la siguiente figura. No lo instale con el panel frontal hacia arriba o hacia abajo. Aquí...
- Página 10 Precaución: Es posible que los tornillos y anclajes suministrados no sean adecuados para todas las paredes. Un contratista de construcción calificado debe determinar los requisitos de hardware de su pared antes de instalar el switch. Para instalar el switch en la pared, realice el siguiente procedimiento: 1.
-
Página 11: Puertos" En
4. Coloque el switch en una mesa o escritorio. 5. Para una pared de madera, utilice una buscador de vigas comprobar para el cableado eléctrico caliente. Advertencia: No instale el switch en una pared cerca de cables eléctricos calientes. 6. Si necesario, utilice un taladro para perforar previamente los orificios que marcó... - Página 12 encendido. Para obtener una lista de transceptores compatibles, consulte la hoja de datos del producto en el sitio web Allied Telesis en www.alliedtelesis.com. Las especificaciones operativas y los requisitos del cable de fibra óptica se incluyen con los transceptores.
-
Página 13: Encendido Del Switch" En
Para instalar transceptores SFP, realice el siguiente procedimiento: 1. Para instalar un transceptor en un puerto superior, colóquelo con la etiqueta de Allied Telesis hacia arriba. Para instalarlo en un puerto inferior, colóquelo con la etiqueta hacia abajo. 2. Deslice el transceptor en el puerto hasta que encaje en su lugar. - Página 14 2. Conecte el cable de alimentación al conector y baje el clip de retención para asegurar el cable de alimentación. 3. Enchufe el otro extremo del cable de alimentación a una fuente de alimentación de CA adecuada. 4. Espere dos minutos para que el switch inicialice su software de administración.
-
Página 15: Leds" En
LEDs LEDs de puertos Ethernet de cobre Los LEDs de puertos Ethernet de cobre de los switches se describen aquí. LEDs de velocidad / LEDs de Modo actividad duplex o PoE+ LEDs de velocidad / actividad Verde El puerto ha establecido un enlace de 1Gbps a un sólido dispositivo de red. - Página 16 Ámbar El puerto está encontrando colisiones en modo intermitente semidúplex. LEDs de PoE+- Switch GS980M/52PS Verde El puerto está suministrando energía a un sólido dispositivo alimentado. Ámbar El switch ha apagado PoE en el puerto debido a sólido una condición de falla. Brillante El switch ha detectado un dispositivo con Ámbar...
- Página 17 Ámbar sólido El puerto ha establecido un enlace de 100Mbps a un dispositivo de red. Ámbar El puerto está transmitiendo o recibiendo parpadeante paquetes a 100Mbps. Apagado Las posibles causas de este estado se enumeran aquí: - El puerto del transceptor SFP está vacío. - El transceptor SFP no ha establecido un enlace con otro dispositivo de red.
-
Página 18: Inicio De Una Sesión De Gestión Local" En
Tiene un conector macho USB-A que se conecta a un puerto USB en su estación de trabajo. El cable requiere un controlador de software de Allied Telesis. El cable de gestión VT-Kit3 se vende por separado. Para iniciar una sesión de administración local, realice el siguiente procedimiento: 1. -
Página 19: Solución De Problemas" En
Bits de datos: 8 Paridad: ninguna Bits de parada: 1 Controlador de flujo: ninguno 4. Presione Entrar. Se le solicitará un nombre de usuario y una contraseña. 5. Ingrese el nombre de usuario y la contraseña predeterminados. Son "manager"... - Página 20 Allied Telesis, Inc. reserves the right to make changes in specifications and other information contained in this document without prior written notice. The information provided herein is subject to change without notice. In no event shall Allied Telesis, Inc. be liable for any incidental, special, indirect, or consequential damages whatsoever, including but not limited to lost profits, arising out of or related to this manual or the information contained herein, even if Allied Telesis, Inc.
