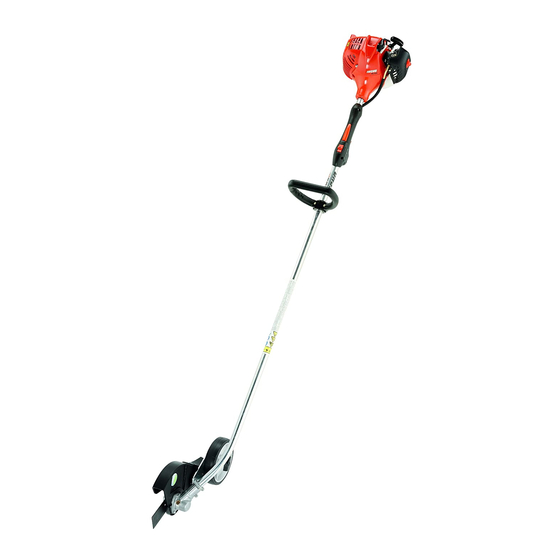

Echo PE-225 Manual Del Operador

Ocultar thumbs Ver también para PE-225:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
RECORTADORA DE
MOTORIZADA
El sistema de escape del motor de este producto contiene
químicos que pueden causar cáncer, defectos congénitos u
otros daños en la reproducción, de acuerdo a lo que se conoce
en el Estado de California.
Lea y comprenda toda la literatura incluida antes de su
uso. Si no lee los manuales, podría sufrir lesiones
graves.
X7732272804
© 03/21 ECHO Incorporated
Manual del
operador
PE-225
BORDES

Publicidad

Tabla de contenido
loading

Manuales relacionados para Echo PE-225

Resumen de contenidos para Echo PE-225

  • Página 1 Estado de California. Lea y comprenda toda la literatura incluida antes de su uso. Si no lee los manuales, podría sufrir lesiones graves. X7732272804 © 03/21 ECHO Incorporated...

  • Página 2: Tabla De Contenido

    Introducción ....................3 Información DE servicio ................3 Número de serie y piezas ..............3 Servicio ....................4 Asistencia para productos del consumidor de ECHO......4 Registro de producto ................4 Literatura adicional ................4 Seguridad....................5 Información importante y símbolos de seguridad del manual....5 Símbolos internacionales..............

  • Página 3: Introducción

    INFORMACIÓN DE SERVICIO Número de serie y piezas Las piezas ECHO legítimas y los conjuntos y kits de mantenimiento para los productos ECHO sólo están disponibles en un distribuidor autorizado ECHO. Cuando necesite comprar piezas, siempre tenga a mano el número de modelo y de serie de la unidad.

  • Página 4: Servicio

    Servicio Durante el período de garantía, el servicio de este producto lo debe realizar un distribuidor de servicio autorizado por ECHO. Para conocer el nombre y el domicilio del distribuidor de servicio autorizado ECHO más cercano, pregunte a su revendedor o llame al: 1-800-432-ECHO (3246). La información del distribuidor también está...

  • Página 5: Seguridad

    Nota: Este mensaje adjunto proporciona sugerencias para el uso, cuidado y mantenimiento de la unidad. SÍMBOLO DE CÍRCULO Y BARRA OBLICUA Este símbolo significa que la acción específica que se muestra está prohibida. Ignorar estas prohibiciones puede ocasionar lesiones graves o mortales. X7732272804 © 03/21 ECHO Incorporated...

  • Página 6: Símbolos Internacionales

    (50 pies) de distancia del área trabajada. Cuidado con los objetos lanzados Use protección ocular NO permita que haya Encendido activado / llamas o chispas cerca desactivado del combustible. NO fume cerca del Ampolla del carburador combustible. X7732272804 © 03/21 ECHO Incorporated...

  • Página 7: Condición Personal Y Equipos De Seguridad

    NO UTILICE NO USE HOJAS - Solo CABEZALES DE cabezales de línea LÍNEA - Solo cuchillas Nota: No todos los símbolos aparecerán en su unidad. Condición personal y equipos de seguridad Cáncer y daños reproductivos X7732272804 © 03/21 ECHO Incorporated...
  • Página 8 ANSI Z87.1 o CE. Para mayor seguridad, puede llevar puesta una careta de ◆ protección facial sobre las gafas de seguridad para protegerse de las ramas cortantes o los escombros volantes. X7732272804 © 03/21 ECHO Incorporated...

  • Página 9: Protección Auditiva

    Protección auditiva ECHO recomienda utilizar protección personal cada vez que utilice la unidad. Protección respiratoria Los operarios que son sensibles al polvo o agentes alérgenos comúnmente presentes en el aire, pueden necesitar una máscara de protección contra el...
  • Página 10 En ausencia de la mencionada información, ECHO no recomienda el uso de sus productos a ninguna persona que tenga un marcapasos. Funcionamiento prolongado / condiciones extremas La exposición prolongada al frío o la vibración puede ocasionar...

  • Página 11: Lesiones Por Esfuerzo Repetitivo

    • Si siente hormigueo, entumecimiento o dolor en los dedos, las manos, las muñecas o los brazos, inmediatamente detenga el equipo eléctrico y consulte al médico. Lo antes que se diagnostique RSI/CTS, es más probable que se evite un daño permanente en los nervios o los músculos. X7732272804 © 03/21 ECHO Incorporated...
  • Página 12 Mantenga una agarre firme • Siempre sostenga el mango del acelerador y el mango de soporte con los pulgares y dedos firmes alrededor de los mangos. X7732272804 © 03/21 ECHO Incorporated...

  • Página 13: Equipos

    ECHO, Incorporated no asume ninguna responsabilidad por la rotura de dispositivos de corte o accesorios que no hayan sido probados y aprobados por ECHO. Lea y respete todas las instrucciones de seguridad indicadas en este manual y en el manual de seguridad.
  • Página 14 Si se encuentran daños o fugas, no utilice la unidad, de lo contrario pueden producirse lesiones personales graves o daños a la propiedad. Antes de utilizar la unidad, hágala repara por un agente de reparaciones y servicio autorizado. X7732272804 © 03/21 ECHO Incorporated...

  • Página 15: Control De Emisiones (Escape Y Evaporación)

    Mantenimiento de este manual. X7732272804 © 03/21 ECHO Incorporated...

  • Página 16: Descripción

    Si no se puede leer una calcomanía, se puede pedir otra nueva a su distribuidor ECHO. La etiqueta de seguridad es un ejemplo solamente. Su etiqueta puede verse un poco diferente.
  • Página 17 13. Tirador Del Motor De Arranque De Rebobinado 14. Silenciador Apagachispas O Silenciador Apagachispas Con Catalizador 15. Tanque De Combustible 16. Tapa Del Tanque De Combustible 17. Estrangulador 18. Conjunto De Filtro De Aire 19. Cebador X7732272804 © 03/21 ECHO Incorporated...

  • Página 18: Contenido

    CONTENIDO PE-225 CONTENIDO El producto ECHO que ha comprado se ha montado en fábrica para su conveniencia. Debido a restricciones de empacado, un poco de montaje tal vez sea necesario. Después de abrir la caja de cartón, compruebe si está dañada. Notifique inmediatamente a la tienda o distribuidor ECHO en caso de que haya piezas dañadas o que falten.

  • Página 19: Operación

    Comuníquese con el departamento de bomberos de la localidad para que le expliquen las leyes o reglamentos sobre los requisitos para la prevención de incendios. X7732272804 © 03/21 ECHO Incorporated...

  • Página 20: Combustible

    ISO-L-EGD (ISO/CD 13738) y JASO FD tal es el caso de los acietes para motores de dos tiempos de marca ECHO. Los aceites para motores de 2 tiempos de la marca ECHO cumplen con estos estándares. Los problemas en el motor debido a una lubricación inadecuada causada por no utilizar un aceite...
  • Página 21 EVITE inhalar el rocío o el vapor del aceite. ◆ El aceite para motores de 2 tiempos de la marca ECHO se puede mezclar en una proporción de 50:1 para la aplicación en todos los motores ECHO vendidos anteriormente, independientemente de la proporción especificada en los manuales correspondientes.
  • Página 22 Instrucciones de mezclado El combustible almacenado envejece. No mezcle más combustible del que espera usar 30 días, 90 días cuando se agrega un estabilizador de combustible. X7732272804 © 03/21 ECHO Incorporated...
  • Página 23 El combustible almacenado de dos tiempos puede separarse. SIEMPRE agite el contenedor de combustible antes de cada uso. El aceite y la gasolina usada, y las toallas sucias son materiales de residuos peligrosos. Las leyes de des ECHO varían por localidad. X7732272804 © 03/21 ECHO Incorporated...

  • Página 24: Arranque Del Motor En Frío

    (B) a la posición de arranque en frío ( Cebador Pulse el cebador (C) hasta que se vea combustible en el tubo transparente de retorno de combustible. Pulse el cebador 4 ó 5 veces aditional. Arranque de retroseso X7732272804 © 03/21 ECHO Incorporated...

  • Página 25: Arranque Con El Motor Caliente

    Nota: Si mueva el accesorio, reajuste el carburador según las instrucciones de “Ajuste del carburador” de este manual o vea a su distribuidor ECHO, ya que de lo contrario se pueden producir lesions personales graves. X7732272804...
  • Página 26 Rápidamente jale el agarrador de arranque de retroseso/cuerda (D) hasta que el motor se encienda. Nota: Si el motor no arranca después de 2-3 tirones, use el Procedimiento de arranque en frío. X7732272804 © 03/21 ECHO Incorporated...

  • Página 27: Parada Del Motor

    Si el motor no se para cuando se mueve el interruptor de parada a la posición de PARADA, cierre el estrangulador - posición de ARRANQUE EN FRÍO - para calar el motor. Su distribuidor ECHO debe reparar el interruptor de parada antes de volver a usar la unidad. Técnicas de operación Antés de recortar los bordes, riegue el área para ablandar el terreno y...
  • Página 28 área de escape del silenciador pueden calentarse mucho durante el uso. Evite el contacto durante e inmediatamente después de la operación, ya que de lo contrario se pueden producir lesiones personales graves. X7732272804 © 03/21 ECHO Incorporated...

  • Página 29: Mantenimiento

    Si la tarea no está incluida, consulte a su agente e ECHO para la reparación. El uso de componentes de control de emisiones diferentes de aquellos diseñados específicamente para esta unidad viola la ley...

  • Página 30: Intervalos De Mantenimiento

    MANTENIMIENTO PE-225 Haga clic AQUÍ o visite http://www.echo-usa.com/products/maintenance-kit AQUI https://www.shindaiwa-usa.com/you-can.aspx Para obtener información sobre los kits de mantenimiento. Intervalos de mantenimiento Necesarias Procedimiento de Componente / sistema nivel de mantenimiento habilidad Diariamente o antes de usar Filtro de aire Inspeccionar / limpiar *...

  • Página 31: Filtro De Aire

    • Enjuague con agua limpia y deje que se seque completamente antes de reutilizar. Instale el filtro de aire en la caja del filtro de aire. Instale la cubierta del filtro de aire. X7732272804 © 03/21 ECHO Incorporated...

  • Página 32: Filtro De Combustible

    No retire la abrazadera de la bobina de alambre para quitar el filtro de combustible. Pellizque el filtro de combustible con los dedos en una mano y la línea de combustible con la otra.Tire y gire ligeramente para separar. Instale el filtro con acción inversa. X7732272804 © 03/21 ECHO Incorporated...

  • Página 33: Bujía

    No limpie con chorro de arena. La arena que se queda en la bujía dañará el 0.65 mm (0.026 in.) motor. Calibre la bujía, doblando el electrodo exterior. Apriete la bujía a 130-170 kgf•cm (112-150 lbf•pulg). X7732272804 © 03/21 ECHO Incorporated...

  • Página 34: Sistemas De Enfriamiento

    Remueva la tapa del filtro de aire (A). Quite la tapa del motor (B). NO use un raspador de metal para quitar la suciedad de las aletas del cilindro. X7732272804 © 03/21 ECHO Incorporated...

  • Página 35: Sistema De Escape

    Piezas necesarias: Rejilla de apagachispas, empaquetadura Quite el cable de la bujía. Quite la tapa del motor (B) Ponga el pistón en el punto muerto superior para impedir la entrada de carbón/polvo en el cilindro. X7732272804 © 03/21 ECHO Incorporated...
  • Página 36 Ponga el pistón en el punto muerto superior. Quite el silenciador (A) y el protector térmico (B). Use una herramienta raspadora de madera o plástico para limpiar los depósitos del orificio de escape del cilindro (C). X7732272804 © 03/21 ECHO Incorporated...

  • Página 37: Ajuste Del Carburador

    1,100 pies por encima del nivel del mar, ya que de lo contrario se pueden producir daños importantes en el motor. X7732272804 © 03/21 ECHO Incorporated...
  • Página 38 Cuando se completa el ajuste del carburador, no se debe hacer mueva el accesorio de corte en vacío, ya que de lo contrario se pueden producir lesiones personales graves. X7732272804 © 03/21 ECHO Incorporated...

  • Página 39: Lubricacion

    15 ml (0,5 onza). Deslice el cable flexible hacia atrás en la caja de impulsión. NO ensucie el cable flexible. Instale la caja de engranajes y el conjunto de protector. Apriete los tornillos con seguridad. X7732272804 © 03/21 ECHO Incorporated...

  • Página 40: Reemplazo De La Cuchillas

    Instale el adaptador exterior (E) y la tuerca (D). Apriete la tuerca firmemente, en hacia la izquierda. Nota: Nunca vuelva a usar el pasador partido. Instale un pasador partido (A) nuevo hasta asegurar la tuerca (C). X7732272804 © 03/21 ECHO Incorporated...

  • Página 41: Localización Y Reparación

    Filtro del Contaminantes o Filtro del combustible residuos en el Reemplazar combustible sucio combustible El motor no Ventilación Ventilación Contaminantes o acelera Limpiar o residuos en el adecuada combustible reemplazar combustible combustible mente bloqueada X7732272804 © 03/21 ECHO Incorporated...
  • Página 42 Nunca pruebe la chispa de encendido conectando a tierra la bujía de encendido cerca del orificio de la bujía del cilindro, de lo contrario pueden producirse graves lesiones personales. X7732272804 © 03/21 ECHO Incorporated...

  • Página 43: Almacenamiento

    10. Instale la bujía. Conecte el cable de la bujía a la bujía. X7732272804 © 03/21 ECHO Incorporated...

  • Página 44: Especificaciones

    Relación de la caja de 1,62 : 1 Reducción engranajes Sentido de giro Hacia la izquierda visto desde el lado izquierda Estándar cabezal de la Hoja de metal recortadora Longitud de la hoja 203,2 mm (8,0 pu.) X7732272804 © 03/21 ECHO Incorporated...
  • Página 45 Estándar 2,3 mm (0,090 pu.), Superior 4,6 mm (0,181 pu.) Empuñadura Delantera - asa acolchada, trasera - asidero Velocidad en vacío 3.000 RPM Velocidad de embragado 4.200 RPM Velocidad con el acelerador completamente 10.900 RPM abierto X7732272804 © 03/21 ECHO Incorporated...

  • Página 46: Registro De Producto

    Gracias por elegir ECHO Power Equipment Por favor, ingrese a sitio we http://www.echo-usa.com/Warranty/Register- Your-ECHO para registrar su nuevo producto en línea. Es RAPIDO y FACIL! NOTA: Su información nunca será vendida o mal utilizada por ECHO, Incorporado. El registro de su compra nos permite comunicarnos con usted en el caso de una actualización de servicio, o el retiro del...
  • Página 47 PE-225 REGISTRO DE PRODUCTO X7732272804 © 03/21 ECHO Incorporated...
  • Página 48 T46814001001 - T46814999999 T86714001001 - T86714999999 U36414001001 - U36414999999 ECHO INCORPORATED 400 Oakwood Road Lake Zurich, IL 60047 www.echo-usa.com...
