MSI Optix Serie Guía De Usuario
Ocultar thumbs
Ver también para Optix Serie:
- Manual de instrucciones (46 páginas) ,
- Guía de usuario (35 páginas) ,
- Manual del usuario (34 páginas)
Manuales relacionados para MSI Optix Serie
Resumen de contenidos para MSI Optix Serie

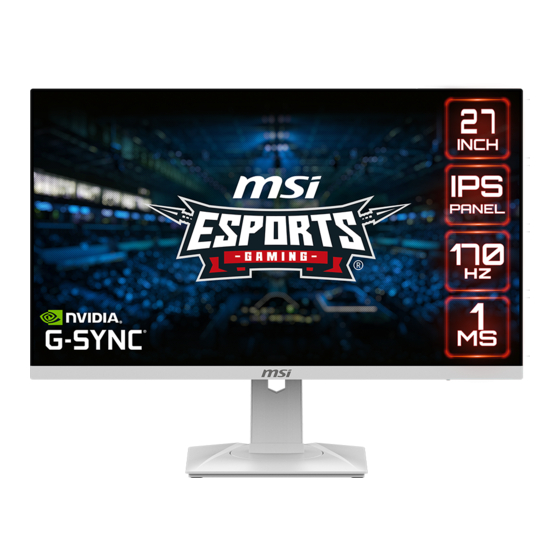

- Página 1 Serie Optix Monitor LCD Optix G274 (3CC2) Optix G274R (3CC2) Optix G274RW (3CC2) Guía de usuario...
-
Página 2: Tabla De Contenido
Contenido Primeros pasos ......................3 Contenido del paquete .................... 3 Instalar el pie del monitor ..................4 Ajustar el monitor ....................6 Información general del monitor ................8 Conectar el monitor a su PC ................11 Configuración OSD ..................... 13 Navi Key (Tecla de navegación) ................ -
Página 3: Primeros Pasos
Primeros pasos Este capítulo contiene información acerca de los procedimientos de instalación de hardware. Extreme la precaución al sostener los dispositivos durante su conexión y utilice una correa de muñeca conectada a tierra para evitar la electricidad estática. Contenido del paquete Optix G274 Optix G274R Supervisar... -
Página 4: Instalar El Pie Del Monitor
Instalar el pie del monitor 1. Deje el monitor en su embalaje de espuma de protección. Alinee el soporte del pedestal con la ranura del monitor. 2. Apriete el soporte del pedestal con los tornillos. 3. Una la base al pie y apriete el tornillo de dicha base para fijar esta. 4. - Página 5 Optix G274R/ Optix G274RW Primeros pasos...
-
Página 6: Ajustar El Monitor
Ajustar el monitor Este monitor está diseñado para maximizar su comodidad de visualización con sus capacidades de ajuste. ⚠ Importante Evite tocar el panel de la pantalla cuando ajuste el monitor. ∙ ∙ Incline ligeramente el monitor hacia atrás antes de girarlo. Optix G274 -5°... - Página 7 Optix G274R/ Optix G274RW -5° 20° 130mm 45° 45° 90° 90° Primeros pasos...
-
Página 8: Información General Del Monitor
Información general del monitor Optix G274 Primeros pasos... - Página 9 Optix G274R/ Optix G274RW Primeros pasos...
- Página 10 Indicador LED de encendido Se ilumina en blanco después de encender el monitor. Si no hay entrada de señal, el color del LED cambiará a naranja. Se ilumina en naranja cuando el monitor está en modo de espera. Power Button (botón de encendido) y Navi Key (tecla de navegación) Orificio de paso de cable Puerto HDMI 2.0 Puerto DisplayPort 1.2...
-
Página 11: Conectar El Monitor A Su Pc
Conectar el monitor a su PC 1. Apague el equipo. 2. Conecte el cable de vídeo desde el monitor al equipo. 3. Coloque el cable de alimentación y el adaptador de alimentación del monitor. (Figura A) 4. Enchufe el adaptador al conector de alimentación del monitor. (Figura B) 5. - Página 12 Optix G274R/ Optix G274RW Primeros pasos...
-
Página 13: Configuración Osd
Configuración OSD En este capítulo se proporciona información fundamental sobre la configuración del menú OSD. ⚠ Importante Toda la información que contiene este manual se encuentra sujeta a cambios sin aviso previo. Navi Key (Tecla de navegación) El monitor cuenta con una Navi Key (Tecla de navegación), un control multidireccional que le ayuda a navegar por el menú... -
Página 14: Botón De Acceso Rápido
Optix G274R/ Optix G274RW Up/Down/Left/Right (Arriba / Abajo / Izquierda / Derecha): ∙ seleccionar elementos y menús de función ∙ ajustar los valores de función ∙ entrar y salir de los menús de funciones Presionar (ACEPTAR): ∙ iniciar los menús en pantalla (OSD) ∙... -
Página 15: Menús Osd
Menús OSD ⚠ Importante Al recibir HDR signals (señales HDR), la Night Vision (Visión nocturna), MPRT, Low Blue Light (Luz azul baja), HDCR, Brightness (Brillo), Contrast (Contraste), Color Temperature (Temperatura de color) se atenuarán. Gaming (Juegos) Menú de Menú de segundo y Descripción primer nivel tercer nivel... - Página 16 Menú de Menú de segundo y Descripción primer nivel tercer nivel Response Time Normal ∙ Los usuarios pueden ajustar el (Tiempo de tiempo de respuesta en cualquier respuesta) modo. Fast (Rápida) ∙ La opción Tiempo de respuesta Fastest (La más rápida) se atenuará...
- Página 17 Menú de Menú de segundo y Descripción primer nivel tercer nivel Alarm Clock Location Left Top ∙ Después de establecer el tiempo, (Despertador) (Ubicación) (Superior presione el botón Aceptar para izquierda) activar el temporizador. ∙ Los usuarios tienen que restaurar Right Top manualmente el reloj despertador (Superior...
-
Página 18: Professional (Profesional)
Professional (Profesional) Menú de Menú de Descripción primer nivel segundo nivel Pro Mode User (Usuario) ∙ Utilice los botones Arriba o Abajo para (Modo seleccionar los efectos del modo y obtener Anti-Blue (Luz Profesional) una vista previa de los mismos. antiazul) ∙... -
Página 19: Image (Imagen)
Menú de Menú de Descripción primer nivel segundo nivel Image ∙ La opción Mejora de imagen mejor a los Enhancement (DESACTIVAR) bordes del almacén para mejorar su (Mejora de acutancia. Weak (Débil) imagen) Medium (Medio) Strong (Intenso) Strongest (El más intenso) Image (Imagen) Menú... -
Página 20: Input Source (Fuente De Entrada)
Input Source (Fuente de entrada) Menú de Menú de Descripción primer nivel segundo nivel HDMI1 ∙ Los usuarios pueden ajustar la opción Fuente de entrada en cualquier modo. HDMI2 Auto Scan ∙ Los usuarios pueden utilizar la tecla de (Exploración (DESACTIVAR) navegación para seleccionar la fuente de automática) -
Página 21: Setting (Configuración)
Setting (Configuración) Menú de Menú de segundo Descripción primer nivel nivel Language 繁體中文 ∙ Los usuarios tienen que presionar el (Idioma) botón Aceptar para confirmar y aplicar el English parámetro Idioma. ∙ Idioma es un parámetro independiente. Français El propio parámetro de idioma de los usuarios anulará... - Página 22 Menú de Menú de segundo Descripción primer nivel nivel Info. On Screen ∙ La información del estado del monitor se (Información en (DESACTIVAR) mostrará a la derecha de la pantalla. pantalla) ∙ Los usuarios pueden habilitar o ON (ACTIVAR) deshabilitar la información en la pantalla. HDMI CEC ∙...
-
Página 23: Especificaciones
Especificaciones Optix G274R Modelo Optix G274 Optix G274RW Tamaño 27 pulgadas Curvatura Plano Tipo de panel Resolución 1920 x 1080 Relación de aspecto 16:9 Brillo 250 nits (típico) Relación de contraste 1000:1 Frec.actualización 170 Hz Tiempo de respuesta 1 ms (MPRT) ∙... - Página 24 Optix G274R Modelo Optix G274 Optix G274RW Ajuste (giro) -75° ~ 75° -45° ~ 45° Ajuste (pivote) -90° ~ 90° -90° ~ 90° Sí Bloqueo Kensington ∙ Tipo de placa: 100 x 100 mm ∙ Tipo de tornillo: M4 x 10 mm Soporte VESA • Diámetro de rosca: 4 mm • Paso de rosca: 0,7 mm...
-
Página 25: Modos De Visualización Preconfigurados
Modos de visualización preconfigurados Optix G274 Optix G274R Estándar Resolución Optix G274RW HDMI 640x480 @60Hz @67Hz @72Hz @75Hz Modo DOS 720x480 @60Hz 720x576 @50Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1280x1024 @60Hz @75Hz WXGA+ 1440x900 @60Hz WSXGA+ 1680x1050... -
Página 26: Solucionar Problemas
Solucionar problemas El LED de alimentación está apagado. • Presione de nuevo el botón de alimentación del monitor. • Compruebe si el cable de alimentación del monitor está correctamente conectado. No hay imagen. • Compruebe si la tarjeta gráfica del equipo está correctamente instalada. • Compruebe si el equipo y el monitor están conectados a tomas de corriente eléctrica y están encendidos. -
Página 27: Instrucciones De Seguridad
No coloque nada encima del cable de alimentación. ∙ Si este dispositivo cuenta con un adaptador, use solo el adaptador de CA proporcionado por MSI aprobado para usarse con dicho dispositivo. Batería Tome precauciones especiales si este dispositivo se proporciona con una batería. - Página 28 Taiwán: 廢電池請回收 A fin de mejorar la protección del medioambiente, las baterías desechadas se deben recoger de forma independiente para su reciclado o eliminación. California, EE. UU.: La batería de botón puede contener perclorato y requiere una manipulación especial cuando se recicla o desecha en California. Para obtener más información, visite: https://dtsc.ca.gov/perchlorate/ Entorno ∙...
-
Página 29: Certificación De Tüv Rheinland
Certificación Low Blue Light (Luz azul baja) de TÜV Rheinland Se ha demostrado que la luz azul causa fatiga e incomodidad en los ojos. MSI ahora ofrece monitores con la certificación Luz azul baja de TÜV Rheinland para garantizar la comodidad y el bienestar para los ojos de los usuarios. -
Página 30: Avisos Sobre Normativas
Avisos sobre normativas Conformidad CE Este dispositivo cumple con los requisitos establecidos en la Directiva del Consejo sobre la Aproximación de las Leyes de los Estados Miembros en relación con la Compatibilidad Electromagnética (2014/30/UE), la Directiva de baja tensión (2014/35/UE), la Directiva ErP (2009/125/EC) y la directiva RoHS (2011/65/UE). -
Página 31: Declaración Weee
∙ Visite el sitio Web de MSI y busque un distribuidor cercano para obtener información sobre reciclaje. ∙ Los usuarios también pueden escribir a la dirección de correo electrónico gpcontdev@msi.com para obtener información sobre el desecho, devolución,... -
Página 32: Recomendaciones
Copyright y nota sobre marcas comerciales Copyright © Micro-Star Int’l Co., Ltd. Todos los derechos reservados. El logotipo de MSI es una marca comercial registrada de Micro-Star Int’l Co., Ltd. El resto de marcas y nombres mencionados pueden ser marcas comerciales de sus respectivos propietarios.
