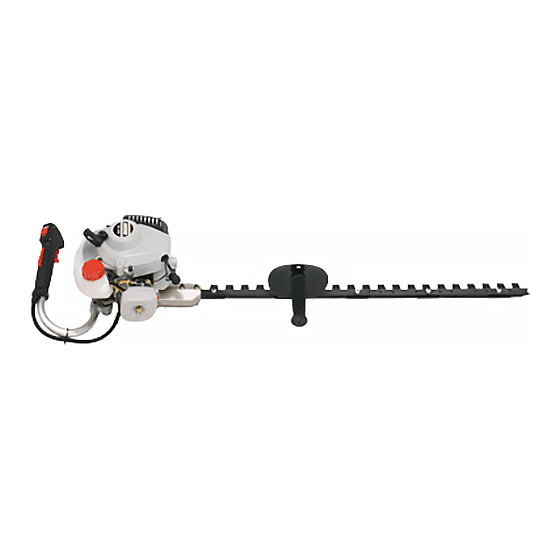

Cortasetos
Manual del operador
MODELOS
Lea detenidamente las instrucciones y las reglas para una operación segura. ECHO
suministra un manual del operador y un manual de seguridad. Se deben leer y entender
ambos para llevar a cabo una operación segura y apropiada.
X7502253901
HC-233
HC-234
ADVERTENCIA
PELIGRO
X750005621
05/06
Publicidad
Tabla de contenido
Manuales relacionados para Echo HC-233
Resumen de contenidos para Echo HC-233
- Página 1 HC-234 ADVERTENCIA PELIGRO Lea detenidamente las instrucciones y las reglas para una operación segura. ECHO suministra un manual del operador y un manual de seguridad. Se deben leer y entender ambos para llevar a cabo una operación segura y apropiada.
-
Página 2: Tabla De Contenido
NTRODUCCIÓN Bienvenido a la familia ECHO. Este producto ECHO ha sido diseñado y fabricado para proporcionar una larga duración y seguridad en el trabajo. Lea y entienda este manual y el MANUAL DE SEGURIDAD incluido en el mismo paquete. Verá... -
Página 3: Seguridad
ORTASETOS ANUAL DEL OPERADOR EGURIDAD SÍMBOLOS E INFORMACIÓN IMPORTANTE DEL MANUAL DE SEGURIDAD En todo este manual y en el producto mismo, podrá encontrar alertas de seguridad y mensajes de información útiles precedidos de símbolos o palabras clave. A continuación se explican esos símbolos y palabras clave y lo que significan para usted. -
Página 4: Condición Física
Lleve guantes de trabajo antideslizantes de servicio pesado para poder asir mejor las empuñaduras. Los guantes también reducen la transmisión de vibraciones de la máquina a las manos. Protección de los oídos ECHO recomienda llevar puestos protectores de oídos siempre que se use la unidad. Ropa apropiada Lleve puesta ropa ajustada y duradera;... -
Página 5: Cortasetos
ORTASETOS ANUAL DEL OPERADOR Lesiones debidas a esfuerzos repetitivos Se cree que el uso excesivo de los músculos y tendones de los dedos, manos, brazos y hombros puede causar dolores, hinchazón, entumecimiento, debilidad y dolores agudos en esas áreas. Ciertas actividades repetitivas con las manos pueden ponerle en alto riesgo de desarrollar una lesión debida a esfuerzos repetitivos. -
Página 6: Equipos
ECHO, INC. no asume ninguna responsabilidad por la rotura de dispositivos de corte o accesorios que no hayan sido probados y aprobados por ECHO. Lea y respete todas las instrucciones de seguridad indicadas en este manual y en el manual de seguridad. -
Página 7: Descripción
Localice estas calcomanías de seguridad en su unidad. Asegúrese de que las calcomanías sean legibles y de que entienda y siga las instrucciones de las mismas. Si no se puede leer una calcomanía, se puede pedir otra nueva a su distribuidor ECHO. Vea las instrucciones de PEDIDO DE PIEZAS para obtener información específica. Empuñadura delantera derecha protector Calcomanía de caliente... -
Página 8: Tanque De Combustible
1. HOJAS - Hojas alternativas dobles un solo filo montadas en una barra de soporte de las hojas. 2. EMPUÑADURA DELANTERA DERECHA CON PROTECTOR - Protector con asidero antideslizante de goma que protege la mano de las hojas. Las calcomanías de advertencia están ubicadas en el protector. 3. -
Página 9: Contenido
El producto ECHO que ha comprado se ha montado en fábrica para su conveniencia. Después de abrir la caja de cartón, compruebe si está dañada. Notifique inmediatamente a la tienda o distribuidor ECHO en caso de que haya piezas dañadas o que falten. Use la lista de contenido para comprobar las piezas que faltan. -
Página 10: Operación
ISO-L-EGD y J.A.S.O. FC, tal como aceite de 4. Agregue el resto de la gasolina y cierre el calidad óptima Power Blend ™ de Echo, anulará la garantía del motor recipiente de combustible vuelva a de dos tiempos. (Las piezas relacionadas con las emisiones están mezclar. -
Página 11: Arranque Del Motor En Frío
Si se mueven las hojas, reajuste el carburador según las instrucciones de “Ajuste del carburador” de este manual o vea a su distribuidor ECHO. NOTA Si el motor no arranca en la posición de estrangulamiento en <<RUN>>... -
Página 12: Arranque Con El Motor Caliente
Si el motor no se para cuando se mueve el interruptor de parada a la posición de PARADA, cierre el estrangulador - posición de ARRANQUE EN FRÍO - para calar el motor. Su distribuidor ECHO debe reparar el interruptor de parada antes de volver a usar el... -
Página 13: Recorte De Setos
HACER LAS REPARACIONES USTED MISMO o que las haga su distribuidor ECHO, se ha clasificado cada una de las tareas de mantenimiento. Si la tarea no está indicada, consulte a su distribuidor Echo para efectuar reparaciones. -
Página 14: Intervalos De Mantenimiento
INTERVALOS DE MANTENIMIENTO c i f i L / n i l a l i i L / t I - t l i i L / t l i , e l i L / e l i i L / a í... -
Página 15: Filtro De Aire
ORTASETOS ANUAL DEL OPERADOR FILTRO DE AIRE Nivel 1. Herramientas necesarias: Cepillo de limpieza de 25 ó 50 mm (1 ó 2 pulg) Piezas necesarias: JUEGO DE FILTRO DE AIRE Y COMBUS- TIBLE 90008 REPOWER 1. Cierre el estrangulador (posición de arranque en frío [ ]). -
Página 16: Bujía
BUJÍA Nivel 2. Herramientas necesarias: Llave en T, calibre de láminas, cepillo de metal suave Piezas necesarias: Juego de afinación 90074 REPOWER IMPORTANTE El daño severo al motor puede ocurrir si el BPM-8Y (BPMR-8Y en Canadá) no está instalado. 1. Quite la bujía y compruebe si el electrodo central está empastado, desgastado y redondeado. - Página 17 ORTASETOS ANUAL DEL OPERADOR 1. Quite el cable de la bujía y la bujía (A). 2. Remueva (2) las tuercas hexagonales de la tapa del silenciador y la tapa del silenciador. 3. Remueva la tuerca hexagonal localizada en la parte de abajo, frente, y centro.
-
Página 18: Sistema De Escape
3 meses o 90 horas de operación para mantener este motor dentro del período de durabilidad de las emisiones. ECHO recomienda encarecidamente que envíe la unidad al distribuidor ECHO para este importante servicio de mantenimiento. -
Página 19: Ajuste Del Carburador
Si se mueven las hojas, reajuste el carburador según estas instrucciones, o vea a su distribuidor ECHO. Rodaje del motor Los motores nuevos se deben operar una duración mínima de dos tanques de combustible antes de ajustar el carburador. -
Página 20: Lubricación
LUBRICACIÓN Hojas Nivel 1. Herramientas necesarias: Trapo limpio, Cepillo de limpieza de 25 ó 50 mm (1 ó 2 pulg) Piezas necesarias: Aceite de motor 20W (lubricación), mezcla 50-50 de queroseno y aceite 20W (limpieza) ADVERTENCIA PELIGRO Las hojas del cortasetos están muy afiladas. Si se tocan se pueden producir lesiones personales graves. -
Página 21: Conjunto De La Caja De Engranajes
Nivel 2. Herramientas necesarias: Llave de boca de 13 mm, trapo limpio Piezas necesarias: LUBRICANTE ECHO N/P 91015 o grasa ® a base de litio 1. Limpie la suciedad del área del tapón del tubo de llenado y quite el tapón. -
Página 22: Ajuste De La Hoja
IMPORTANTE Las hojas sólo deben ser desmontadas y vueltas a instalar por un distribuidor de servicio autorizado de ECHO, ya que de lo contrario se puede producir un desgaste prematuro o daños internos. 1. Apriete los pernos de la hoja hasta que estén bien apretados, y afloje los pernos de la hoja ½... -
Página 23: Localización Y Reparación De Fallas
ORTASETOS ANUAL DEL OPERADOR OCALIZACIÓN Y REPARACIÓN DE FALLAS Í t l i a í t l i ó i ó i a í é l a í ó i ó a í a í t l i t l i t l i t l i ó... -
Página 24: Almacenamiento
LMACENAMIENTO ADVERTENCIA PELIGRO Durante la operación, el silenciador o el silenciador catalítico y la tapa circundante se calientan. Mantenga siempre limpia de residuos inflamables el área de escape durante el transporte o almacenamiento, ya que de lo contrario se pueden producir lesiones personales graves. Almacenamiento a largo plazo (más de 30 días) No guarde la unidad durante un tiempo prolongado (30 días o más) sin efectuar un mantenimiento de almacenamiento de protección que incluye lo siguiente:... -
Página 25: Especificaciones
Gasolina ----------------------------------------------------- Octanaje 89 sin plomo. NO use combustible que contenga alcohol metilico, más del 10% de alcohol etilico o 15% de MTBE. Aceite ------------------------------------------------------- Universal para motor de 2 tiempos Power Blend™ de Echo Capacidad del tanque de combustible ------------------ 0,55 litros (18.6 onzas fluidas) Sistema del motor de arranque --------------------------- Motor de arranque de rebobinado automático... - Página 26 NOTAS...
- Página 27 ORTASETOS ANUAL DEL OPERADOR NOTAS...
-
Página 28: Información De Servicio
• Comprando a su distribuidor ECHO. • Enviando una petición escrita que indique el número del modelo y el número de serie de la unidad Echo que posea, el número de pieza del manual (si lo sabe), su nombre y dirección, y correo a la dirección de debajo.
