Model/Modelo/Modèle
62710LF, 62720LF,
62810LF, 62820LF,
62725LF, 62825LF
62743LF, 62843LF,
62744LF, 62844LF
62774LF, 62874LF
62858LF
Series/Series/Seria
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
Date of Purchase: ____________________
Fecha de compra
Date d'achat
Register Online
Regístrese en línea
S'enregistrer en ligne
www.brizo.com/customer-support/product-registration
To reference replacement parts and access additional
technical documents and product info, visit www.brizo.com
Para referencia sobre las piezas de repuesto y acceder
a documentos técnicos adicionales e información del
producto, visite www.brizo.com
Pour obtenir la référence des pièces de rechange ainsi
que pour avoir accès à d'autres documents techniques et
renseignements sur le produit, allez à www.brizo.com
?
1-877-345-BRIZO (2749)
www.brizo.com/customer-support
Read all instructions prior to installation.
CAUTION
!
Failure to read these instructions prior to installation may result in personal
injury, property damage, or product failure. Manufacturer assumes no
responsibility for product failure due to improper installation.
Lea todas las instrucciones antes de hacer la instalación.
ADVERTENCIA
!
El no leer estas instrucciones de instalación puede resultar en lesiones
personales, daños a la propiedad, o falla en el funcionamiento del producto.
El fabricante no asume ninguna responsabilidad por la falla del producto
debido a una instalación incorrecta.
Veuillez lire toutes les instructions avant l'installation.
AVERTISSEMENT
!
L'omission de lire les présentes instructions avant l'installation peut
entraîner des blessures, des dommages matériels ou le bris du produit. Le
fabricant se dégage de toute responsabilité à l'égard d'un bris du produit
causé par une mauvaise installation.
You may need:
Usted puede necesitar:
Articles dont vous pouvez avoir besoin :
04/08/2022
WALL MOUNTED AND DECK MOUNTED POT FILLER FAUCETS
86523
LLAVES DE AGUA EXTENDIBLES PARA INSTALAR EN LA
PARED, O EN LOS ESTANTES DE COCINA, PARA LLENAR
OLLAS Y SIMILARES.
ROBINETS POUR REMPLISSAGE DE GROSSES MARMITES
MONTÉS AU MUR OU SUR UN PLAN DE TRAVAIL

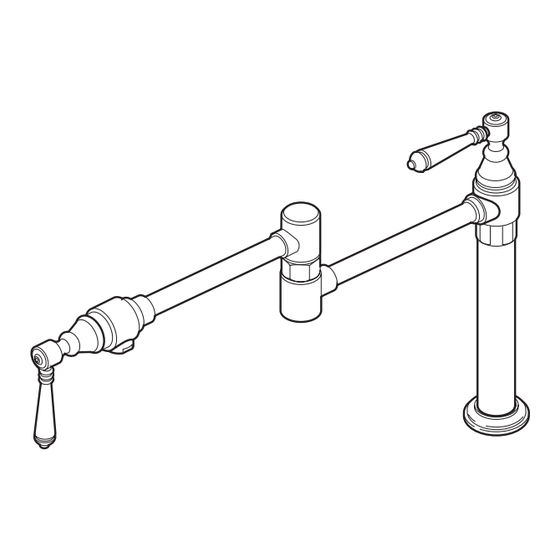

Deck mounted
Wall mounted
1
Image is for reference only.
La imagen es sólo para referencia.
L'image est fournie à titre indicatif seulement.
3/32"
(2.38 mm)
86523 Rev. G
7/32"
(2 mm)
1/8"
(3.2 mm)
Publicidad
Manuales relacionados para Brizo 62710LF
Resumen de contenidos para Brizo 62710LF
- Página 1 S’enregistrer en ligne Deck mounted www.brizo.com/customer-support/product-registration To reference replacement parts and access additional technical documents and product info, visit www.brizo.com Para referencia sobre las piezas de repuesto y acceder a documentos técnicos adicionales e información del producto, visite www.brizo.com Pour obtenir la référence des pièces de rechange ainsi que pour avoir accès à...
- Página 2 Hole size - 7/8" (22 mm) - 1 1/8” (29 mm) diameter. Tamaño del agujero - 7/8” (22 mm) - 1 1/8” (29 mm) de diámetro. Diamètre du trou – 7/8 po (22 mm) - 1 1/8 po (29 mm). 1/2"...
- Página 3 1/2" (13 mm) 1/2 po (13 mm) WARNING: Connect to Cold Water Only. AVISO: Conecte Sólo al Agua Fría. AVERTISSEMENT : Ne raccordez qu’à la conduite d’alimentation d’eau froide seulement. Wall Mount Models Use of stringers is recommended for a secure mounting. WARNING: To prevent hot water burns make connection to Mark the screw holes (1) in the flange.
- Página 4 Tighten set screw in flange (1). Slide flange trim (2) over the wall flange Wrap plumber tape (1) around pipe threads. Install the gasket (2) and the flange (3) using the 4 screws (and anchors if required) provided. and tighten set screw (3). Place flange trim (1) onto the faucet as shown.
- Página 5 FlushYour System Notice Remove aerator (1) and turn faucet handles (2) to the full on position. Turn on cold water supplies (3) and flush water lines Property damage and water leak possible. Leaks and property damage may occur from incorrect installation. Follow all installation instructions before making for one minute.Important: This flushes away any debris that final connections and turning on the supplies.
-
Página 6: Mantenimiento
Maintenance If faucet leaks out of spout or handle - Replace valve cartridge (1). If faucet exhibits very low flow - Remove and clean aerator (4). Pull off handle (2) or remove button, screw, handle and base (3). Unscrew and replace valve cartridge, 19 mm hex. Assemble in reverse order. -
Página 7: Cleaning And Care
CLEANING AND CARE Care should be given to the cleaning of this product. Although its finish is extremely durable, it can be damaged by harsh abrasives or polish. To clean, simply wipe gently with a damp cloth and blot dry with a soft towel. LIMPIEZA Y CUIDADO DE SU LLAVE Tenga cuidado al ir a limpiar este producto. - Página 8 Brizo Kitchen & Bath Company Masco Canada Limited, Plumbing Group application” refers to the purchase of the faucet from an authorized Brizo seller by a purchaser who owns but does not live in the residential 55 E. 111th Street Technical Service Centre...
