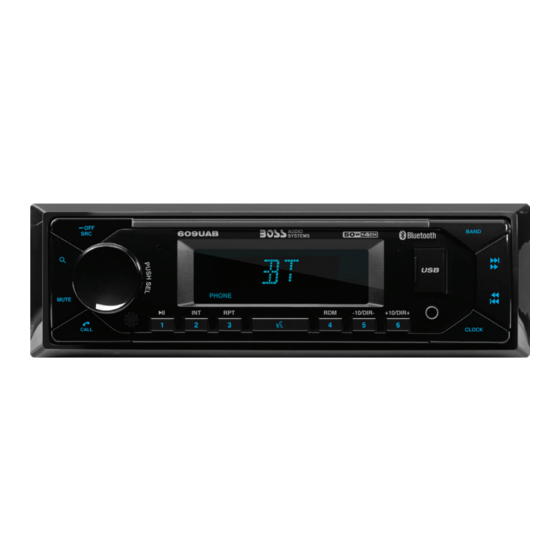

Boss Audio Systems 609UAB Manual Del Usuario

Descripción general de los componentes
MUTE
1. - OFF Botón (Turnar On/Off de unidad) / SRC (fuente)
2. Botón SEL (seleccionar / menú) y el mando VOL (volumen)
3. Micrófono manos libres 4. Pantalla LCD
6. Puerto USB 7. Botón BAND(Cambiar banda)
8. Botón (sintonizar / búsqueda hacia arriba, pista siguiente, avance rápido)
9. Botón (reserva automática de emisoras, búsqueda de música automá) y
el botón (respuesta de llamada)
10. Botón MUTE(silencio) 11. Botón (respuesta de llamada, colgar llamada)
12. Sensor remoto IR 13. Botón (pausa / jugar), botón Presintonía 1
14. Botón INT (intro), botón presintonía 2
15. Botón RPT (repetición), botón presintonía 3
16. Botón (Pulsar-Para-Hablar)
17. Botón RDM (random), botón presintonía 4
18. Botón -10 (10 pistas anteriores), carpeta anterior, botón presintonía 5
19. Botón +10 (10 pistas siguientes), siguiente carpeta, botón presintonía 6
20. Toma AUX IN (entrada auxiliar) 21. Botón CLOCK(ajustes de reloj)
22. Botón (sintonizar / búsqueda hacia abajo,pista anterior, retroceso rápido)
Operación General
Turnar On/Off de unidad, Cambiar fuente
• Presionar el botón -OFF/SRC para encender la unidad.
Presionar y mantener -OFF/SRC nuevamente para apagarla.
• Pulse el botón -OFF/SRC para cambiar entre los modos tal como la
RADIO, USB(con el dispositivo USB insertado), AUX-IN(entrada auxiliar) y
BT(Bluetooth)
Ajuste de volumen (VOL)
Gire la rueda del VOL para subir o bajar el nivel de volumen.
Instalación
Procedimiento de Instalación
En primer lugar realice todas las conexiones eléctricas y a continuación
compruebe que sean correctas.
Apertura para Instalación
Esta unidad puede ser instalada en cualquier salpicadero con una apertura
como la que se muestra a continuación.
Introduzca la carcasa de montaje en el salpicadero y doble las
lengüetas demontaje con un destornillador.
Asegúrese de que la palanca de bloqueo quede a nivel con la
carcasa demontaje (sin sobresalir).
Operación General
Ajuste de opciones del menú (SEL)
• Pulse el botón SEL repetidamente para seleccionar elementos de ajuste,
gire el mando VOL para cambiar los valores:
- ILL MID/HI/LOW: Esta radio está equipada con 3 ajustes de brillo: Medio, alta o
baja.
- BASS/TREBLE(graves/agudos):-7, -6, ~, 1, 0, +1,~, +6, +7
Nota: Los ajustes de graves y agudos sólo se activan cuando el ajuste EQ está
desactivado.
- BALANCE:L7, L6,~, L1, L=R, R1,~,R6, R7
- FADER:R7, R6, ~, R1, 0, F1, ~ ,F6, F7
- Ajustes de EQ (ecualizador): OFF, CLASS, ROCK, POP, FLAT
- Sonoridad: LOUD ON/OFF
- DX/LOCAL: Activa o desactiva el modo de radio local (LOCAL).
- Stereo/Mono: Cambia los modos de recepción de frecuencias de radio entre
MONO y STEREO.
- CLOCK 12/24: Esta unidad está equipada con dos formatos de visualización de
la hora,12 y 24 horas.
- ÁREA DE EEUU / UE: Esta radio está equipada con frecuencias Europa /
5. Botón de reajuste
Estados Unidos. Gire la rueda de volumen para cambiar entre frecuencia
US(EEUU) y EU(Europa). El sistema cambiará la configuración de frecuencia en
3 segundos aproximadamente.
• Gire la rueda VOL para configurar el elemento seleccionado.
Ajustar reloj (Clock)
Pulse el botón CLOCK una vez para mostrar la hora. Presionar y mantener botón
CLOCK hasta que la hora parpadee. Puede ajustar la HORA girando la perilla de
VOL. Pulse el botón CLOCK, los minutos parpadearán y podrá ajustar los usando
la perilla de VOL.
On/off Silencio
Presione brevemente el botón MUTE para activar/desactivar el silencio.
Puerto USB
Se conecta a un dispositivo USB para la reproducción de audio, o la carga del
celular.
Micrófono manos libres
Permite recibir su voz al llamar mediante este sistema de manos libres bluetooth.
Conector de Entrada de Audio Auxiliar
Se conecta a la toma de auriculares de un dispositivo externo (por ejemplo, un
celular o un reproductor de MP3) para la reproducción de audio.
Reiniciar
Pulse el botón REINICIO con un objeto delgado con un extremo puntiagudo para
reiniciar el equipo.
Esta función puede usarse cuando la pantalla LCD no se visualiza normalmente o
el sonido está distorsionado, o cuando cualquier control está desactivado.
2.05 inches
7.20 inches
Carcasa de montaje
Corchete
Corchete
Anillo de plástico
Instalación
Conectar todos los arneses de cableado y deslizar la unidad
principal en lamanga de montaje hasta que haga click.
Conexiones de Cableado
F-L R-L
Antena de radio
ANT F-R R-R
Blanco: Salida PRE-AMP
Frontal Izquierdo
Rojo: Salida PREAMP
Frontal Derecho
Rojo: Salida PRE-AMP
Trasero Derecho
Blanco: Salida PRE-AMP
Trasero Izquierdo
Blanco
Altavoz
Frontal Izq.
Blanco/Negro Gris/Negro
Verde Púrpura
Altavoz
Trasero Izq.
Verde/Negro Púrpura/Negro
- +12V DC NEGATIVO TIERRA.
- Sólo puede utilizar el altavoces con 4 ohmios de impedancia.
- La corriente máxima del disparador a remoto del amplificador
es de 200 mA.
- El equipo debe estar protegido por el circuito con un máximo
de 10 A del extremo frontal de la fuente de alimentación CC.
Operación de la Radio
Turnar la frecuencia entre el área de EE.UU. y de Europa
En el modo de radio, pulse el botón SEL para entrar en las funciones
adicionales y, a continuación, pulse el botón SEL para entrar en el estado
de turnar la frecuencia de los EE.UU. y de la UE (europa), girar la perilla
VOL paracambiar entre la frecuencia US(USA) y EU (europa). El sistema
cambiará el ajuste de la frecuencia en aproximadamente 3 segundos.
Cambiar banda
Presione el botón BAND para cambiar entre FM1, FM2, FM3, AM1 y AM2.
Cada banda puede almacenar hasta seis emisoras memorizadas.
A almacenar / recordar emisoras predeterminadas
La radio puede almacenar 6 emisoras predeterminadas para cada banda
(FM1, FM2, FM3, AM1 y AM2), totalmente de 30 emisoras preestablecidas.
- Para memorizar una emisora:
Pulse el botón de ajuste deseado (numerados 1-6) durante más 2 segundos
para guardar la emisora a ese número preestablecido.
- Para recordar una emisora memorizada:
Pulse brevemente un botón de ajuste (numerados 1-6) para recordar la
emisora predeterminada.
Sintonización manual
En el modo de radio, pulse y mantenga pulsado el botón
entrar en el modo desintonización manual. En el modo de sintonización
manual, pulse el botón ó para movera un paso el número de
frecuencia de radio hacia arriba o hacia abajo.
Sintonización buscar
En el modo de espera o fuera del modo de sintonización manual, pulse
rápidamente el botón ó para pasar de manera automática a la
emisora disponible siguiente / anterior.
Reserva automática de emisora
Pulse y mantenga pulsado el botón durante más de 2 segundos para
seleccionar seis emisoras a ser reservadas en la banda actual.
Exploración de emisora predeterminada
Pulse brevemente el botón para recordar cada emisora predeterminada
que guarda en la memoria en cada banda.
