INDICE DE INSTRUCCIONES
1.0
DESCRIPCIÓN DEL SISTEMA
2.0
INSTALACIÓN Y MONTAJE DE LA SONDA DE NIVEL ULT-120
3.0
MONTAJE Y CONEXIONADO DEL FMC-8000
4.0
CONFIGURACIÓN Y PUESTA EN MARCHA
5.0
OPERATIVA DE MANEJO
6.0
COMUNICACIÓN DIGITAL
7.0
MANTENIMIENTO Y LOCALIZACIÓN DE AVERÍAS
ANEXO
DESCARGA DE DATOS A PENDRIVE USB Y ETHERNET
1.0
DESCRIPCIÓN DEL SISTEMA
1.1 Descripción del funcionamiento
El caudalímetro FMC-8000/FCP se basa en el conocido sistema de medida de caudal mediante la
medición del nivel del agua antes de una contracción de un canal de condiciones conocidas. El agua al
ser frenada por la garganta del canal varía su nivel en función del caudal.
Dispone de un potente procesador de datos con pantalla táctil TFT color de 5" en el que se encuentra la
ecuación que calcula el caudal mediante los datos aportados por el medidor de nivel y los parámetros del
canal previamente introducidos. Se suministran configurados y precalibrados, por lo que sólo será
necesario darles el ajuste final previo a la puesta en marcha.
El conjunto está formado por un procesador gráfico FMC-8000 más un medidor de nivel por ultrasonidos
ULT-120 para niveles hasta 100 cm.
Sensor de nivel hasta 1 m de variación.
Transmisor de nivel por ultrasonidos ULT-120: es un medidor de nivel por ultrasonidos para variaciones
de nivel desde 50 mm a 1000 mm con salida mA a 2 hilos alimentado a 24 Vdc y protección IP68

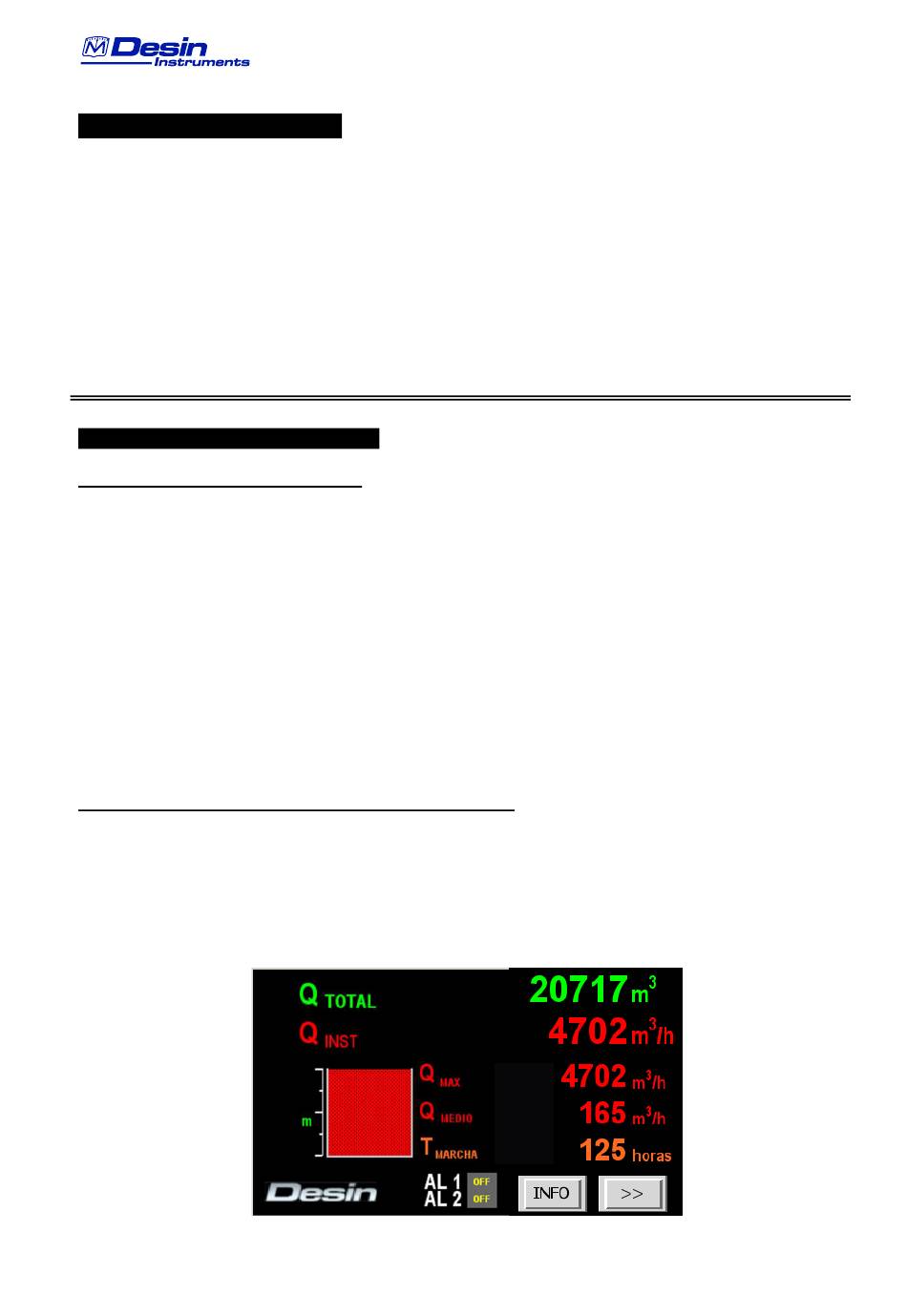

1.2 Presentación frontal del procesador FMC-8000/FCP
El display presenta en su pantalla principal los datos del caudal (total, instantáneo, max., medio y tiempo
transcurrido desde el ultimo "reset", así como una representación gráfica del % de nivel enel punto de
medición antes de la contracción (garganta del canal), así como los estados de las alarmas.
Dos iconos representado teclas y uno oculto en el "logo", permiten moverse por el menú y acceder a la
configuración.
Instrucciones Caudalímetro FMC-8000/FCP
MI-Caudal_Canal_Parshall_FMC-8000-FCP-es-140128
Dpto. Técnico
2 de 35
