5.0 OPERATIVA DE MANEJO
5.1 Puesta en marcha
Conectar la alimentación eléctrica al FMC-8000/FCP
Atención: comprobar que la alimentación del equipo sea la adecuada a la que se vaya a conectar
•
Alimentación estándar: 85 Vac a 265 Vac permite ser conectado tanto a 110 V como 230 Vac
•
Alimentación baja tensión continua 24 Vdc (máx. 28 Vdc)
Atención: el FMC-8000/FCP no comporta ningún interruptor de desconexión por lo que se aconseja
tomar la alimentación de un interruptor libre en la caja de tensión específica para el sistema.
El equipo conectado ya está preparado para funcionar a falta de la calibración final.
5.2 Comprobaciones previas a la puesta en medición
Antes de seguir al siguiente paso comprobar que:
- El sensor de nivel funciona correctamente:

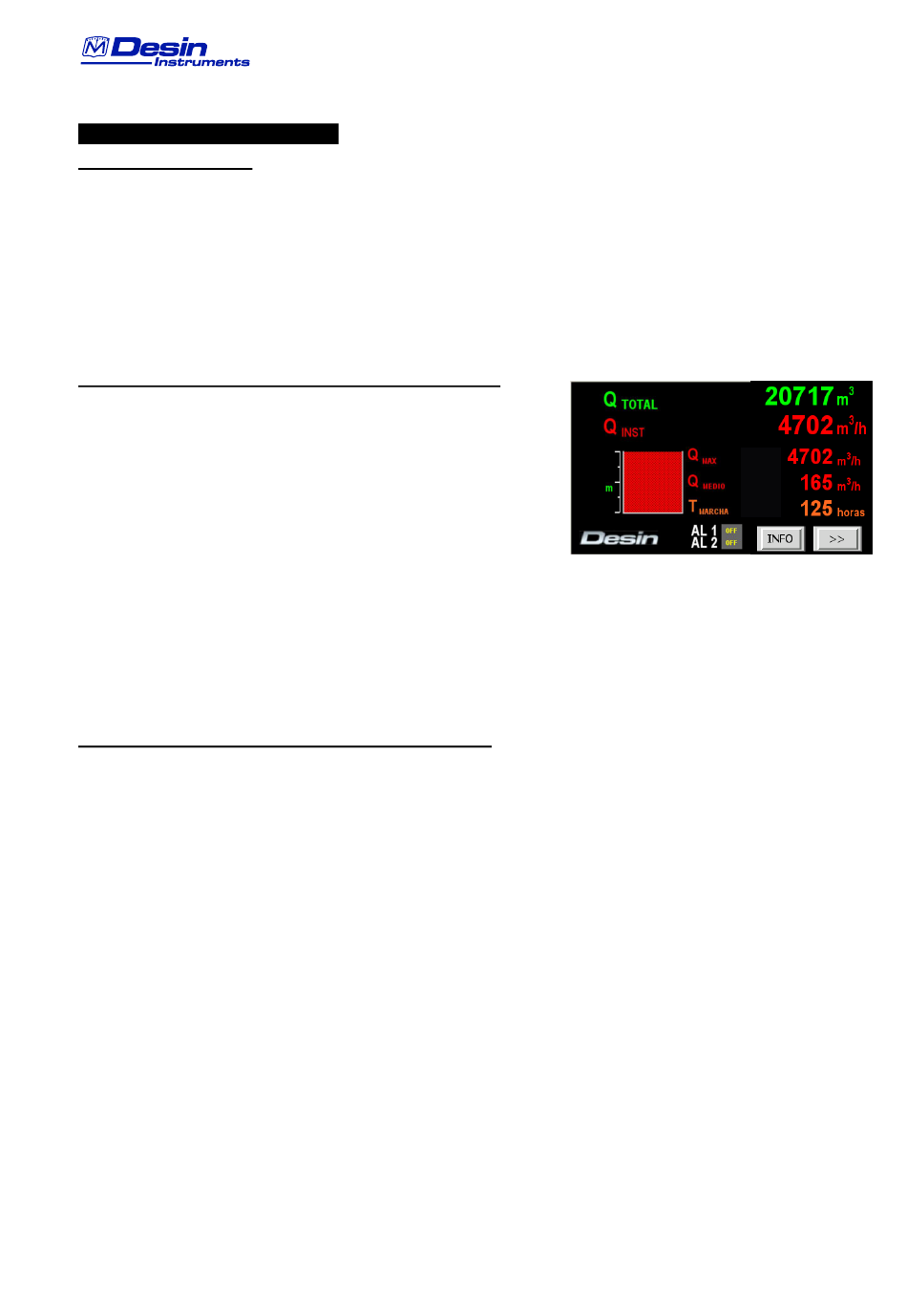

Interponiendo una superficie plana delante del sensor de nivel,
en la gráfica mostrada en el display el valor de nivel variara
ficticiamente con la distancia del objeto al sensor.
También el valor de Q inst. (caudal instantáneo) indicará un
valor ficticio en función de la distancia hasta el plano del objeto.
- Entrando en el menú de configuración comprobar que las características del canal real coinciden con
las introducidas en el FMC-8000/FCP para el cálculo:
•
Ancho de la garganta del canal
•
Constante correctora a 1.000
•
Unidades del caudal instantáneo y acumulado
5.3
Ajuste y Calibración de los equipos de medida
Los equipos se suministran precalibrados para funcionar de inmediato. No obstante, es importante tener
presente que las tolerancias del montaje mecánico pueden provocar errores de medida que se han de
eliminar mediante un ajuste final:
•
La altura de montaje del sensor de nivel por ultrasonidos sobre el cauce seco del canal es el punto de
referencia para una correcta medición. El caudalímetro tomará esta distancia como Caudal Cero o
ausencia de caudal.
•
Comprobar que la distancia desde el sensor (sin tener en cuenta el tubo guía) hasta el cauce seco
está dentro de los parámetros indicados a continuación:
Desde 200 mm sobre la altura de la garganta hasta 1000 mm máx. sobre el cauce seco
•
En caso de incorporar tubo guía, procurar que el tubo no quede sumergido en ningún momento.
•
Después de montado el sensor de nivel en su soporte comprobar que el eje de la sonda de nivel
ULT-1200 esta centrado y es perpendicular al punto de medida del canal.
•
Una vez puesto en marcha el procesador FMC-8000/FCP con el nivel de agua a mínimo (cauce
seco), puede ocurrir que en su pantalla principal indique una medida de nivel en mm diferente de 0000.
•
Proceder a un Ajuste de Nivel como se explica en 4.7.2 AJUSTE de CERO de CAUDAL. El nivel
indicado en pantalla deberá aparecer como 0000 mm y el caudal deberá mostrar 0000 m3/H ó L/H.
•
Una vez realizado el AJUSTE de CERO de CAUDAL, proceder a Poner a Cero (resetear) todos los
contadores del caudalímetro 4.7.1 PUESTA A CERO DE LOS CONTADORES DE CAUDAL
El equipo habrá quedado preparado y comenzará a medir y totalizar el caudal que pase por el conducto.
