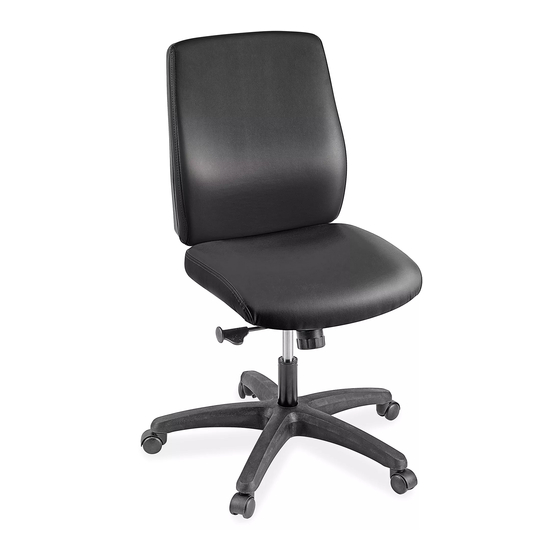

VINYL TASK CHAIR
TOOL NEEDED
Allen Wrench
(included)
PARTS
Back Cushion with
Seat Cushion x 1
Backrest Post x 1
Mechanism x 1
Caster x 5
Backrest Cover x 1
5-Star Base x 1
Armrest Bracket x 2
Dust Cover x 1
Armrest x 2
Gas Lift x 1
(for H-9727 only)
(for H-9727 only)
Armrest Knob x 2
6 x 24 mm
8 x 20 mm
6 x 24 mm
8 x 10 mm
Armrest Flat Washer x 2
Armrest Bracket Screw x 8
Backrest Bolt x 3
Mechanism Screw x 4
Backrest Post Screw x 1
Armrest Lock Washer x 2
(H-9727 only)
Backrest Washer x 3
(H-9727 only)
PAGE 1 OF 15
0622 IH-9726
