8.7. Instalación del segundo módulo externo

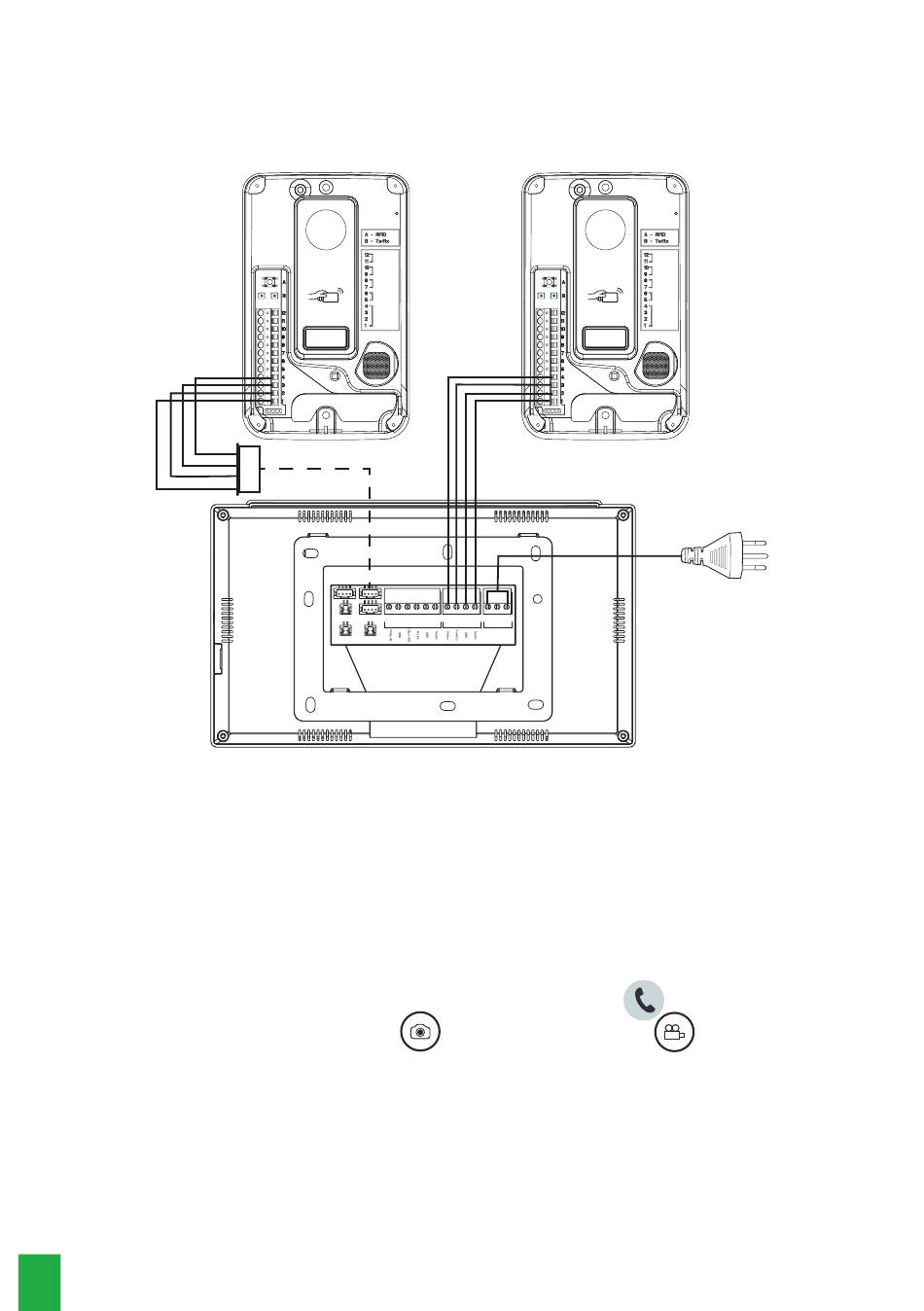

Si su casa tiene dos entradas diferentes, es posible instalar un segundo módulo externo. La siguiente imagen muestra cómo
debe realizarse la instalación de este segundo portero.
Fuente
GND
Audio
Después de instalar el segundo módulo externo, se debe configurar el canal de video, indicando que se instaló un portero
en el canal 2 (Puerta 2). Para esta configuración, consulte el punto 10.3 Configuración de video de este manual.
Obs.: utilice el conector con cables suministrados con el producto para realizar el empalme y la conexión del segundo
módulo externo.
Operación
La operación es similar a la del primer módulo externo. Cuando el visitante presione la tecla Llamar del módulo 2 , el timbre
sonará y el producto mostrará en la pantalla la imagen del módulo externo 2. Presione
registrar al visitante, mediante foto o video presione
opta por liberar el acceso a través de la puerta, presione el ícono correspondiente a la puerta de acceso del módulo externo 2.
Obs.: En ambientes con poca luz, los LEDs de la cámara permanecerán encendidos para mejorar la visualización del ambiente.
La imagen será en blanco y negro al igual que los registros fotográficos y de video.
30
Módulo externo 2
Fuente DC +
Fuente DC -
Botonera
Garaje
Cerradura
Video
Fuente
GND
Audio
Video
Módulo principal
Instalación con 2 módulos externos
Módulo externo 1
10 9 8 7 6 5 4 3 2 1 F N
AC
100 - 240 V
, para registro de foto, o el ícono
Cable AC
para atender al visitante. Para
, para registro de video. Si
