3 Descripción
3.1 Componentes
4
1
7
8
3

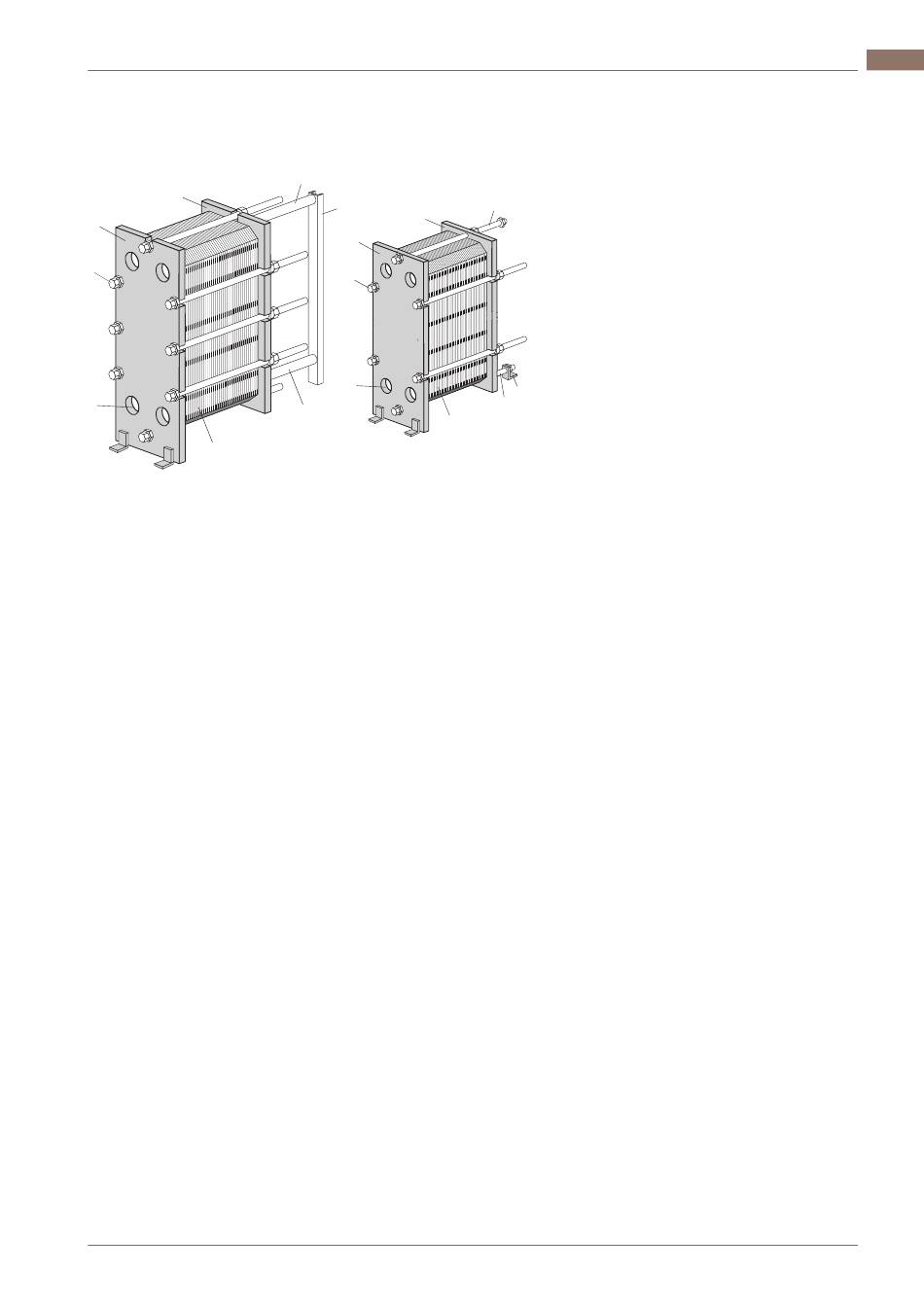

Componentes principales
1. Placa del bastidor
Placa fija con varios orificios de puerto para la conexión del sistema de
tuberías. La barra sustentadora y la barra guía se sujetan en la placa del
bastidor.
2. Barra de soporte
Sostiene el conjunto de placas y la placa de presión.
3. Paquete de placas
Estas placas son las encargadas de transmitir el calor de un fluido a otro.
El conjunto de placas está formado por placas acanaladas, placas
terminales, juntas y, en algunos casos, placas de transición.
4. Placa de presión
La placa móvil que comprime el conjunto de placas contra el bastidor.
5. Barra guía
Mantiene las placas acanaladas y la placa de presión alineadas en el
extremo inferior.
6. Columna de apoyo
Sostiene las barras sustentadoras y guía.
Para los modelos de intercambiador de calor de placas T6 y T10 se utiliza
una pata de soporte en lugar de una columna de soporte.
200000807-5-ES
2
6
4
1
7
8
5
3
2
6
5
ES
15
