SIMATIC
ET 200SP HA
Módulo de salidas digitales DQ
32x24VDC/0.5A HA
(6DL1132-6BL00-0PH1)
Manual de producto
09/2018
A5E48262767-AA
Información de seguridad
Prólogo
Descripción del producto
Conexión
Parámetros
Indicadores y alarmas
Datos técnicos
Drivers, parámetros, avisos
de diagnóstico y espacio de
direcciones
1
2
3
4
5
6
7
A
Publicidad
Tabla de contenido
Manuales relacionados para Siemens SIMATIC ET 200SP 6DL1132-6BL00-0PH1
Resumen de contenidos para Siemens SIMATIC ET 200SP 6DL1132-6BL00-0PH1
- Página 1 Información de seguridad Prólogo Descripción del producto SIMATIC Conexión ET 200SP HA Módulo de salidas digitales DQ Parámetros 32x24VDC/0.5A HA (6DL1132-6BL00-0PH1) Indicadores y alarmas Manual de producto Datos técnicos Drivers, parámetros, avisos de diagnóstico y espacio de direcciones 09/2018 A5E48262767-AA...
-
Página 2: Personal Cualificado
Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y mantenimiento hayan sido realizados de forma... -
Página 3: Tabla De Contenido
Índice Información de seguridad........................5 Prólogo..............................7 Descripción del producto ........................9 Características del módulo de periferia DQ 32x24VDC/0.5A HA ..........9 Conexión.............................. 11 Asignación de conexiones del módulo de periferia DQ 32x24VDC/0.5A HA (conexión a 1 hilo) ..........................11 Asignación de conexiones del módulo de periferia DQ 32x24VDC/0.5A HA (conexión a 2 hilos) .......................... - Página 4 Índice Tabla 6-2 Indicación de estado del LED MT ..................... 22 Tabla 6-3 Indicación de estados de los LED de estados de canal .............. 22 Tabla 6-4 Indicación de estado del LED PWR ................... 23 Tabla A-1 Avisos de diagnóstico, significado y medidas de solución ............35 Tabla A-2 Avisos de mantenimiento, significado y soluciones posibles .............
-
Página 5: Información De Seguridad
Encontrará más información sobre seguridad industrial en https://www.siemens.com/industrialsecurity. Los productos y las soluciones de Siemens están sometidos a un desarrollo constante con el fin de mejorar todavía más su seguridad. Siemens recomienda expresamente realizar actualizaciones en cuanto estén disponibles y utilizar únicamente las últimas versiones de los productos. - Página 6 Información de seguridad Módulo de salidas digitales DQ 32x24VDC/0.5A HA (6DL1132-6BL00-0PH1) Manual de producto, 09/2018, A5E48262767-AA...
-
Página 7: Prólogo
Prólogo Ámbito de validez de la documentación El presente manual de producto describe el siguiente módulo de periferia: Familia del sistema Módulo de periferia Referencia SIMATIC; DQ 32x24VDC/0.5A HA 6DL1132-6BL00-0PH1 sistema de periferia descentralizada; ET 200SP HA Complementa al manual de sistema Sistema de periferia descentralizada ET 200SP HA. En dicho manual de sistema se describen las funciones que afectan de forma general al sistema. - Página 8 Prólogo Módulo de salidas digitales DQ 32x24VDC/0.5A HA (6DL1132-6BL00-0PH1) Manual de producto, 09/2018, A5E48262767-AA...
-
Página 9: Descripción Del Producto

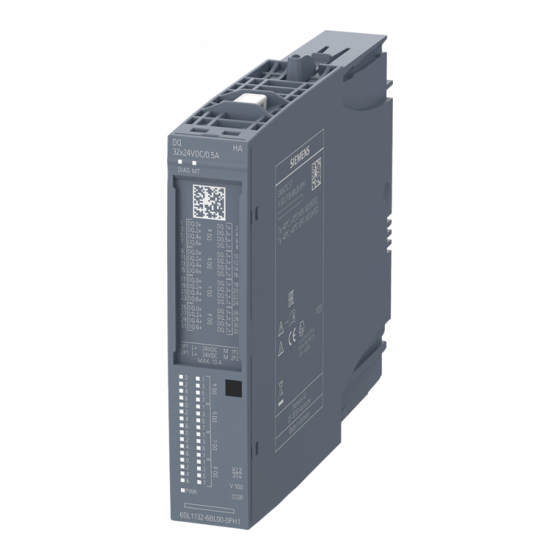

Descripción del producto Características del módulo de periferia DQ 32x24VDC/0.5A HA Vista del módulo 32 x2 4V DC /0 ,5 DI AG M T 1 DQ .0 + DQ .1+ 3 DQ .2+ DQ .3 + 5 DQ .4 + DQ .5 + 7 DQ .6 + DQ .7+... -
Página 10: Características
Descripción del producto 3.1 Características del módulo de periferia DQ 32x24VDC/0.5A HA Características El módulo de periferia presenta las siguientes características técnicas: • 32 salidas digitales con las siguientes propiedades parametrizables canal a canal – Diagnóstico – Valores sustitutivos • Salida tipo fuente (sourcing) (PNP, salida tipo P) •... -
Página 11: Conexión
Conexión Asignación de conexiones del módulo de periferia DQ 32x24VDC/ 0.5A HA (conexión a 1 hilo) Bloques de terminales El módulo de periferia puede utilizarse con los siguientes bloques de terminales: • 6DL1193-6TP00-0DH1, claro • 6DL1193-6TP00-0BH1, oscuro • 6DL1193-6TP00-0DN0, claro, bloque de terminales con distribuidor de potencial en el lado derecho para conexión a masa de los actuadores •... -
Página 12: Asignación General De Conexiones
Conexión 4.1 Asignación de conexiones del módulo de periferia DQ 32x24VDC/0.5A HA (conexión a 1 hilo) Asignación general de conexiones Tabla 4-1 Asignación de conexiones del DQ 32x24VDC/0.5A HA Borne Asignación Borne Asignación Explicación DQ a/DQ.0+ DQ a/DQ.1+ DQ a /DQ.n+: Señal de salida, canal n (0…7) DQ a/DQ.2+ DQ a/DQ.3+ DQ b /DQ.n+: señal de salida, canal n (8…15) -
Página 13: Asignación De Conexiones Del Módulo De Periferia Dq 32X24Vdc/0.5A Ha (Conexión A 2 Hilos)
Conexión 4.2 Asignación de conexiones del módulo de periferia DQ 32x24VDC/0.5A HA (conexión a 2 hilos) Asignación de conexiones del módulo de periferia DQ 32x24VDC/ 0.5A HA (conexión a 2 hilos) Asignación general de conexiones con distribuidor de potencial • La asignación de conexiones en el lado izquierdo del bloque de terminales corresponde a la asignación del capítulo "Asignación de conexiones del módulo de periferia DQ 32x24VDC/ 0.5A HA (conexión a 1 hilo) (Página 11)". -
Página 14: Esquema De Principio
Conexión 4.3 Esquema de principio Esquema de principio La figura siguiente muestra el esquema de principio del DQ 32x24VDC/0.5A HA. Figura 4-1 Esquema de principio del DQ 32x24VDC/0.5A HA Módulo de salidas digitales DQ 32x24VDC/0.5A HA (6DL1132-6BL00-0PH1) Manual de producto, 09/2018, A5E48262767-AA... -
Página 15: Desenchufar El Módulo De Periferia Durante El Funcionamiento / Desconectador Accionado
Conexión 4.4 Desenchufar el módulo de periferia durante el funcionamiento / Desconectador accionado Desenchufar el módulo de periferia durante el funcionamiento / Desconectador accionado Desenchufar el módulo de periferia durante el funcionamiento Si es necesario desenchufar el módulo de periferia durante el funcionamiento, debe tenerse en cuenta lo siguiente: 1. - Página 16 Conexión 4.4 Desenchufar el módulo de periferia durante el funcionamiento / Desconectador accionado Módulo de salidas digitales DQ 32x24VDC/0.5A HA (6DL1132-6BL00-0PH1) Manual de producto, 09/2018, A5E48262767-AA...
-
Página 17: Parámetros
Parámetros Parámetros del módulo de periferia DQ 32x24VDC/0.5A HA Configuración El módulo de periferia se configura con PCS 7 a partir de V9.0. Parámetros El modo de operación del módulo de periferia se establece mediante parámetros. Consulte también Parametrización y estructura de los parámetros de módulo/canal (Página 32) Módulo de salidas digitales DQ 32x24VDC/0.5A HA (6DL1132-6BL00-0PH1) Manual de producto, 09/2018, A5E48262767-AA... -
Página 18: Parámetros De Módulo/Canal
Parámetros 5.2 Parámetros de módulo/canal Parámetros de módulo/canal Parámetros del DQ 32x24VDC/0.5A HA Existen las posibilidades de ajuste siguientes: Tabla 5-1 Parámetros y su ajuste predeterminado Parámetro Rango Ajuste predeter‐ Reparametri‐ Área de aplica‐ minado zación en RUN ción Diagnóstico Activado Sí... -
Página 19: Explicación De Los Parámetros De Módulo/Canal
Parámetros 5.3 Explicación de los parámetros de módulo/canal Explicación de los parámetros de módulo/canal Diagnóstico Falta tensión de alimentación L+ Habilitación del diagnóstico para que se notifique si falta de tensión de alimentación L+ o es insuficiente Diagnóstico Cortocircuito a M Solo puede utilizarse en canales activados. -
Página 20: Bloque De Terminales De Doble Ancho (Módulo De Periferia En El Bloque De Terminales Con Distribuidor De Potencial)
Parámetros 5.3 Explicación de los parámetros de módulo/canal • Cada bloque de terminales claro que monte en el dispositivo IO comenzará un nuevo grupo de potencial. • El Powerbus está interrumpido hacia la izquierda. Redistribución del grupo de potencial • Cada bloque de terminales oscuro redistribuye la tensión de alimentación conectada en el bloque de terminales claro a los módulos de periferia y al bloque de terminales oscuro colocado a su derecha. -
Página 21: Indicadores Y Alarmas
Indicadores y alarmas Indicadores de estado y error del módulo de periferia DQ 32x24VDC/0.5A HA Indicadores LED En la figura siguiente se muestran los indicadores LED del módulo de periferia: 32x24VDC/0,5A DIAG MT 1 DQ.0 DQ.1 3 DQ.2 DQ.3 5 DQ.4 DQ.5 7 DQ.6 DQ.7... -
Página 22: Indicación De Diagnóstico Del Led Diag
Indicadores y alarmas 6.1 Indicadores de estado y error del módulo de periferia DQ 32x24VDC/0.5A HA LED DIAG Tabla 6-1 Indicación de diagnóstico del LED DIAG LED DIAG Significado La tensión de alimentación del ET 200SP HA falla o está desconectada. apagado El módulo no está... -
Página 23: Indicación De Estado Del Led Pwr
Indicadores y alarmas 6.1 Indicadores de estado y error del módulo de periferia DQ 32x24VDC/0.5A HA LED PWR Tabla 6-4 Indicación de estado del LED PWR LED PWR Significado Falta tensión de alimentación L+ apagado Tensión de alimentación L+ aplicada encendido Módulo de salidas digitales DQ 32x24VDC/0.5A HA (6DL1132-6BL00-0PH1) Manual de producto, 09/2018, A5E48262767-AA... -
Página 24: Alarmas
Indicadores y alarmas 6.2 Alarmas Alarmas El módulo de periferia admite alarmas de diagnóstico y avisos de mantenimiento. Alarmas de diagnóstico En caso de producirse los eventos siguientes, el módulo de periferia emite una alarma de diagnóstico: • Falta tensión de alimentación L+ •... -
Página 25: Datos Técnicos
Datos técnicos Datos técnicos del DQ 32x24VDC/0.5A HA Referencia 6DL1132-6BL00-0PH1 Información general Designación del tipo de producto DQ 32x24VDC/0,5A HA Versión de firmware V1.0 Sí • Es posible actualizar el FW. bloque de terminales usable Bloque de terminales tipo H1 y N0 Código de color para etiqueta de identificación CC00 por color de módulo... - Página 26 Datos técnicos Referencia 6DL1132-6BL00-0PH1 Número de salidas de tipo M Tipo P Sí Protección contra cortocircuito Sí; por pulsación electrónica • Umbral de respuesta, típ. 2 A; Sobrecarga / cortocircuito Detección de rotura de hilo Protección de sobrecarga Sí Limitación de la sobretensión inductiva de corte Típ.
-
Página 27: Tiempo De Ciclo
Datos técnicos Referencia 6DL1132-6BL00-0PH1 Alarmas Sí • Alarma de diagnóstico Avisos de diagnósticos Sí • Vigilancia de la tensión de alimentación Sí – parametrizable • Rotura de hilo Sí • Cortocircuito Sí; por canales • Cortocircuito a M • Cortocircuito a L+ Sí... -
Página 28: Comportamiento Ante La Detección De Cortocircuitos
Datos técnicos Comportamiento ante la detección de cortocircuitos El módulo de periferia dispone de una protección de sobrecarga que reacciona a partir de aprox. 2 A. Si se sobrepasa este límite, el módulo de periferia limita automáticamente la corriente (típicamente: 1,3 A). Si la sobrecarga continúa, provoca un aumento de la temperatura del módulo de periferia. -
Página 29: Drivers, Parámetros, Avisos De Diagnóstico Y Espacio De Direcciones
Drivers, parámetros, avisos de diagnóstico y espacio de direcciones Concepto de bloques de drivers y diagnóstico Uso con PCS 7 La siguiente información muestra las ventajas que conlleva el uso de PCS 7. PCS 7 asume automáticamente muchas interconexiones de bloques y parametrizaciones importantes. Si se quiere utilizar el ET 200SP HA fuera del entorno de PCS 7, es preciso tener en cuenta los capítulos que siguen a continuación. - Página 30 Drivers, parámetros, avisos de diagnóstico y espacio de direcciones A.1 Concepto de bloques de drivers y diagnóstico Con este concepto de bloques se admiten todos los módulos de la lista de módulos autorizados. Al integrar nuevos tipos de módulos propios y ajenos se puede ampliar el metaconocimiento del generador de drivers con archivos XML adicionales (listas de objetos y acciones).
-
Página 31: A.2 Parámetros, Avisos De Diagnóstico Y Espacio De Direcciones Sin Pcs 7
Drivers, parámetros, avisos de diagnóstico y espacio de direcciones A.2 Parámetros, avisos de diagnóstico y espacio de direcciones sin PCS 7 Parámetros, avisos de diagnóstico y espacio de direcciones sin PCS A.2.1 Parametrización Parametrización en el programa de usuario Es posible reparametrizar canales individuales del módulo en RUN sin que ello repercuta en los restantes canales. -
Página 32: Parametrización Y Estructura De Los Parámetros De Módulo/Canal
Drivers, parámetros, avisos de diagnóstico y espacio de direcciones A.2 Parámetros, avisos de diagnóstico y espacio de direcciones sin PCS 7 Error_ Co‐ Error_ Co‐ Causa Solución de_1 de_2 0xE0 0x01 Versión incorrecta en el encabezado Corregir el número de versión del bloque de parámetros. - Página 33 Drivers, parámetros, avisos de diagnóstico y espacio de direcciones A.2 Parámetros, avisos de diagnóstico y espacio de direcciones sin PCS 7 Información del encabezado y parámetros del módulo La figura siguiente muestra la estructura de la información del encabezado y los parámetros de módulo.
-
Página 34: Parámetros De Canal
Drivers, parámetros, avisos de diagnóstico y espacio de direcciones A.2 Parámetros, avisos de diagnóstico y espacio de direcciones sin PCS 7 Parámetros de canal Cada bloque de parámetros de canal contiene los parámetros de canal de una salida digital (2 bytes). -
Página 35: Tabla A
Drivers, parámetros, avisos de diagnóstico y espacio de direcciones A.2 Parámetros, avisos de diagnóstico y espacio de direcciones sin PCS 7 canales. Los avisos de diagnóstico que se refieren a canales concretos solo afectan a la salida digital correspondiente. Tabla A-1 Avisos de diagnóstico, significado y medidas de solución Aviso de diag‐... -
Página 36: Tabla A
Drivers, parámetros, avisos de diagnóstico y espacio de direcciones A.2 Parámetros, avisos de diagnóstico y espacio de direcciones sin PCS 7 Los avisos de mantenimiento no influyen directamente en el funcionamiento del módulo ni de las salidas digitales. Tabla A-2 Avisos de mantenimiento, significado y soluciones posibles Aviso de mante‐... - Página 37 Drivers, parámetros, avisos de diagnóstico y espacio de direcciones A.2 Parámetros, avisos de diagnóstico y espacio de direcciones sin PCS 7 Independientemente de las habilitaciones de diagnóstico, cada información de calidad ofrece información sobre la validez del valor de proceso correspondiente. •...
- Página 38 Drivers, parámetros, avisos de diagnóstico y espacio de direcciones A.2 Parámetros, avisos de diagnóstico y espacio de direcciones sin PCS 7 Módulo de salidas digitales DQ 32x24VDC/0.5A HA (6DL1132-6BL00-0PH1) Manual de producto, 09/2018, A5E48262767-AA...
-
Página 39: Índice Alfabético
Índice alfabético Alarma de diagnóstico, 24 Juego de datos 128, 32 Asignación de conexiones, 12, 13 Información del encabezado, 33 Bloque de terminales, 10, 11, 13 LED DIAG, 22 LED Error de canal, 21 LED Estado de canal, 21 LED MT, 22 LED PWR, 23 Configuración Requisitos, 7... - Página 40 Índice alfabético Módulo de salidas digitales DQ 32x24VDC/0.5A HA (6DL1132-6BL00-0PH1) Manual de producto, 09/2018, A5E48262767-AA...
