Resumen de contenidos para ASROCK Z790 PG Lightning/D4
-
Página 2: Información De Contacto
Información de contacto Si necesita ponerse en contacto con ASRock o desea obtener más información acerca de ASRock, puede visitar el sitio web de ASRock en http://www.asrock.com; o puede ponerse en contacto con su distribuidor para obtener más información. Para preguntas técnicas, envíe un formulario de solicitud de soporte que encontrará... -
Página 3: Tabla De Contenido
Contenido Capítulo 1 Introducción Contenido del paquete Especificaciones Disposición de la placa base Panel de E/S Diagrama de bloques Capítulo 2 Instalación Instalar la CPU Instalar el ventilador y el disipador térmico de la CPU Instalar módulos de memoria (DIMM) Conectar la base de conexiones del panel frontal Instalar la placa base Instalar unidades SATA... - Página 4 2.15 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_1) 2.16 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_2) 2.17 Guía de instalación del módulo M.2 SSD (M2_3 y M2_4) 2.18 Modificar el brillo de la pantalla para eDP en Windows®...
-
Página 5: Capítulo 1 Introducción

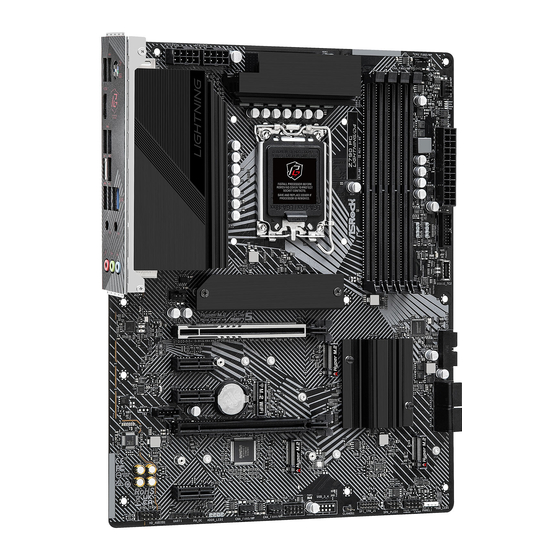

Z790 PG Lightning/D4 Capítulo 1 Introducción Gracias por comprar la placa base ASRock Z790 PG Lightning/D4, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock. -
Página 6: Especificaciones
• Capacidad máxima de memoria del sistema: 128GB • Admite Perfil de memoria extremo de Intel® (XMP) 2.0 * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) CPU: Ranura de expansión • 1 x Ranura PCIe 5.0 x16 (PCIE1), admite el modo x16*... -
Página 7: Tarjeta Gráfica
Z790 PG Lightning/D4 • Intel® UHD Graphics Built-in Visuals y las salidas de VGA son Tarjeta gráfica compatibles únicamente con procesadores con GPU integrado. • Arquitectura de gráficos Intel® X (Generación 12) • Admite eDP 1.4, soporta una resolución máxima de Full HD a 60Hz • 1 x Compatible con HDMI 2.1 TMDS, admite HDCP 2.3 y... - Página 8 • 1 x Conector de audio en el panel frontal • 1 x Conector Thunderbolt AIC (5 contactos) (solamente se admite tarjeta ASRock Thunderbolt 4 AIC) • 1 x Bases de conexiones USB 2.0 (compatibles con 2 puertos USB 2.0) • 2 x Bases de conexiones USB 3.2 Gen1 (admite 4 puertos USB 3.2...
-
Página 9: Certificaciones
• Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. -
Página 10: Disposición De La Placa Base
1.3 Disposición de la placa base Vista lateral superior... -
Página 11: Vista Lateral Inferior
Z790 PG Lightning/D4 Vista lateral inferior... -
Página 12: Descripción
N.º Descripción Conector de alimentación ATX 12V (ATX12V1) Conector de alimentación ATX 12V (ATX12V2) Conector del ventilador de la CPU (CPU_FAN1) 2 x Ranuras DIMM DDR4 de 288 contactos (DDR4_A1, DDR4_B1) 2 x Ranuras DIMM DDR4 de 288 contactos (DDR4_A2, DDR4_B2) Conector del ventilador de la bomba de agua/CPU (CPU_FAN2/WP) Conector del ventilador de la bomba de agua/chasis (CHA_FAN3/WP) Conector del ventilador de la bomba de agua/chasis (CHA_FAN1/WP) -
Página 13: Panel De E/S
Z790 PG Lightning/D4 1.4 Panel de E/S N.º Descripción N.º Descripción Puerto de ratón/teclado PS/2 Puertos USB 3.2 Gen1 (USB32_6) Puerto LAN RJ-45 de 2,5 G* Puerto USB 3.2 Gen2 Tipo A (USB32_5) Entrada de línea (azul claro)** Puerto USB 3.2 Gen2x2 Tipo-C (USB32_TC1) Altavoz frontal (lima)** 10 Puertos USB 3.2 Gen1 (USB32_34) -
Página 14: Diagrama De Bloques
1.5 Diagrama de bloques... -
Página 15: Capítulo 2 Instalación
Z790 PG Lightning/D4 Capítulo 2 Instalación Esta es una placa base con un factor de forma ATX. Antes de instalar la placa base, analice la configuración del chasis para garantizar que dicha placa encaja en él. Precauciones previas a la instalación Tenga en cuenta las siguientes precauciones antes de instalar los componentes de la placa base o cambiar cualquier configuración de esta. -
Página 16: Instalar La Cpu
2.1 Instalar la CPU 1. Antes de insertar la CPU de 1700 contactos en el zócalo, compruebe si la tapa PnP está en este, si la superficie de la CPU no está limpia o si hay contactos doblados en el mencionado zócalo. - Página 17 Z790 PG Lightning/D4 Si se quita el procesador, guarde y reemplace la cubierta. Debe colocarse la cubierta si desea devolver la placa base para el servicio posterior.
-
Página 18: Instalar El Ventilador Y El Disipador Térmico De La Cpu
2.2 Instalar el ventilador y el disipador térmico de la CPU... -
Página 19: Instalar Módulos De Memoria (Dimm)
Z790 PG Lightning/D4 2.3 Instalar módulos de memoria (DIMM) Esta placa base proporciona cuatro ranuras DIMM DDR4 (Double Data Rate 4) de 288 contactos y es compatible con la tecnología de memoria de doble canal. 1. Para la configuración de dos canales, siempre debe instalar pares de módulos DIMM DDR4 idénticos (de la misma marca, velocidad, tamaño y tipo de chip). -
Página 21: Conectar La Base De Conexiones Del Panel Frontal
Z790 PG Lightning/D4 2.4 Conectar la base de conexiones del panel frontal Cables del panel frontal Base de conexiones del panel del sistema Power SW (-) RESET SW (+) Power SW (+) RESET SW (-) Power LED (-) HDD LED (-) -
Página 22: Instalar La Placa Base
2.5 Instalar la placa base... -
Página 23: Instalar Unidades Sata
Z790 PG Lightning/D4 2.6 Instalar unidades SATA Unidad óptica Unidad SATA Cable de datos SATA... - Página 24 Conector de alimentación SATA Conector de datos SATA...
-
Página 25: Instalar Una Tarjeta Gráfica
Z790 PG Lightning/D4 2.7 Instalar una tarjeta gráfica CLICK! -
Página 26: Ranuras De Expansión (Ranuras Pcie)
Ranuras de expansión (ranuras PCIe) Hay 5 ranuras PCI Express en la placa base. Antes de instalar una tarjeta de expansión, asegúrese de que la fuente de alimentación está apagada o que el cable de alimentación está desenchufado. Lea la documentación de la tarjeta de expansión y realice los ajustes de hardware necesarios para la tarjeta antes de iniciar la instalación. -
Página 27: Conectar Dispositivos Periféricos
Z790 PG Lightning/D4 2.8 Conectar dispositivos periféricos... -
Página 28: Enchufar Los Conectores De Alimentación
2.9 Enchufar los conectores de alimentación... -
Página 29: Encender El Producto
Z790 PG Lightning/D4 2.10 Encender el producto... -
Página 30: Instalación De Los Puentes
2.11 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de CMOS (CLRMOS1) (consulte la página 6, nº... -
Página 31: Conectores Y Bases De Conexiones Incorporados
Z790 PG Lightning/D4 2.12 Conectores y bases de conexiones incorporados Las bases de conexiones y los conectores incorporados NO son puentes. NO coloque tapas de puente sobre estas bases de conexiones y conectores. Si coloca tapas de puente sobre las bases de conexiones y los conectores dañará... - Página 32 LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la página 6, n.º 20) Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones. SPK_PLED1 SPEAKER DUMMY DUMMY PLED+ PLED+...
- Página 33 Z790 PG Lightning/D4 Base de conexiones USB 2.0 (USB_1_2 de 9 contactos) (consulte la página 6, n.º 23) Esta placa base tiene otra base de conexiones. Cada base de conexiones USB 2.0 admite dos puertos. USB_1_2 USB_PWR DUMMY USB_PWR Cabezales USB 3.2 Gen1 (USB32_8_9 de 19 contactos) (consulte la página 6, n.º...
- Página 34 Base de conexiones USB 3.2 Gen1 de tipo C en el panel frontal (USB32_TC2 de 20 contactos) (consulte la página 6, n.º 14) Existe una base de conexiones USB 3.2 Gen1 de tipo C en el panel frontal en esta placa base.
- Página 35 Z790 PG Lightning/D4 Conectores del ventilador de la bomba de agua/chasis (CHA_FAN1/WP de 4 contactos) (consulte la página 6, n.º 8) (CHA_FAN2/WP de 4 contactos) (consulte la página 6, n.º 29) (CHA_FAN3/WP de 4 contactos) (consulte la página 6, n.º 7) (CHA_FAN4/WP de 4 contactos) (consulte la página 6, n.º...
- Página 36 Conector del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la página 6, n.º 3) Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.
- Página 37 Z790 PG Lightning/D4 Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la página 6, n.º 10) Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13.
- Página 38 Conector SPI TPM (SPI_TPM_J1 de 13 contactos) (consulte la página 6, n.º 21) Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.
- Página 39 Z790 PG Lightning/D4 Base de conexiones de LED RGB (RGB_LED1 de 4 contactos) (consulte la página 6, n.º 18) Esta base de conexiones RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.
- Página 40 Bases de conexiones de LED direccionables (ADDR_LED1 de 3 contactos) (consulte la página 6, n.º 26) (ADDR_LED2 de 3 contactos) (consulte la página 6, n.º 11) (ADDR_LED3 de 3 contactos) (consulte la página 6, n.º 13) La base de conexiones se usa para conectar el alargador de LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación LED.
- Página 41 Z790 PG Lightning/D4 1. Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse. 2. Antes de instalar o quitar el cable de LED RGB, apague el sistema y desenchufe el cable de alimentación de la fuente de alimentación.
- Página 42 Conector de señal eDP (EDP1 de 40 contactos) (consulte la página 7, n.º 30) Este conector situado en la parte inferior es para un monitor LCD que admite un conector DisplayPort integrado interno (eDP). *Consulte la página 48 para obtener más instrucciones sobre cómo ajustar el brillo. Señal LCD_BLT_VCC LCD_BLT_VCC...
-
Página 43: Comprobador Posestado
Z790 PG Lightning/D4 2.13 Comprobador posestado La función Comprobador posestado (PSC, Post Status Checker) diagnostica el equipo cuando el usuario lo enciende. Emite una luz roja cuando la CPU, la memoria, la interfaz VGA o el almacenamiento no funciona correctamente. Las luces se apagan cuando los cuatro elementos mencionados anteriormente funcionan con normalidad. -
Página 44: Guía De Instalación Del Módulo Wifi M.2 Wifi/Bt Pcie E Intel® Cnvi (Wifi/Bt Integrado)
2.14 Guía de instalación del módulo WiFi M.2 WiFi/BT PCIe e Intel® CNVi (WiFi/BT integrado) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. El zócalo M.2 (Clave E), es compatible con el módulo 2230 WiFi/BT PCIe WiFi e Intel®... - Página 45 Z790 PG Lightning/D4 Paso 3 Inserte suavemente el módulo WiFi/ BT PCIe WiFi o Intel® CNVi (WiFi/ BT integrado) en la ranura M.2. Tenga en cuenta que el módulo solamente encaja en una orientación. Paso 4 Apriete el tornillo con un destornillador para fijar el módulo...
-
Página 46: Instalar El Módulo De Unidad De Estado Sólido
2.15 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_1) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. El zócalo Hyper M.2 (M2_1, Clave M) es compatible con los modos de tipo 2260/2280 PCIe Gen4x4 (64 Gb/s). - Página 47 Z790 PG Lightning/D4 Paso 3 Antes de instalar un módulo de unidad de estado sólido M.2, afloje los tornillos para quitar el disipador térmico M.2. *Retire las películas protectoras de la parte inferior del disipador térmico M.2 antes de instalar un módulo de unidad de estado sólido M.2.
- Página 48 Paso 6 Apriete el tornillo con un destornillador para fijar el módulo en su lugar. No apriete en exceso el tornillo, ya que podría dañar NUT2 NUT1 el módulo. Omita el paso 6 si el módulo de unidad de estado sólido M.2 es del tipo 2280.
- Página 49 Z790 PG Lightning/D4 Paso 8 Apriete los tornillos con un destornillador para fijar el módulo (si su módulo de unidad de estado sólido M.2 es del tipo 2280) y el disipador térmico M.2 en su lugar en el orden que se muestra. Apriete el tornillo opuesto al conector M.2...
- Página 50 2.16 Guía de instalación del módulo de unidad de estado sólido M.2 (M2_2) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. El zócalo Hyper M.2 (M2_2, Clave M) es compatible con los modos de tipo 2242/2260/2280 PCIe Generación 4 x 4 (64 Gb/s).
- Página 51 Z790 PG Lightning/D4 Paso 3 Mueva el separador en función del tipo y longitud el módulo. El separador se coloca en la ubicación de la tuerca C de forma predeterminada. Omita los pasos 3 y 4 y vaya al paso 5 si va a utilizar la tuerca predeterminada.
- Página 52 2.17 Guía de instalación del módulo M.2 SSD (M2_3 y M2_4) El M.2 es un conector de borde de tarjeta versátil y de pequeño tamaño cuya misión es reemplazar a mPCIe y mSATA. Zócalo Hyper M.2 (M2_3, Clave M), compatible con los modos de tipo 2260/2280 SATA3 6,0 Gb/s y PCIe Generación 4 x 4 (64 Gb/s).
- Página 53 Z790 PG Lightning/D4 Paso 3 Mueva el separador en función del tipo y longitud el módulo. El separador se coloca en la ubicación de la tuerca B de forma predeterminada. Omita los pasos 3 y 4 y vaya al paso 5 si va a utilizar la tuerca predeterminada.
- Página 54 2.18 Modificar el brillo de la pantalla para eDP en Windows® En la presente sección se explica cómo modificar el brillo de la pantalla en Windows® cuando se utiliza un panel eDP. He aquí un ejemplo de configuración para Windows® 11. Los procedimientos de configuración pueden variar según los distintos sistemas operativos.
- Página 55 Z790 PG Lightning/D4 Paso 3 Es posible que aparezca también otro cuadro de verificación: Mejore del rendimiento de la batería optimizando el contenido que se muestra en pantalla y el brillo. Si resulta necesario, seleccione el cuadro de verificación para activar el control de brillo adaptativo al...
-
Página 56: Renuncia De Responsabilidad
Las especificaciones e información contenidas en esta documentación se proporcionan solo a título informativo y en cualquier momento pueden cambiar sin previo aviso, y no se deben considerar como una obligación para ASRock. ASRock no se responsabiliza de ningún error u omisión que puedan aparecer en esta documentación. - Página 57 CONTRATO DE LICENCIA DE SOFTWARE DE USUARIO FINAL DE INTEL IMPORTANTE - LEA ANTES DE PROCEDER A COPIAR, INSTALAR O UTILIZAR. LICENCIA. El receptor de la licencia obtiene una licencia en el marco de lo establecido en los derechos de autor de Intel para reproducir el software de Intel solo en su forma binaria y sin modificación alguna, (con la documentación que lo acompaña, el "software") para uso personal del receptor de la licencia únicamente, y no para uso comercial, en relación con los productos basados en Intel para los que se ha proporcionado el software, sujeto a las...
- Página 58 TERMINACIÓN DE LA PRESENTE LICENCIA. En cualquier momento, Intel o bien el sublicenciatario podrán rescindir esta licencia en caso de que el receptor de la licencia incumpla cualquiera de sus condiciones. Con posterioridad a la terminación, el receptor de la licencia procederá...
- Página 59 UE está disponible en http://www.asrock.com ASRock trabaja en el concepto de diseño ecológico para diseñar y fabricar nuestros productos y se asegura de que cada etapa del ciclo de vida del producto ASRock cumple las normativas medioambientales globales. Además, ASRock revela la información pertinente basándose en requisitos legales.
