Infra MI 2-300 CD Manual De Operación página 11

1

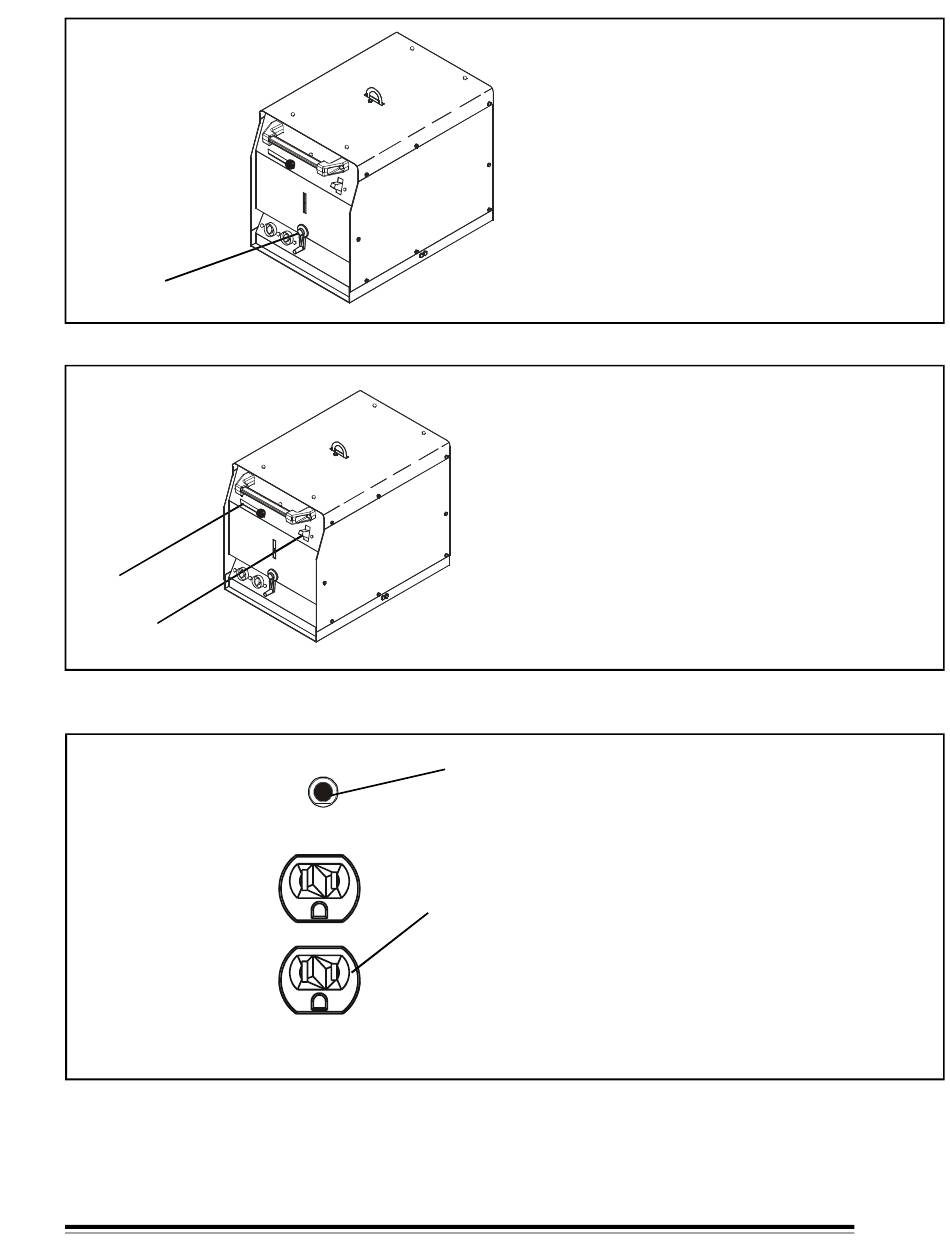

FIGURA 4-5
1
2
FIGURA 4-6 INTERRUPTOR DE RANGO Y DE LINEA.
120 VCA
15 AMP.
FIGURA 4-7
PM0575
1 CONTROL DE AJUSTE DE CORRIENT E.
soldadura segun la necesidad de aplicación. Gire la manivela en
el sentido de las manecillas del reloj para aumentar la corriente de
salida y gire en sentido contrario para disminuir la corriente.
CONTROL DE AJUSTE DE CORRIENTE.
1 SELECTOR DE RANGO
Use este control para seleccionar la corriente de soldadura segun
el rango elegido( ver Figura 4-4).
2.- INT ERRUPTOR DE LINEA.
Use este interruptor para encender ( DENTRO )
maquina ( FUERA ).
1
1.- RESTABLECEDOR CB1
El restablecedor termico CB1 proteje a la unidad
contra sobrecargas en el receptaculo de 120 V.
Revise si el restablecedor esta activado
(Abierto), restablezca la proteccion con solo
pulsar el boton si es necesario.
2
2.- Receptaculo Duplex de 120 Volts CA
El receptaculo esta protegido contra sobrecargas por
el restablecedor CB1
RECEPTACULO DUPLEX 120 VCA-15 A
Use este control (manivela) para seleccionar la corriente de
o apagar la
6
