Leviton ZLD1Z-I0W Instrucciones De Instalación

ADVERTENCIAS
• PARA EVITAR INCENDIO, DESCARGA ELÉCTRICA O LA MUERTE, ¡APAGUE LA
ELECTRICIDAD EN EL INTERRUPTOR DE CIRCUITO O FUSIBLE Y COMPRUEBE QUE
LA ELECTRICIDAD ESTÉ APAGADA ANTES DE CABLEAR!
• Debe ser instalado y/o utilizado de conformidad con los códigos y reglamentos eléctricos
apropiados.

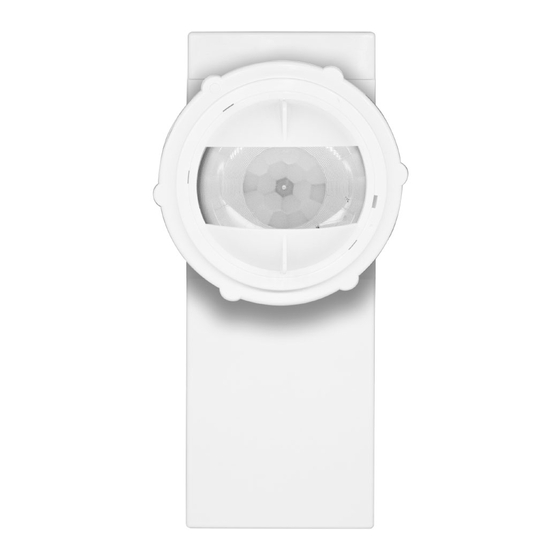

Descripción del Producto
El Sensor Smart Integrado y Fotocelda de Leviton utiliza la tecnología de Bluetooth
su configuración. Está destinado para utilizarse con Controladores de Conmutación o LED de
0-10V y Balastros Fluorescentes, y utiliza una tecnología de detección de Infrarrojo Pasivo
(PIR) para monitorear la ocupación de un espacio mediante el uso de lentes avanzados.
Los lentes especializados proporcionan un Campo de Visión extendido para aplicaciones de
bahía baja-media y bahía media-alta.
Los Sensores Smart Integrados de Leviton combinan sensores múltiples con la tecnología
para ofrecer el control de la iluminación de manera automática y eficiente. Los sensores
de ocupación ENCIENDEN las luces–y las mantienen ENCENDIDAS–siempre y cuando
el espacio esté ocupado y las APAGA cuando el espacio se desocupa y ha transcurrido el
tiempo del reloj de apagado retardado. La fotocelda detecta la luz natural y sube o baja la
atenuación de la iluminación según sea necesario para obtener una eficacia adicional de la
energía y beneficios para la comodidad de los ocupantes. El sensor analiza y se ajusta de
manera continua para garantizar una iluminación adecuada bajo condiciones cambiantes.
Para un Funcionamiento Óptimo
Los lentes del sensor ZLD1Z-I0W establecen docenas de zonas de detección. El sensor
es sensible al calor emitido por el cuerpo humano. Con la finalidad de activar el sensor, la
fuente de calor debe moverse de una zona de detección a otra. El dispositivo es más eficaz
para detectar movimiento a través de su campo de visión, y menos eficaz para detectar
movimiento directamente hacia o fuera del sensor. Tenga esto en mente al seleccionar la
ubicación de la instalación. Recuerde que los sensores de ocupación responden a cambios
rápidos en la temperatura, por lo tanto debe tener cuidado de NO montar el dispositivo cerca
de una fuente de control de clima (es decir, radiadores, intercambiadores de aire y aire
acondicionado). Las corrientes calientes o frías se registrarán como movimiento del cuerpo
para el dispositivo y lo activarán si la unidad está montada demasiado cerca. Se recomienda
montar el sensor de ocupación al menos a 1.8 metros (6 pies) de distancia de una fuente de
control de clima.
Herramientas Necesarias:
• Alicates Pelacables
• Cuchillas
• Destornillador Ranurado #0
Instalación
1.
ADVERTENCIA: PARA EVITAR INCENDIO, DESCARGA ELÉCTRICA O LA MUERTE,
¡APAGUE LA ELECTRICIDAD en el interruptor de circuito o fusible y compruebe que la
electricidad esté apagada antes de cablear!
2.
Prepare y conecte los cables. Consulte el diagrama de cableado adecuado.
Para el cableado de control de 0-10V: Conecte el cable color VIOLETA a la terminal de
ATENUACIÓN 0-10V (+) y el cable color GRIS o ROSA a la terminal de ATENUACIÓN
0-10V (-) utilizando los métodos de cableado Clase 1 ó Clase 2 de acuerdo a lo
indicado en estas instrucciones, las instrucciones del balastro/accesorio/conductor
o las indicaciones de la etiqueta del balastro/accesorio/conductor. Observe todos los
requerimientos de cualquier autoridad que tenga jurisdicción con respecto al tipo de
cable, mangas, métodos de aislamiento y similares.
3.
Instale el sensor.
a. El sensor está diseñado para ser instalado a través de un orificio de 33 mm (1.3
pulgadas) de diámetro en material de hasta 3.17 mm (0.125 pulgadas) de grosor.
Utilice la contratuerca para afianzar más el controlador, en caso de ser necesario.
b. Retire la tuerca del tubo del lente.
c. Instale el sensor a través del orificio y apriete la tuerca a no más de 1.69 Nm
(15 libras-pulgada).
d. Instale el lente alineando la marca en el lente 45o en sentido contrario a las
manecillas del reloj desde el extremo más próximo al sensor y girándolo 45o en
sentido de las manecillas para fijarlo en su lugar.
e. Instale la máscara opcional (en caso de ser requerido) alineando las marcas en el
lente y la máscara y girando la máscara.
f. Restablezca la energía en el interruptor de circuito o fusible.
NOTAS:
• Espere aproximadamente 30 segundos para hacerlo funcionar. Si las luces se
ENCIENDEN y el LED parpadea al ondear una mano frente al lente, entonces el sensor ha
sido instalado correctamente. Si la operación es diferente, consulte la sección de Detección
y Corrección de Fallas.
• El sensor está configurado previamente para funcionar sin ningún ajuste. En caso de que
desee cambiar los ajustes de fábrica, consulte la sección de Configuración.
Diagrama de Cableado
BLANCO
AZUL
Relé Único Interno
Sensor de Montaje en
LÍNEA
NEUTRO
Sensor Smart Integrado y Fotocelda
Partes Incluidas:
• Sensor del Accesorio (1)
• Lente Bahía Baja/Media (1)
• Lente Bahía Alta (1)
• Junta/Arandela Plana de Goma (1)
• Contratuerca (1)
• Cubierta de Máscara de Pasillo (2)
VIOLETA
ROSA
CARGA DE
ILUMINACIÓN
Accesorio
ALIMENTACIÓN
DE LÍNEA DEL
CIRCUITO DE
ILUMINACIÓN
Cat. Núm. ZLD1Z-I0W
PRECAUCIONES
Para aplicaciones en interiores o exteriores.
INSTRUCCIONES DE INSTALACIÓN
™ 5.0 para
LED, Balastro Electrónico, Uso General @ 120V 6.7 A
LED, Balastro Electrónico, Uso General @ 230V 5.0 A
LED, Balastro Electrónico, Uso General @ 277V 5.0 A
Capacidad Nominal de Torsión Terminal 0.3 Nm (2.6 libras-pulgadas)
Temperatura de Almacenamiento -40°C a 85°C (-40°F a 185°F)
* Cuando se instala en una caja/accesorio adecuado clasificado como IP66.
Altura de Montaje
(pies)
8 (2.43 m)
15 (4.57 m)
20 (6 m)
20 (6 m)
30 (9.14 m)
40 (12.2 m)
ESPECIFICACIONES
Voltaje de Entrada/Frecuencia 120-277 VCA, 50/60 Hz
Corriente de Entrada
Máximo 15 mA
En Reposo 8 mA
Capacidades Nominales de Carga
Resistiva, Tungsteno @ 120V 800 W
Resistiva, Tungsteno @ 230V 1150 W
Resistiva, Tungsteno @ 277V 1400 W
Motor @ 120-277V 1/3 hp
Control de Atenuación 0-10V 50 mA MÁXIMO (sumidero)
Clasificación Ambiental IP66* (Tipo 3R)
Conexiones de la Red Bluetooth 5.0
Temperatura Operativa -40°C a 75°C (-40°F a 167°F)
Humedad Relativa 0% a 90% HR, Sin Condensación
Propósito del Control Equipo de Manejo de Energía
Grado de Contaminación 2
Voltaje de Impulsos 4000V
Tipo de Control de Acción 1
Ancho: 35.3 mm (1.39 pulgadas)
Dimensiones Largo: 95.3 mm (3.75 pulgadas)
Profundidad: 23 mm (0.91 pulgadas)
CAMPO DE VISIÓN
Lente del Campo de
Visión (pies cuadrados)
Bahía Baja 2050 (190.4 m
Bahía Baja 1750 (162.5 m
Bahía Baja 1850 (171.8 m
Bahía Alta 2300 (213.6 m
Bahía Alta 5300 (492.3 m
Bahía Alta 8250 (766.4 m
DI-000-ZLD1Z-42B
ESPAÑOL
Mayor Menor
(pies cuadrados)
2 ) 900 (83.6 m 2 )
2 ) 750 (69.6 m 2 )
2 2
) 350 (32.5 m )
2 2
) 1050 (97.5 m )
2 2
) 800 (74.3 m )
2 ) 550 (51 m 2 )
