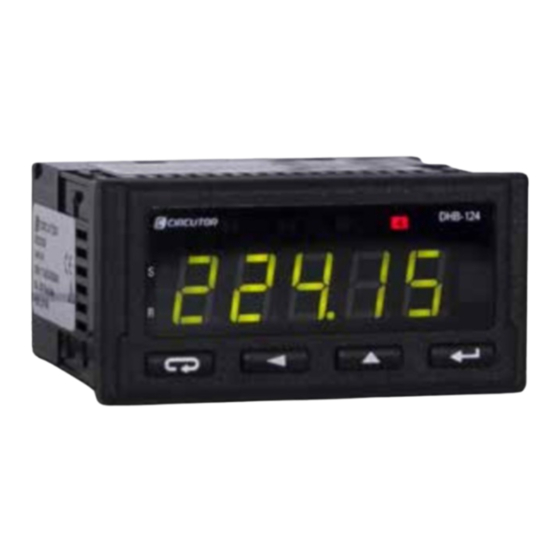

- Página 1 Contador de impulsos, frecuencia y tiempo DHB-102 DHB-124 MANUAL DE INSTRUCCIONES (M042B01-01-17A)
- Página 2 DHB-102 DHB-124 Manual de Instrucciones...
-
Página 3: Precauciones De Seguridad
En el presente manual, si las instrucciones precedidas por este símbolo no se respetan o realizan correc- tamente, pueden ocasionar daños personales o dañar el equipo y /o las instalaciones. CIRCUTOR, SA se reserva el derecho de modifi car las características o el manual del producto, sin previo aviso. LIMITACIÓN DE RESPONSABILIDAD... -
Página 4: Tabla De Contenido
3�3�2�- RELACIÓN DE BORNES, MODELOS DHB-124� ����������������������������������������������������������������������� 10 3�4�- ESqUEMA DE CONEXIONADO �������������������������������������������������������������������������������������������������������������� 11 3�4�1�- CONEXIÓN DE UN SENSOR TIPO NPN, MODELOS DHB-102 y DHB-124� ��������������������������� 11 3�4�2�- CONEXIÓN DE UN SENSOR TIPO PNP, MODELOS DHB-102 y DHB-124� ���������������������������� 11 3�4�3�-CONEXIÓN DE UN SENSOR TIPO CON SALIDA TIPO REED RELé/RELé, MODELOS... -
Página 5: Histórico De Revisiones
DHB-102 DHB-124 HISTÓRICO DE REvISIONES Tabla 1: Histórico de revisiones� Fecha Revisión Descripción 11/14 M042B01-01-14A Versión Inicial Modificaciones en los apartado: 07/15 M042B01-01-15A 2 - 3.3 - 3.4 - 4.5 - 4.6 - 4.7 - 4.9.1.- 4.9.3.5.- 5 Modificaciones en los apartado:... -
Página 6: Comprobaciones A La Recepción
- display LCD, para visualizar todos los parámetros. - 3 entradas, totalmente programables. - 2 salidas analógicas, totalmente programables.(modelo DHB-124) - 1 relé de alarma, totalmente programable (modelo DHB-102). - 3 relés de alarma, totalmente programables (modelo DHB-124). - Comunicaciones RS-485, MODBUS RTU©. (modelo DHB-124). -
Página 7: Instalación Del Equipo
DHB-102 DHB-124 3�- INSTALACIÓN DEL EqUIPO 3.1.- RECOMENDACIONES PREVIAS Para la utilización segura del equipo es fundamental que las personas que lo manipulen sigan las medidas de seguridad estipuladas en las normativas del país donde se está utilizando, usando el equipo de protección individual nece- sario y haciendo caso de las distintas advertencias indicadas en este manual de instrucciones. -
Página 8: 3�2�- Instalación
DHB-102 DHB-124 3.2.- INSTALACIÓN La instalación del equipo se realiza en panel. El espesor no debe exceder los 6mm. Taladro del panel de 92 x 45 +0.6 +0.6 Con el equipo conectado, los bornes, la apertura de cubiertas o la eliminación de elementos, puede dar acceso a partes peligrosas al tacto. -
Página 9: 3�3�- Bornes Del Equipo
DHB-102 DHB-124 3.3.- BORNES DEL EQUIPO 3�3�1�- Relación de bornes, modelo DHB-102 � Tabla 2:Relación de bornes del DHB-102� Bornes del equipo 10: W3 -, Entrada contador auxiliar 1: S/S +, Start/Stop de contar ( contador descendente) 11: 24v DC(+),Salida de alimentación para un trans-... -
Página 10: 3�3�2�- Relación De Bornes, Modelos Dhb-124
17: Alimentación auxiliar 36: AL4, Salida de relé alarma 4 (NA) 29 30 31 32 33 34 35 36 DHB-102 / DHB-124 Figura 3:Bornes del DHB-124� Nota: Las lineas de entrada, salida, alimentación auxiliar y comunicaciones RS-485 están se- paradas galvánicamente entre ellas. -
Página 11: 3�4�- Esquema De Conexionado
+ W1 + 24V Power Supply - 24V Figura 5: Conexión de un sensor con salida tipo PNP, modelos DHB-102 y DHB-124� El valor del rango de tensión de control debe estar en 5 ... 24V en Manual de Instrucciones... -
Página 12: 3�4�3�-Conexión De Un Sensor Tipo Con Salida Tipo Reed Relé/Relé, Modelos
Power Supply Reed relay / Relay Figura 6: Conexión de un sensor con salida tipo Reed Relé/ Relé, modelos DHB-102 y DHB-124� El valor del rango de tensión de control debe estar en 5 ... 24V en Manual de Instrucciones... -
Página 13: Funcionamiento
DHB-102 DHB-124 4�- FUNCIONAMIENTO 4.1.- ENTRADAS El equipo dispone de 3 entradas de contador: W1, Entrada del contador principal, bornes 5 y 6 de la Tabla 2 y Tabla 3 W3, Entrada de contador auxiliar a la principal, cuando el equipo trabaja en modo Contador o Encoder. -
Página 14: 4�2�- Display
DHB-102 DHB-124 4.2.- DISPLAY El display está dividido en 2 áreas: Datos de medida Unidad medida Figura 7: áreas del display del DHB-1xx área de datos de medida, donde se visualiza el valor del parámetro medido o calcu- lado por el equipo. -
Página 15: 4�3�- Funciones De Teclado
DHB-102 DHB-124 Ejemplo: En una medida de frecuencia podemos programar que el display esté en color verde cuando la frecuencia sea menor de 50 Hz, en color naranja cuando esté entre 50 Hz y 70 Hz y en color rojo para frecuencias mayores de 70 Hz. Ver apartado “4.7.4 Display”. -
Página 16: 4�4�- Ajuste De Ecuaciones No Lineales
DHB-102 DHB-124 4.4.- AJUSTE DE ECUACIONES NO LINEALES Normalmente la medida de un instrumento viene dada por la ecuación de una recta, es decir, tenemos dos pares de puntos que nos relacionan medida con indicación. Pero puede darse el caso en que dos puntos no sean suficientes para ajustar el funcionamien- to de la señal. -
Página 17: 4�5�- Alarmas
DHB-102 DHB-124 4.5.- ALARMAS El equipo DHB-102 está provisto con : 1 relé de alarma, Alarma 1, bornes 13 y 14 de la , con contacto normalmente Tabla 2 abierto (NA). 3 alarma, Alarma 2, 3 y 4, totalmente programables pero que no están asociadas a ningún relé. - Página 18 Alarma Alarma habilitada DHB-102 DHB-124 habilitada Alarma deshabilitada Alarma Cantidad Alarma deshabilitada medida deshabilitada Salida Cantidad Salida alarma Cantidad alarma medida medida Salida Salida alarma alarma Alarma Alarma habilitada habilitada Alarma Alarma habilitada Alarma habilitada Alarma deshabilitada deshabilitada Cantidad Alarma...
-
Página 19: 4�6�- Entradas Start/Stop Y Reset
Entrada START/STOP. (Bornes 1 y 2 de la Tabla 2 Tabla 3 Esta entrada permite encender o parar el contador. 29 30 31 32 33 34 35 36 DHB-102 / DHB-124 S/S + S/S - + 24V Power START/STOP Input Supply Figura 11: Conexión de las entradas START/STOP... -
Página 20: 4�7�- Configuración
DHB-102 DHB-124 4.7.- CONFIGURACIÓN. El equipo dispone de diferente menús de configuración, desde donde se pueden configurar : Los parámetros del contador principal, W1. Los parámetros del contador adicional, W2. Los parámetros del ajuste de ecuaciones no lineales. El display. - Página 21 DHB-102 DHB-124 El DHB-1xx no graba los cambios hasta finalizar la configuración completa. Si se realiza un reset antes de la conclusión de dicha configuración o no se pulsa ninguna tecla durante 30 segundos, la configuración realizada no queda almacenada en memoria.
-
Página 22: 4�7�1�- Parámetros Del Contador Principal
DHB-102 DHB-124 4�7�1�- PARáMETROS DEL CONTADOR PRINCIPAL En este menú se configuran los parámetros del contador principal, W1. Pulsar la tecla para acceder al primer parámetro de configuración. Figura 16:Pantalla de contador principal 4�7�1�1�- TIPO DE ENTRADA En esta pantalla se selecciona el tipo de entrada del contador principal del equipo ( Figura 17 En la pantalla se visualiza el símbolo y el valor configurado alternativamente. - Página 23 DHB-102 DHB-124 Para saltar al siguiente parámetro del menú, pulsar la tecla Al pulsar la tecla salta a la pantalla principal del menú de parámetros del contador princi- pal ( Figura 16 valor por defecto: Contador de pulsos. 4�7�1�2�- MéTODO DE CONvERSIÓN Nota: Parámetro aplicable a los tipos de entradas : Contador de pulsos, Frecuencia, Tacó-...
- Página 24 DHB-102 DHB-124 4�7�1�3�- CONSTANTE DE CONvERSIÓN Nota: Parámetro aplicable a los tipos de entradas : Contador de pulsos, Frecuencia, Tacó- metro, Periodo y Encoder. En esta pantalla se configura la constante que se multiplicará o dividirá por el valor medido por...
- Página 25 DHB-102 DHB-124 4�7�1�4� TIEMPO MÍNIMO DE DURACIÓN DEL NIvEL BAJO DEL PULSO DE ENTRADA Nota: Parámetro aplicable a los tipos de entradas : Contador de pulsos, Frecuencia < 10kHz, Tacómetro, Periodo y Encoder. En esta pantalla se configura el tiempo mínimo de duración, en milisegundos, del nivel bajo del pulso de entrada, t-L1.
- Página 26 DHB-102 DHB-124 4�7�1�5� TIEMPO MÍNIMO DE DURACIÓN DEL NIvEL ALTO DEL PULSO DE ENTRADA Nota: Parámetro aplicable a los tipos de entradas : Contador de pulsos, Frecuencia < 10kHz, Tacómetro, Periodo y Encoder. En esta pantalla se configura el tiempo mínimo de duración, en milisegundos, del nivel alto del pulso de entrada, t-H1.
- Página 27 DHB-102 DHB-124 4�7�1�6� HABILITACIÓN DE LAS ENTRADAS EXTERNAS Nota: Parámetro aplicable a los tipos de entrada: Contador de pulsos, Contador de tiem- po de trabajo y Encoder. En esta pantalla se configura la habilitación de las entradas externas RESET y START/STOP.
- Página 28 DHB-102 DHB-124 4�7�1�7� RESET AUTOMáTICO DE LOS CONTADORES / TIEMPO DE MEDIDA Nota: Parámetro aplicable a los tipos de entradas : Contador de pulsos, Frecuencia < 10kHz, Tacómetro, Periodo, Contador de tiempo de trabajo y Encoder. Si hemos seleccionado como tipo de entrada: - Contador de pulsos, Contador de tiempo de trabajo o Encoder�...
- Página 29 DHB-102 DHB-124 Tipo Frecuencia < 10kHz y Tacómetro : 0.5 ... 20s. Tipo Periodo : 0.5 ... 11s. Tipo Periodo largo : 0.5 ... 3600s. valor por defecto: 99999. 4�7�1�8� TIEMPO DE MEDIDA Nota: Parámetro aplicable a los tipos de entradas : Frecuencia, Tacómetro y Periodo.
- Página 30 DHB-102 DHB-124 4�7�1�9� FUNCIONES MATEMáTICAS Nota: Parámetro aplicable a los tipos de entradas : Contador de pulsos, Frecuencia, Ta- cómetro, Periodo y Encoder. Al valor medido por el contador se le puede aplicar una función matemática, modificando así el valor que se muestra por el display.
-
Página 31: 4�7�2� Parámetros Del Contador Auxiliar
DHB-102 DHB-124 4�7�2� PARáMETROS DEL CONTADOR AUXILIAR En esta pantalla se configuran los parámetros del contador auxiliar (W2). Pulsar la tecla para acceder al primer parámetro de configuración. Figura 27:Pantalla del contador auxiliar� 4�7�2�1� vALOR ACTUAL En esta pantalla se visualiza el valor actual del contador auxiliar, W2. - Página 32 DHB-102 DHB-124 Para saltar de una opción a otra, pulsar repetidamente la tecla Cuando la opción que se está visualizando sea la deseada, validar pulsando la tecla El equipo vuelve a la pantalla de la Figura 29 Para saltar al siguiente parámetro del menú, pulsar la tecla Al pulsar la tecla salta a la pantalla principal del menú...
- Página 33 DHB-102 DHB-124 4�7�2�4� TIEMPO MÍNIMO DE DURACIÓN DEL NIvEL BAJO DEL PULSO DE ENTRADA En esta pantalla se configura el tiempo mínimo de duración, en milisegundos, del nivel bajo del pulso de entrada, t- En la pantalla se visualiza el símbolo y el valor configurado alternativamente. ( Figura 31 Figura 31: Pantallas de tiempo mínimo de duración del nivel bajo del pulso de entrada.
- Página 34 DHB-102 DHB-124 Para saltar dígito, pulsar la tecla Cuando el valor sea el deseado, se valida pulsando la tecla En ese momento se selecciona la posición del punto decimal, que queda parpadeante. Para seleccionar el lugar del punto decimal, pulsar la tecla Validar pulsando la tecla .
- Página 35 DHB-102 DHB-124 4�7�2�7� RESET AUTOMáTICO DEL CONTADOR En este parámetro se programa el valor, a partir del cual, el contador se pondrá a 0. En algunos casos, una vez sobrepasado éste valor el contador no se pondrá a 0, ver Tabla 9 Tabla 9:valor después del Reset automático del contador�...
- Página 36 DHB-102 DHB-124 4�7�2�8� RESET DEL CONTADOR En esta pantalla se puede realizar el reset del contador auxiliar ( Figura 35 Figura 35:Pantalla de reset del contador auxiliar� Para poder editar el parámetro, pulsar la tecla Las opciones son: No se realiza el reset del contador auxiliar.
-
Página 37: 4�7�3 Ajuste De Ecuaciones No Lineales
DHB-102 DHB-124 4�7�3 AJUSTE DE ECUACIONES NO LINEALES Nota: Menú aplicable a los tipos de entradas : Contador de pulsos, Frecuencia, Tacómetro, Periodo y Encoder. En este menú se configuran los parámetros para realizar el ajuste de ecuaciones no lineales ( ver apartado”4.4.- AJUSTE DE ECUACIONES NO LINEALES”). - Página 38 DHB-102 DHB-124 4�7�3�2 vALORES MEDIDOS (Xi) En esta pantalla se configura el valor X1 (valor medido) correspondiente al primer punto de la ecuación. En la pantalla se visualiza el símbolo y el valor configurado alternativamente ( Figura 39 Figura 39:Pantallas de configuración de los valores medidos.
- Página 39 DHB-102 DHB-124 En ese momento se selecciona la posición del punto decimal, que queda parpadeante. Para seleccionar el lugar del punto decimal, pulsar la tecla Validar pulsando la tecla , el equipo vuelve a la pantalla de la Figura 40 Para saltar al siguiente parámetro del menú, pulsar la tecla...
-
Página 40: 4�7�4 Display
DHB-102 DHB-124 4�7�4 DISPLAy En este menú se configuran las características del display. Pulsar la tecla para acceder al primer parámetro de configuración. Figura 42:Menú de configuración del display 4�7�4�1� POSICIÓN MÍNIMA DEL PUNTO DECIMAL DEL vALOR DE vISUALIZACIÓN Nota: Menú aplicable a los tipos de entradas : Contador de pulsos, Frecuencia, Tacóme- tro, Periodo y Encoder. - Página 41 DHB-102 DHB-124 Para poder editar las opciones, pulsar la tecla Las opciones de color son: Verde. Naranja. Rojo. Para saltar de una opción a otra, pulsar repetidamente la tecla Cuando la opción que se está visualizando sea la deseada, validar pulsando la tecla...
- Página 42 DHB-102 DHB-124 Cuando la opción que se está visualizando sea la deseada, validar pulsando la tecla El equipo vuelve a la pantalla de la Figura 45 Para saltar al siguiente parámetro del menú, pulsar la tecla Al pulsar la tecla...
- Página 43 DHB-102 DHB-124 4�7�4�5� LÍMITE INFERIOR DE COLOR En pantalla podemos configurar el valor que designa el límite inferior de color. En la pantalla se visualiza el símbolo y el valor configurado alternativamente ( Figura 47 Figura 47:Pantallas límite inferior de color�...
- Página 44 DHB-102 DHB-124 Para seleccionar el lugar del punto decimal, pulsar la tecla Validar pulsando la tecla . El equipo vuelve a la pantalla de la Figura 48 Para saltar al siguiente parámetro del menú, pulsar la tecla Al pulsar la tecla salta a la pantalla principal del menú...
- Página 45 DHB-102 DHB-124 4�7�4�8�- DESBORDAMIENTO SUPERIOR En pantalla podemos configurar el valor por encima del cual, en el display, se visualizará las señales de desbordamiento superior En la pantalla se visualiza el símbolo y el valor configurado alternativamente ( Figura 50 Figura 50:Pantallas desbordamiento superior�...
-
Página 46: 4�7�5�- Alarma 1
DHB-102 DHB-124 4�7�5�- ALARMA 1 En este menú se configuran los parámetros de la alarma 1. Pulsar la tecla para acceder al primer parámetro de configuración. Figura 52:Pantalla de configuración del Relé de Alarma 1 4�7�5�1�- CONTADOR En esta pantalla se selecciona el contador sobre el que se va a aplicar la alarma. - Página 47 DHB-102 DHB-124 4�7�5�2�- TIPO DE ALARMA En esta pantalla podemos seleccionar el funcionamiento de la alarma (ver apartado “ 4.5.- ”). ALARMAS En la pantalla se visualiza el símbolo y el valor configurado alternativamente ( Figura 54 Figura 54:Pantallas de tipos de alarmas Para poder editar el parámetro, pulsar la tecla...
- Página 48 DHB-102 DHB-124 Para modificar el valor del dígito seleccionado, pulsar repetidamente la tecla Para saltar dígito, pulsar la tecla Cuando el valor sea el deseado, se valida pulsando la tecla En ese momento se selecciona la posición del punto decimal, que queda parpadeante.
- Página 49 DHB-102 DHB-124 4�7�5�5�- RETARDO EN LA CONEXIÓN y DESCONEXIÓN En esta pantalla se configura el retardo en la conexión y desconexión de la alarma. En la pantalla se visualiza el símbolo y el valor configurado alternativamente ( Figura 57 Figura 57:Pantallas de retardo de conexión/desconexión Para poder editar en el parámetro, pulsar la tecla...
-
Página 50: 4�7�6� Alarma 2
Ver apartado “4.7.5.- ALARMA 1” 4�7�7� ALARMA 3 En este menú se configuran los parámetros de la alarma 3. Esta alarma no está asociada a un relé en el modelo DHB-102. Ver apartado “4.7.5.- ALARMA 1” 4�7�8� ALARMA 4 En este menú se configuran los parámetros de la alarma 4. -
Página 51: 4�7�9�- Salidas (Modelo Dhb-124)
DHB-102 DHB-124 4�7�9�- SALIDAS (Modelo DHB-124) En este menú se configuran las salidas del equipo. Pulsar la tecla para acceder al primer parámetro de configuración. Figura 60:Pantalla de configuración de salidas 4�7�9�1�- SALIDA ANALÓgICA: CONTADOR (Modelo DHB-124) En esta pantalla se selecciona el contador sobre el que se va a aplicar la salida analógica En la pantalla se visualiza el símbolo y el valor configurado alternativamente. - Página 52 DHB-102 DHB-124 Para poder editar el parámetro, pulsar la tecla Los tipos que se pueden seleccionar, son: Tensión 0 ... 10V. Corriente 0 ... 20 mA. Corriente 4 ... 20 mA. Para saltar de una opción a otra, pulsar repetidamente la tecla Cuando la opción que se está...
- Página 53 DHB-102 DHB-124 4�7�9�4�- SALIDA ANALÓgICA: vALOR FONDO DE ESCALA (Modelo DHB-124) En esta pantalla configuramos el valor de visualización que deseamos tener en el fin de la sa- lida analógica (10 V o 20 mA dependiendo del tipo de salida seleccionada).
- Página 54 DHB-102 DHB-124 19200 bauds 38400 bauds. 57600 bauds. 115200 bauds. Para saltar de una opción a otra, pulsar repetidamente la tecla Cuando la opción que se está visualizando sea la deseada, validar pulsando la tecla El equipo vuelve a la pantalla de la Figura 65 Para saltar al siguiente parámetro del menú, pulsar la tecla...
- Página 55 DHB-102 DHB-124 El equipo vuelve a la pantalla de la Figura 66 Para saltar al siguiente parámetro del menú, pulsar la tecla Al pulsar la tecla salta a la pantalla principal del menú de salidas ( Figura 60 valor por defecto: 8 bits de datos - sin paridad- 1 bit de stop (r8n1) 4�7�9�7�- COMUNICACIONES MODBUS: DIRECCIÓN (Modelo DHB-124)
-
Página 56: 4�7�10� Servicio
DHB-102 DHB-124 4�7�10� SERvICIO En este menú se configuran los parámetros de servicio del equipo. Pulsar la tecla para acceder al primer parámetro de configuración. Figura 69:Pantalla de servicios 4�7�10�1�- CONFIgURACIÓN POR DEFECTO Pantalla que permite reestablecer la configuración por defecto del equipo. - Página 57 DHB-102 DHB-124 4�7�10�2� CONTRASEÑA En esta pantalla podemos introducir una contraseña para acceder a los menús de configura- ción del equipo. En la pantalla se visualiza el símbolo y el valor configurado alternativamente ( Figura 71 Figura 71:Pantallas de contraseña�...
- Página 58 DHB-102 DHB-124 4�7�10�4� vISUALIZACIÓN DE LA UNIDAD DE MEDIDA Pantalla que permite encender el LED que ilumina las unidades medidas en el caso de que se haya puesto la etiqueta adhesiva. Ver apartado “4.2.- DISPLAY” En la pantalla se visualiza el símbolo y el valor configurado alternativamente ( Figura 73 Figura 73:Pantalla de configuración de visualización de la unidad de medida.
- Página 59 DHB-102 DHB-124 No realizar el test Iniciar el test de visualización. Para parar, presionar la tecla parar el test, el equipo vuelve a poner por defecto la opción Para saltar de una opción a otra, pulsar repetidamente la tecla Cuando la opción que se está visualizando sea la deseada, validar pulsando la tecla...
-
Página 60: 4�8�- Ejemplos De Configuración
DHB-102 DHB-124 4.8.- EJEMPLOS DE CONFIGURACIÓN. A continuación se presentan tres ejemplos de posibles opciones de programación. Ejemplo 1 : Programación del equipo para trabajar con un caudalímetro con salida de relé de con los si- guientes parámetros: Constante del pulso: 1K - 4.3956 dm /pulso = 0.0043956 m... - Página 61 DHB-102 DHB-124 Ejemplo 2 : Programación de la salida analógica. Se quiere configurar una salida de 4...20 mA proporcional al caudal, 4 mA - 0 m /h, 20 mA - 125 m /h, los ajustes serían: P_An La salida analógica se aplicará sobre el contador principal, W1 : Inp1 ...
-
Página 62: 4�9�- Comunicaciones ( Modelo Dhb-124)
DHB-102 DHB-124 4.9.- COMUNICACIONES ( Modelo DHB-124) Los DHB-124 disponen de una salida de comunicación serie tipo RS-485 con protocolo de comunicaciones MODBUS RTU ® 4�9�1 CONEXIONADO� El estándar RS-485 permite la comunicación directa de 32 equipos en un solo enlace serie de 1200 m de largo (velocidad de 9600 bauds). - Página 63 DHB-102 DHB-124 4�9�3- MAPA DE MEMORIA MODBUS. Las direcciones Modbus están en formato decimal. Tabla 10:Tipo de valores en el mapa de memoria MODBUS� Dirección Tipo de valor Descripción 4000-4049 integer (16 bits) Valor que se da en un registro de 16 bits.
- Página 64 DHB-102 DHB-124 CONTADOR PRINCIPAL ( W1) Dirección Símbolo Descripción Constante de conversión Dirección 1 Dirección 2 Cons1 -19999 ... 99999 7228-7229 7614 Dirección 1 Dirección 2 Tiempo mínimo de duración del nivel bajo del pulso de entrada t_L1 0 ... 60000 s...
- Página 65 DHB-102 DHB-124 CONTADOR ADICIONAL (W2) Dirección Símbolo Descripción Constante de conversión Dirección 1 Dirección 2 Cons2 -19999 ... 99999 7236-7237 7618 Dirección 1 Dirección 2 Tiempo mínimo de duración del nivel bajo del pulso de entrada t_L2 0 ... 60000s...
- Página 66 DHB-102 DHB-124 AJUSTE DE ECUACIONES NO LINEALES Dirección Símbolo Descripción Dirección 1 Dirección 2 Valor esperado para punto nº 4 -19999 ... 99999 7258-7259 7629 Dirección 1 Dirección 2 Valor medido para punto nº 5 -19999 ... 99999 7260-7261 7630 Dirección 1...
- Página 67 DHB-102 DHB-124 AJUSTE DE ECUACIONES NO LINEALES Dirección Símbolo Descripción Dirección 1 Dirección 2 Valor esperado para punto nº 15 -19999 ... 99999 7302-7303 7651 Dirección 1 Dirección 2 Valor medido para punto nº 16 -19999 ... 99999 7304-7305 7652 Dirección 1...
- Página 68 DHB-102 DHB-124 DISPLAy Dirección Símbolo Descripción Color inferior valor Descripción (rojo) CoLdo 4010 (verde) green orange(naranja) Color medio valor Descripción (rojo) CoLbe 4011 (verde) green (naranja) orange Color superior valor Descripción (rojo) CoLUp 4012 (verde) green (naranja) orange Dirección 1 Dirección 2...
- Página 69 DHB-102 DHB-124 ALARMAS Dirección Símbolo Descripción Retardo en la conexión y desconexión (alarma 1) dLy1 4015 0 ... 900 s LED de la alarma 1 valor Descripción Led1 4016 Enclavamiento del LED de alarma desactivado Enclavamiento del LED de alarma activado Dirección 1...
-
Página 70: Descripción
DHB-102 DHB-124 ALARMAS Dirección Símbolo Descripción LED de la alarma 3 valor Descripción Led3 4024 Enclavamiento del LED de alarma desactivado Enclavamiento del LED de alarma activado Dirección 1 Dirección 2 Valor bajo de alarma 3 PRL3 -19999 ... 99999... - Página 71 DHB-102 DHB-124 SALIDAS ( Modelo DHB-124) Dirección Símbolo Descripción Tipo de salida analógica valor Descripción typa 4030 Salida de tensión 1...10V Salida de corriente 0...20mA Salida de corriente 4...20mA Velocidad de transmisión RS-485 valor Descripción 4800 bauds 9600 bauds baud...
- Página 72 DHB-102 DHB-124 SERvICIOS Símbolo Dirección Descripción Contraseña valor Descripción 4036 Sin contraseña 1 ... 60000 Rango de contraseña Hora actual Formato: hh.mm Hour 4037 hh: horas (0 ... 23) mm: minutos (0...59) Visualización de la unidad de medida valor Descripción...
- Página 73 DHB-102 DHB-124 ESTADO DEL EqUIPO Dirección Símbolo Descripción Estado del equipo. Describe el estado actual del equipo. Los eventos solo pueden ser borrados Descripción Posición Bit15 Sin uso Bit14 Sin uso Bit13 Sin uso Bit12 Sin uso Bit11 Sin uso...
-
Página 74: Características Técnicas
DHB-102 DHB-124 5�- CARACTERÍSTICAS TéCNICAS Modelo : DHB-102 Modelo: DHB-124 Código Alimentación auxiliar Código Alimentación auxiliar M22022 85 ... 253 V ~ / 85 ... 253 V M22021 85 ... 253 V ~ / 85 ... 253 V M220210020000 20 ... 40 V ~ / 20 ... 60 V M220220020000 20 ... - Página 75 DHB-102 DHB-124 Salidas analógicas (Modelo DHB-124) Corriente Tensión Rango nominal de la salida 0-20 mA o 4-20 mA 0 ... 10 V Resistencia de carga mínima ≤ 500Ω ≥ 500Ω Salidas de relés DHB-102 DHB-124 Cantidad Tensión máxima contactos abiertos 250 V ~ Corriente máxima...
- Página 76 DHB-102 DHB-124 Figura 77: Dimensiones del DHB-1xx� Manual de Instrucciones...
-
Página 77: Mantenimiento Y Servicio Técnico
Tel: 902 449 459 ( España) / +34 937 452 919 (fuera de España) email: sat@circutor.com 7�- gARANTÍA CIRCUTOR garantiza sus productos contra todo defecto de fabricación por un período de dos años a partir de la entrega de los equipos. CIRCUTOR reparará o reemplazará, todo producto defectuoso de fabricación devuelto duran- te el período de garantía. -
Página 78: Certificado Ce
DHB-102 DHB-124 8�- CERTIFICADO CE Manual de Instrucciones... -
Página 79: Anexo A : Mensajes Del Display
DHB-102 DHB-124 ANEXO A : MENSAJES DEL DISPLAy Después del encendido del equipo o durante el trabajo de medición, pueden aparecer las pantallas de error de la Tabla 21 Tabla 21:Mensajes de error Mensajes de error Desbordamiento superior del rango de valor de medida o de la indicación previamente programada. - Página 80 CIRCUTOR, SA Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelona) Tel: (+34) 93 745 29 00 - Fax: (+34) 93 745 29 14 www.circutor.es central@circutor.com...
