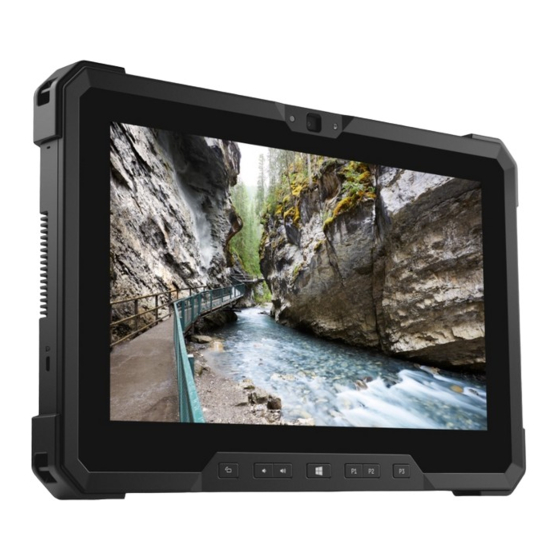

Dell Latitude 12 Rugged Extreme 7212 Manual Del Propietário
Ocultar thumbs
Ver también para Latitude 12 Rugged Extreme 7212:
- Manual del propietário (80 páginas) ,
- Manual del propietário (88 páginas)
Manuales relacionados para Dell Latitude 12 Rugged Extreme 7212
Resumen de contenidos para Dell Latitude 12 Rugged Extreme 7212
- Página 1 Tableta Latitude 12 Rugged Extreme: 7212 Manual del propietario Modelo reglamentario: T03H Tipo reglamentario: T03H002 Febrero de 2022 Rev. A04...
- Página 2 Una señal de PRECAUCIÓN indica la posibilidad de sufrir daño a la propiedad, heridas personales o la muerte. © 2017-2022 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o de...
- Página 3 Tabla de contenido Capítulo 1: Manipulación del equipo....................6 Instrucciones de seguridad..............................6 Antes de manipular el interior del equipo..........................6 Apagado de la computadoratableta: Windows 10......................7 Después de manipular el interior del equipo........................7 Capítulo 2: Extracción e instalación de componentes................. 8 Herramientas recomendadas...............................
- Página 4 Disipador de calor para SSD...............................34 Extracción del disipador de calor para SSD o PCIE....................34 Instalación del disipador de calor para SSD o PCIE....................35 Unidad de estado sólido (SSD) PCIe..........................35 Extracción de la unidad de estado sólido (SSD) PCIe....................35 Instalación de la unidad de estado sólido (SSD) PCIe....................36 Ventilador del sistema.................................
- Página 5 System Log (Registro del sistema)..........................77 Resolución del sistema de SupportAssist........................78 Capítulo 7: Solución de problemas....................79 Diagnóstico de evaluación del sistema previa al arranque (ePSA) de Dell 3.0............79 LED de diagnósticos................................79 Solución de problemas generales............................80 Capítulo 8: Accesorios de ecosistema..................... 82 Lápiz activo..................................
- Página 6 Su garantía no cubre daños originados por tareas de servicio que no estén autorizadas por Dell. Lea y siga las instrucciones de seguridad que se suministran con el producto.
- Página 7 PRECAUCIÓN: Para evitar daños en el equipo, utilice únicamente la batería diseñada para este equipo Dell específico. No utilice baterías diseñadas para otros equipos Dell. 1. Conecte los dispositivos externos, como un replicador de puerto o la base para medios y vuelva a colocar las tarjetas, como una tarjeta ExpressCard.
- Página 8 Extracción e instalación de componentes Esta sección ofrece información detallada sobre cómo extraer o instalar los componentes de su equipo. Temas: • Herramientas recomendadas • Lista del tamaño de los tornillos • Batería • Instalación de la batería cuando la correa en cruz está colocada: opcional •...
- Página 9 El uso de baterías incompatibles puede aumentar el riesgo de incendio o explosión. Sustituya la batería únicamente por una batería compatible de Dell. La batería está diseñada para funcionar con la tableta Dell. No utilice una batería de otra computadora en la tableta.
- Página 10 La batería se libera de la bahía de la batería. 4. Levante el borde de la batería que salta. Extracción e instalación de componentes...
- Página 11 Extracción e instalación de componentes...
- Página 12 El uso de baterías incompatibles puede aumentar el riesgo de incendio o explosión. Sustituya la batería únicamente por una batería compatible de Dell. La batería está diseñada para funcionar con la tableta Dell. No utilice una batería de otra computadora en la tableta.
- Página 13 La batería se libera de la bahía de la batería. 5. Levante el borde de la batería que salta para liberar la batería. Instalación de la batería 1. Inserte la batería en la ranura para batería. NOTA: Asegúrese de que el pin de metal de la batería esté alineado en su lugar. 2.
- Página 14 Instalación de la batería cuando la correa en cruz está colocada: opcional 1. Inserte la batería en la ranura para batería. 2. Deslice la batería en la ranura hasta que encaje en su lugar y se bloquee. 3. Deslice la correa de velcro en el soporte de correas. 4.
- Página 15 Inserción de la uSIM 1. Quite la batería izquierda. 2. Para insertar la uSIM, realice lo siguiente: a. Levante el pestillo y quite la tapa de la ranura de SIM. b. Inserte la tarjeta SIM en la ranura hasta que se bloquee en su lugar. NOTA: Asegúrese de que el chip dorado esté...
- Página 16 5. Inserte una punta trazadora de plástico cerca del botón de Windows [1]. NOTA: Se debe insertar la parte puntiaguda de la punta trazadora de plástico para evitar que se produzcan daños en el sello del LCD y en los ganchos que fijan la pantalla LCD al chasis de la tableta. 6.
- Página 17 8. Dé vuelta el ensamblaje de la pantalla a un ángulo menor de 90°. NOTA: Asegúrese de no dar vuelta el ensamblaje de la pantalla a un ángulo mayor de 90° porque los cables y los puertos del ensamblaje están conectados a la tarjeta madre del sistema y se pueden dañar los cables de la pantalla. 9.
- Página 18 a. Quite la cinta adhesiva que fija el cable de LVDS a la tarjeta madre del sistema [1]. b. Levante el pestillo con una punta trazadora de plástico de la tarjeta madre del sistema. c. Desconecte el conector del cable de LVDS de la ranura con una punta trazadora de plástico [2] y quite el cable [3]. d.
- Página 19 NOTA: NO quite ningún cable ni ninguna cinta adhesiva del panel de la pantalla, a menos que vaya a reemplazar los cables por separado. Instalación del ensamblaje de la pantalla 1. Coloque el chasis del sistema en una superficie plana. 2.
- Página 20 9. Reemplace los tornillos (19) para asegurar el ensamblaje de la pantalla a la tableta. NOTA: NO ajuste demasiado los tornillos para evitar que se dañen las roscas. 10. Coloque: Batería 11. Siga el procedimiento que se describe en Después de manipular el interior de la computadora.
- Página 21 NOTA: Evite que el lápiz digital cuelgue desconectado de su ranura cuando no se utiliza. 3. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Tarjeta WLAN Extracción de la tarjeta WLAN 1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
- Página 22 Instalación de la tarjeta WLAN 1. Inserte la tarjeta WLAN en la ranura de la tarjeta madre del sistema. NOTA: Asegúrese de que el pin de metal se inserte hacia abajo en la ranura de la tarjeta madre del sistema y de que se mantenga un ángulo MENOR de 30°.
- Página 23 Instalación de la tarjeta WWAN 1. Inserte la tarjeta WWAN en la ranura de la tarjeta madre del sistema. NOTA: Asegúrese de que el pin de metal se inserte hacia abajo en la ranura de la tarjeta madre del sistema. 2.
- Página 24 b. Ubique la batería de CMOS. c. Levante el pestillo del cable de la lectora de huellas dactilares con una punta trazadora de plástico y empuje el cable con cuidado fuera del pestillo [1]. NOTA: Asegúrese de desbloquear el cable de la lectora de huellas dactilares para liberar la batería de CMOS. d.
- Página 25 5. Coloque: Ensamblaje de la pantalla Batería 6. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Ensamblaje del botón de encendido Extracción del ensamblaje del botón de encendido 1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
- Página 26 NOTA: El cable del bus del ensamblaje del botón de encendido pasa por el hueco cuadrado en el soporte del botón de encendido. f. Libere la cinta adhesiva que fija el ensamblaje del botón de encendido. g. Empuje y libere el ensamblaje del botón de encendido del chasis con una punta trazadora de plástico [4]. h.
- Página 27 5. Conecte el cable del ensamblaje del botón de encendido y cierre el pestillo en la tarjeta madre del sistema. 6. Coloque: Ensamblaje de la pantalla Batería 7. Siga los procedimientos que se describen en Después de manipular el interior del equipo.
- Página 28 El puerto micro serie y el puerto del conector de alimentación están ensamblados como un solo componente para su conexión en la tarjeta madre del sistema de la tableta. Extracción e instalación de componentes...
- Página 29 NOTA: El malfuncionamiento de cualquiera de los componentes requiere la extracción de ambos: el puerto del conector de alimentación y el puerto micro serie. Instalación del puerto micro serie y del puerto del conector de alimentación 1. Inserte el puerto del conector de alimentación y el puerto micro serie en la ranura del chasis. 2.
- Página 30 e. Quite los (2) tornillos que fijan la cámara a la al chasis del sistema [1]. f. Levante la carcasa de la lente en el borde para insertar una punta trazadora de plástico en el hueco y levante la carcasa de la lente a un ángulo no mayor de 35°...
- Página 31 g. Dé vuelta la placa de circuito de la cámara con una punta trazadora de plástico [1]. h. Desconecte el cable de la cámara que fija el cable a la tarjeta madre del sistema [2]. Extracción e instalación de componentes...
- Página 32 Instalación de la cámara frontal 1. Alinee la placa de circuito de la cámara frontal sobre el chasis de la cámara. NOTA: El lado opuesto de la placa de circuito de la cámara está ubicado para conectar el cable en el conector. 2.
- Página 33 Micrófono Extracción del micrófono 1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo. 2. Extraiga: Batería Ensamblaje de la pantalla 3. Para quitar el micrófono, realice lo siguiente: a. Coloque la parte posterior del sistema sobre una superficie plana. b.
- Página 34 NOTA: NUNCA tire del cable del micrófono. En caso de que la placa de circuito no se libere con suavidad, empuje desde debajo de la placa de circuito del micrófono con una punta trazadora de plástico. Instalación del micrófono 1. Alinee la tarjeta madre del sistema del micrófono en el chasis de la tableta. 2.
- Página 35 PRECAUCIÓN: Si el sistema se ha encendido o ha estado en uso, la superficie del disipador de calor podría estar caliente. Asegúrese de levantar el disipador de calor con cuidado cuando este se enfríe. PRECAUCIÓN: NO doble ni dañe el túnel de cobre del disipador de calor. Cualquier daño puede causar el malfuncionamiento y el sobrecalentamiento de la tableta.
- Página 36 3. Para quitar la SDD, realice lo siguiente: a. Coloque la parte posterior del sistema sobre una superficie plana. b. Ubique la SSD. c. Quite el tornillo (1) que fija la SSD a la tarjeta madre del sistema [1]. d. Deslice y levante la tarjeta SSD para extraerla del conector en la tarjeta madre del sistema [2]. NOTA: Asegúrese de levantar la SSD a un ángulo NO mayor de 30°.
- Página 37 Ventilador del sistema Extracción del ventilador del sistema 1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo. 2. Extraiga: Batería Ensamblaje de la pantalla Disipador de calor 3. Para extraer el ventilador del sistema: a.
- Página 38 3. Coloque los (4) tornillos para fijar el ventilador del sistema al chasis de la tableta. 4. Conecte el cable del ventilador del sistema a la placa base. 5. Coloque: Disipador de calor Ensamblaje de la pantalla Batería 6. Siga los procedimientos que se describen en Después de manipular el interior del equipo.
- Página 39 f. Levante el pestillo y quite el cable de la cámara posterior [1]. g. Desconecte el cable del botón de encendido y el cable de NFC con un instrumento de plástico acabado en punta en la tarjeta madre [2]. h. Quite la cinta adhesiva que aísla el cable del lector de tarjeta microSD [3]. Levante el pestillo y deslícelo para quitar el cable del lector de tarjeta microSD [4].
- Página 40 k. Desconecte el pestillo del micrófono y quite el cable [1]. Desconecte el pestillo del lector de tarjetas inteligentes y quite el cable [2]. m. Desconecte el cable [3] y quite el cable del gancho de enrutamiento [4]. n. Quite los tornillos (2) que aseguran el cable de la cámara frontal [5]. o.
- Página 41 r. Quite la cinta adhesiva que protege el conector del cable de la placa de acoplamiento [1]. s. Levante el pestillo y deslícelo para quitar el cable de la placa de acoplamiento de la tarjeta madre [2]. t. Empuje con un instrumento de plástico acabado en punta para soltar el cable de entrada de CC [3] y quite el tornillo (1) que asegura el cable del ensamblaje del conector de alimentación [4].
- Página 42 PRECAUCIÓN: Después de quitar el cable del conector de acoplamiento de la clavija Pogo, se puede acceder al cable del altavoz. Asegúrese de quitar el cable de acoplamiento de la clavija Pogo antes de quitar el cable del altavoz. 4. Para quitar la tarjeta madre, realice lo siguiente: a.
- Página 43 f. Quite el tornillo (7) que asegura la tarjeta madre al chasis de la tableta [1]. g. Inserte el instrumento de plástico acabado en punta cerca de la ranura para tornillos del ventilador del sistema, deslícelo para levantarlo y levante la tarjeta madre para quitarla del chasis de la tableta [2]. Extracción e instalación de componentes...
- Página 44 NOTA: Asegúrese de que todos los cables conectados estén desconectados antes de levantar la tarjeta madre. Instalación de la placa base 1. Alinee la tarjeta madre del sistema con los orificios para tornillos en el chasis de la tableta. 2. Coloque los (7) tornillos para fijar la tarjeta madre del sistema al chasis de la tableta. Extracción e instalación de componentes...
- Página 45 3. Conecte los cables en las ranuras correspondientes que se hayan desconectado durante la extracción de la tarjeta madre del sistema. Consulte Extracción de la tarjeta madre del sistema. 4. Coloque: WWAN WLAN Ventilador del sistema Disipador de calor Ensamblaje de la pantalla Batería Micro-SIM 5.
- Página 46 b. Quite los (4) tornillos que fijan la placa de circuito del acoplamiento al chasis de la tarjeta madre del sistema [2]. NOTA: Como la placa de acoplamiento se encuentra debajo de la placa base del sistema, asegúrese de quitar la placa base del sistema para reemplazar una placa defectuosa de acoplamiento.
- Página 47 Ensamblaje de la pantalla Batería 6. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Cámara trasera Extracción de la cámara trasera 1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
- Página 48 Asegúrese de quitar todos los componentes para solucionar problemas en el ensamblaje de la base inferior cuando los problemas no se solucionan al reemplazar los componentes FRU/CRU. Instalación de la cámara trasera 1. Conecte el cable de la cámara trasera al conector. 2.
- Página 49 Soporte para tarjeta inteligente Extracción del soporte para tarjeta inteligente 1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo. 2. Extraiga: Batería Ensamblaje de la pantalla Placa base 3. Para quitar el soporte para tarjeta inteligente, realice lo siguiente: a.
- Página 50 5. Levante la tarjeta inteligente para extraerla del chasis de la tableta. Extracción e instalación de componentes...
- Página 51 Instalación del soporte para tarjeta inteligente 1. Alinee el soporte para tarjeta inteligente en el chasis de la tableta. 2. Alinee y presione la protección de cobre para fijar el soporte para tarjeta inteligente. 3. Coloque los (10) tornillos que fijan la tarjeta inteligente. 4.
- Página 52 ● Placa de conexión a tierra izquierda de antena ● GPS auxiliar de LTE de antena ● Sensor principal de LTE de antena ● Placa de conexión a tierra principal de antena ● Placa de conexión a tierra derecha de antena ●...
- Página 53 ● Cubrecorreas (izquierdo y derecho) ● Ensamblaje de tubo de lápiz digital ● Cable de PTH de WLAN PRECAUCIÓN: Asegúrese de quitar el cable de todos los componentes del gancho de enrutamiento con una punta trazadora de plástico en la tarjeta madre del sistema para evitar daños en los cables conectados. Instalación del ensamblaje de la base inferior 1.
- Página 54 Tecnología y componentes En este capítulo, se detallan la tecnología y los componentes disponibles en el sistema. Temas: • Adaptador de alimentación • Características de USB • Funciones de la memoria Adaptador de alimentación Esta laptop se envía con un adaptador de alimentación. AVISO: Cuando desconecte el cable del adaptador de CA del portátil, sujete el conector del cable, no el propio cable, y tire firmemente, pero con cuidado de no dañar el cable.
- Página 55 Velocidad Actualmente, hay 3 modos de velocidad definidas según la especificación de USB 3.0/USB 3.1 Gen 1 más reciente. Dichos modos son: velocidad extra, alta velocidad y velocidad total. El nuevo modo de velocidad extra tiene una velocidad de transferencia de 4,8 Gb/s. Si bien la especificación mantiene los modos de USB Hi-Speed y Full-Speed, conocidos como USB 2.0 y 1.1 respectivamente, los modos más lentos siguen funcionando a 480 Mb/s y 12 Mb/s y son compatibles con versiones anteriores.
- Página 56 ● RAID USB 3.0/USB 3.1 Gen 1 ● Unidades ópticas ● Dispositivos multimedia ● Sistema de red ● Tarjetas de adaptador y concentradores USB 3.0/USB 3.1 Gen 1 Compatibilidad La buena noticia es que la especificación de USB 3.0/USB 3.1 Gen 1 se ha planificado cuidadosamente desde el principio para coexistir sin inconvenientes con la especificación de USB 2.0.
- Página 57 Windows 10 Pro) (compatible solamente con procesadores de 6. generación Intel) Compatibilidad con medios de sistema operativo ● Dell.com/support para descargar el sistema operativo Windows elegible ● Medios USB disponibles para ofrecer un producto de una gama superior Descarga de controladores 1.
- Página 58 Controladores de audio Intel Compruebe si los controladores de audio Realtek ya están instalados en el portátil. Tabla 4. Controladores de audio Intel Antes de la instalación Después de la instalación Controladores del conjunto de chips Intel Compruebe si los controladores del conjunto de chips de Intel ya están instalados en el portátil. Tabla 5.
- Página 59 Controladores de red Compruebe si los controladores de red ya están instalados en la laptop. Tabla 7. Controladores de red Antes de la instalación Después de la instalación Controladores de dispositivos del sistema Compruebe si los controladores de dispositivos del sistema ya están instalados en la laptop. Tabla 8.
- Página 60 Tabla 9. Controladores de almacenamiento Antes de la instalación Después de la instalación Software...
- Página 61 Visión general del producto La tableta Latitude 7212 Rugged Extreme es la tableta reforzada de Dell en un portafolio reforzado. Su diseño está pensado para ambientes industriales y al aire libre donde los clientes necesitan potencia de informática móvil que sea duradera y capaz de funcionar en condiciones extremas que exponen el sistema a temperaturas extremas, a humedad elevada o al riesgo de daños causados por agua o...
- Página 62 ● Verde fijo: el adaptador de alimentación está conectado y la batería se está cargando. ● Amarillo fijo: la carga de la batería es baja o crítica. ● Apagado: la batería está completamente cargada. Especificaciones del sistema Función Especificación Conjunto de chips Intel Core serie i3/i5/i7 Amplitud del bus 128 bits (con 64 bits en 2 canales)
- Página 63 Función Especificación Controladora ALC3235 integrada Conversión Salida de audio digital a través de HDMI: audio comprimido y no comprimido de 24 bits estereofónica Interfaz interna Códec de audio de alta definición Interfaz externa Entrada combinada para auriculares estéreo/micrófono Altavoces Dos altavoces estéreo Amplificador de 2 W por canal altavoz interno...
- Página 64 Función Especificación ● Ranura micro-SIM Especificaciones de puertos y conectores Función Especificación Audio Enchufe de audio universal (auriculares/entrada): 1 enchufe de 3,5 mm Vídeo Un conector mini HDMI (compatible a través de la salida de tipo C) Adaptador de red ●...
- Página 65 Especificaciones de función táctil Función Especificación Velocidad de >= 100 Hz por dedo/lápiz informe de muestra Latencia de < 15 ms para todos los puntos de contacto respuesta Precisión de ● +/- 1,0 mm desde el centro contacto ● +/- 1,0 mm desde el borde Separación entre <= 8 mm (de centro a centro) dedos...
- Página 66 Especificaciones de las dimensiones físicas Función Especificación Altura Típica: 203,00 mm (7,99 pulg.) Máxima: 209,00 mm (8,23 pulg.) Ancho Típico: 312,20 mm (12,29 pulg.) Máximo: 318,20 mm (12,53 pulg.) Grosor Típico: 24,40 mm (0,96 pulgadas) Máximo: 28,90 mm (1,14 pulg.) Peso Máximo: 1,27 kg (2,82 lb)
- Página 67 (por ejemplo, la unidad óptica o la unidad de disco duro). Durante la autoprueba de encendido (POST), cuando aparezca el logotipo de Dell, puede hacer lo siguiente: ● Acceder al programa de configuración del sistema al presionar la tecla F2 ●...
- Página 68 Teclas Navegación Cambia a la página anterior hasta visualizar la pantalla principal. Si presiona la tecla Esc en la pantalla principal, aparecerá un mensaje que le solicitará guardar los cambios y reiniciar el sistema. Descripción general del programa de configuración del sistema La configuración del sistema le permite: ●...
- Página 69 Opción Descripción seguridad de ruta ● Always, Except Internal HDD (Siempre, excepto disco duro interno). Esta opción está activada de de arranque UEFI) forma predeterminada. ● Always (Siempre) ● Never (Nunca) NOTA: Estas opciones no tienen importancia si no se configura la contraseña de administrador en la configuración del BIOS.
- Página 70 Opción Descripción Tablet Button Puede controlar el modo de brillo de LED de los botones de la tableta. El nivel de brillo de LED se puede configurar Illumination del 25 % al 100 %. Las opciones son: (Iluminación de ● Off (Apagado) los botones de la ●...
- Página 71 Opciones de la pantalla Video (Vídeo) Opción Descripción Brillo LCD Permite ajustar el brillo en función de la fuente de energía (On Battery [Batería] u On AC [CA]). NOTA: La configuración de vídeo sólo estará visible cuando haya instalada una tarjeta de vídeo en el sistema. Opciones de la pantalla Security (Seguridad) Opción Descripción...
- Página 72 Opción Descripción ● TPM on (TPM activado): esta opción está seleccionada de forma predeterminada. ● Clear (Desactivado) ● PPI Bypass for Enable Commands (Omisión de PPI para comandos habilitados): esta opción está seleccionada de forma predeterminada. ● Attestation Enable (Habilitar atestación). Esta opción está seleccionada de forma predeterminada ●...
- Página 73 Opción Descripción Custom Mode Key Permite administrar las bases de datos de claves de seguridad solo si el sistema se encuentra en Custom Mode Management (Modo personalizado). Las opciones son: ● PK. Esta opción está seleccionada de forma predeterminada ● KEK ●...
- Página 74 ● Express Charge (carga rápida): la batería se puede cargar durante un período más corto mediante el uso de n.° 1) la tecnología de carga rápida de Dell. ● Primarily AC use (Uso principal de CA): extiende la duración de la batería para que los usuarios que operan el sistema enchufado a la fuente de energía externa.
- Página 75 ● Express Charge (carga rápida): la batería se puede cargar durante un período más corto mediante el uso de n.° 2) la tecnología de carga rápida de Dell. ● Primarily AC use (Uso principal de CA): extiende la duración de la batería para que los usuarios que operan el sistema enchufado a la fuente de energía externa.
- Página 76 Opción Descripción Extended BIOS Permite crear un retraso adicional previo al arranque. Las opciones son: POST Time ● 0 seconds (0 segundos): esta opción está habilitada de forma predeterminada. ● 5 seconds (5 segundos) ● 10 segundos Full Screen Logo Permite mostrar el logotipo de pantalla completa si la imagen coincide con la resolución de pantalla.
- Página 77 Opción Descripción Enable VT for Direct I/O (Habilitar tecnología de virtualización para E/S directa): esta opción está seleccionada de forma predeterminada. Trusted Execution Esta opción especifica si un monitor de máquina virtual medido (MVMM) puede utilizar las capacidades de hardware adicionales proporcionadas por la tecnología Intel Trusted Execution. La tecnología de virtualización TPM y la tecnología de virtualización para E/S directa deberán estar activadas para poder usar esta función.
- Página 78 Opción Descripción Eventos de Le permite ver y borrar eventos (de alimentación) de la configuración del sistema. alimentación Resolución del sistema de SupportAssist Opción Descripción Auto OS Recovery Permite controlar el flujo de arranque automático de la herramienta OS Recovery Tool y de la consola de Threshold resolución del sistema de SupportAssist.
- Página 79 ● Para ingresar al BIOS (configuración del sistema) sin teclado, presione el botón de Encendido en el sistema. Presione el botón de Bajar volumen durante el inicio (cuando aparece el logotipo de Dell) hasta que se muestre la pantalla del BIOS (configuración del sistema).
- Página 80 Tabla 10. Patrón de LED (continuación) Patrón de Descripción del Fallas parpadeo problema Error de LCD Recuperación del BIOS 1 No se encontró la imagen de recuperación Recuperación del BIOS 2 Se encontró la imagen de recuperación, pero no es válida Solución de problemas generales Tabla 11.
- Página 81 Pasos para la solución sugerida 7. Si la pantalla LCD tiene píxeles "quemados", compruebe que la pantalla LCD aún se encuentre dentro de las reglas estándar del LCD. Para usuarios internos de Dell únicamente, haga clic aquí. BIOS Si los usuarios tienen problemas mientras utilizan la tableta, los problemas pueden estar relacionados con la configuración del BIOS definida incorrectamente en el BIOS o la configuración del sistema.
- Página 82 Accesorios de ecosistema Se mencionan instrucciones clave de desensamblaje junto con importantes instrucciones de reemplazo para garantizar que los técnicos en el sitio tengan en cuenta esta información antes de quitar o reemplazar cualquier componente. Temas: • Lápiz activo • Preparación del lápiz digital para su uso •...
- Página 83 3. Reensamble el barril de manera segura. Configuración del modo de lápiz digital 1. Haga clic en Start (Iniciar) para iniciar ModeSwitch (Conmutador de modo). 2. Seleccione el modo requerido. 1. Finger ( + Passive Stylus) (Dedo [+ lápiz digital pasivo]) 2.
- Página 84 Vista inferior del sistema Esta sección contiene información sobre la estación de acoplamiento del escritorio. Accesorios de ecosistema...
- Página 85 Vista derecha del sistema 1. Micrófono 2. Salida de ventilación de cooler cuádruple 3. Ranura para cable de seguridad Vista frontal de la estación de acoplamiento 1. Soporte posterior de la tableta 2. Patas de alineación 3. Conector de acoplamiento con clavijas Pogo 4.
- Página 86 Estación de acoplamiento del teclado Teclado de tamaño completo con clasificación IP-65 Las clasificaciones de protección de ingreso (IP) definen los niveles de eficacia de sellado de los gabinetes eléctricos frente a la intrusión. El dígito 65 indica que el teclado reforzado está mejorado con protección contra polvo y chorros de agua de baja presión. Para comprender mejor las clasificaciones de IP, consulte la página Base de conocimientos esenciales.
- Página 87 2. El primer uso de la combinación de teclas anteriores activa la retroiluminación en su valor más bajo. 3. El ciclo de las combinaciones de teclas adicionales variará la configuración del brillo un 25 %, un 50 %, un 75 % y un 100 %. 4.
- Página 88 Vista posterior de estación de acoplamiento 1. 2 ranuras de carga de batería de repuesto 2. Ranura de bloqueo (ubicada en el lateral izquierdo de la estación de acoplamiento) 3. Conector de entrada de CC 4. 2 puertos serie 5. Puerto VGA 6.
- Página 89 Estación de acoplamiento para vehículos de tableta reforzada Esta sección contiene información sobre la estación de acoplamiento para vehículos de tableta reforzada. La estación de acoplamiento para vehículos de tableta reforzada se trata de una solución única de acoplamiento especialmente diseñada para la tableta Latitude 7212 Rugged Extreme.
