Este manual contiene instrucciones suplementarias referentes al uso del ordenador. Explica
los casos en que el funcionamiento del ordenador es distinto al de las Instrucciones de
funcionamiento.
Su ordenador está equipado con el módem HSDPA/UMTS, que le permite comunicarse utili-
zando frecuencias de radio.
Contenido
Precauciones .............................................................. 2
Descripción de las partes .......................................... 4
Insertar/extraer una tarjeta SIM ................................. 8
Instalar el software....................................................10
Apéndice ....................................................................12
Especificaciones ......................................................13
Términos e ilustraciones utilizados en este Manual
NOTA:
PRECAUCIÓN:
[Inicio (Start)] - [Ejecutar (Run)]:
:
:
Algunas de las ilustraciones de este manual pueden variar ligeramente de forma res-
pecto a los elementos actuales, para facilitar la comprensión de la explicación.
La expresión "unidad de CD/DVD" se refiere a unidades tales como CD-ROM, DVD-
ROM y CD-R/RW y DVD MULTI.
Acerca de las abreviaciones utilizadas en este manual, consulte la tabla de la página
12.
Instrucciones suplementarias
para el módem HSDPA/UMTS
Nº de modelo
Información útil y de ayuda.
Situación que puede provocar lesiones leves o moderadas.
Haga clic en [Inicio (Start)], y luego haga clic en [Ejecutar (Run)].
Es posible que en algunos casos deba hacer doble clic.
Página de estas Instrucciones suplementarias o del Reference Ma-
nual para el ordenador.
Referencia a los manuales en pantalla.

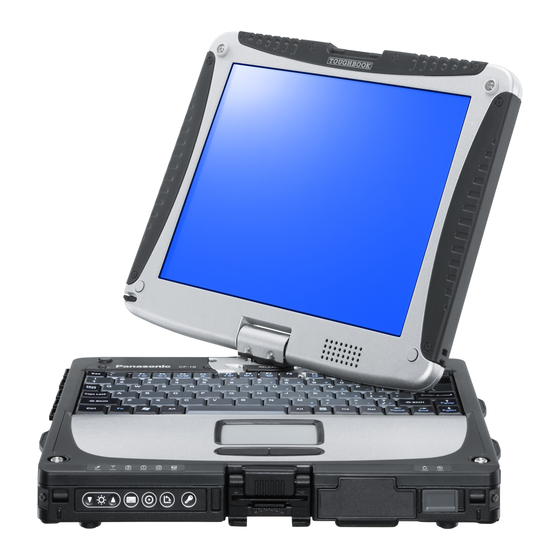

Ordenador personal
CF-19/CF-30
Serie
Publicidad
Tabla de contenido
Manuales relacionados para Panasonic CF-19 Serie
Resumen de contenidos para Panasonic CF-19 Serie
-
Página 1: Tabla De Contenido
Instrucciones suplementarias para el módem HSDPA/UMTS Ordenador personal CF-19/CF-30 Serie Nº de modelo Este manual contiene instrucciones suplementarias referentes al uso del ordenador. Explica los casos en que el funcionamiento del ordenador es distinto al de las Instrucciones de funcionamiento. Su ordenador está... -
Página 2: Precauciones
El incumplimiento de estas precauciones infringe las normativas de seguridad de diseño, fabricación y utilización prevista del producto. Panasonic no asume ninguna res- ponsabilidad si el cliente no cumple con estas precauciones. - Página 3 1999/5/EC. Consejo: Si usted desea obtener una copia de la declaración de conformidad de sus productos que esté relacionada con la R&TTE, póngase en contacto con nuestra dirección de la web: http://www.doc.panasonic.de Contact: Panasonic Services Europe A Division of Panasonic Marketing Europe GmbH...
-
Página 4: Descripción De Las Partes
Descripción de las partes Excepto en los siguientes puntos, consulte las Instrucciones de funcionamiento del ordena- dor. <Serie CF-19> Antena Indicadores LED página 5) Interruptor inalámbrico página 6, Reference Manual para el ordenador “Wireless Switch Utility”) Ranura para la tarjeta SIM página 8) (El aspecto puede variar según las especificaciones). -
Página 5: Descripción De Los Leds
<Serie CF-30> Antena Indicadores LED más adelante) Interruptor inalámbrico Ranura para la tarjeta SIM página 6, Reference página 8) Manual para el ordenador “Wireless Switch Utility”) (El aspecto puede variar según las especificaciones). Descripción de los LEDs Indicadores Nombre Estado Este indicador se ilumina mientras las señales del módem Estado de la WAN HSDPA/UMTS están activadas. -
Página 6: Utilizar El Interruptor Inalámbrico
Descripción de las partes Utilizar el interruptor inalámbrico <Serie CF-19> <Serie CF-19> Abra la tapa. Deslice el pestillo hacia la derecha para des- bloquear la tapa. Deslice el pestillo hacia abajo y abra la tapa. Deslice el interruptor inalámbrico (A) para encender/ apagar los dispositivos inalámbricos. -
Página 7: Para Comprobar El Estado De La Comunicación Inalámbrica
NOTA Para utilizar la comunicación inalámbrica, defina el ajuste del dispositivo inalámbrico ([Wireless LAN] / [Bluetooth] / [Wireless WAN]) en [Enable] (pre- determinado) en el menú [Advanced] de la Setup Utility. Puede que la comunicación inalámbrica tarde algún tiempo en desactivarse una vez apagado el interruptor inalámbrico. -
Página 8: Insertar/Extraer Una Tarjeta Sim
Insertar/extraer una tarjeta SIM Antes de utilizar el módem HSDPA/UMTS, coloque una tarjeta SIM en la ranura de la tarjeta SIM. PRECAUCIÓN No inserte ni extraiga la tarjeta SIM con el módem HSDPA/UMTS encendido (con [Wireless WAN] en el menú [Advanced] de la Setup Utility ajustado en [Enable] o con el ordenador encendido). -
Página 9: Extraer Una Tarjeta Sim
Extraer una tarjeta SIM <Serie CF-19> Presione la tarjeta. Sobresaldrá de la ranura un poco. Extraiga la tarjeta tirando de ella. Cierre la tapa. <Serie CF-30>... -
Página 10: Instalar El Software
Desactive el interruptor inalámbrico. Encienda o reinicie el ordenador, y ejecute la Setup Utility pulsando F2 mientras se visualiza la pantalla de arranque [Panasonic]. Si se visualiza [Enter Password], escriba la contraseña de supervisor. Seleccione el menú [Advanced], y ajuste [Wireless WAN] en [Disable]. -
Página 11: Desinstalar El Software
Apague el ordenador. Encienda el ordenador, y ejecute la Setup Utility pulsando F2 mientras se visualiza la pantalla de arranque [Panasonic]. Si se visualiza [Enter Password], escriba la contraseña de supervisor. Seleccione el menú [Advanced], y ajuste [Wireless WAN] en [Enable]. -
Página 12: Apéndice
Apéndice Abreviaciones EDGE Enhanced Data rates for Global Evolution (Velocidad de datos mejorada para la evolución global) GPRS General Packet Radio Service (Servicio general de radio por paquetes) HSDPA High Speed Downlink Packet Access (Acceso a descarga de paquetes de alta velocidad) Subscriber Identity Module (Módulo de identidad del suscriptor) Short Message Service... -
Página 13: Especificaciones
Especificaciones 2100 MHz Clase 3 (+24dBm) Banda de frecuencia HSDPA/UMTS y clase de potencia 900 MHz Clase E2 (+27dBm) EDGE 1800 MHz Clase E2 (+26dBm) 900 MHz Clase 4 (+33dBm) GPRS 1800 MHz Clase 1 (+30dBm) Comunicación de datos HSDPA Categoría 12 UMTS 3GPP Versión 5... - Página 14 Notas...
- Página 16 Nombre y dirección del importador según la directiva EU GPSD 2001/95/EC/ Art.5. Panasonic Computer Products Europe, Panasonic Marketing Europe GmbH Hagenauer Straße 43 65203 Wiesbaden Germany © 2006 Matsushita Electric Industrial Co., Ltd. Todos los derechos reservados. Impreso en el Reino Unido.
