Asus ZenWiFi XT9 Guía Rápida De Inicio

Guía rapida
de inicio

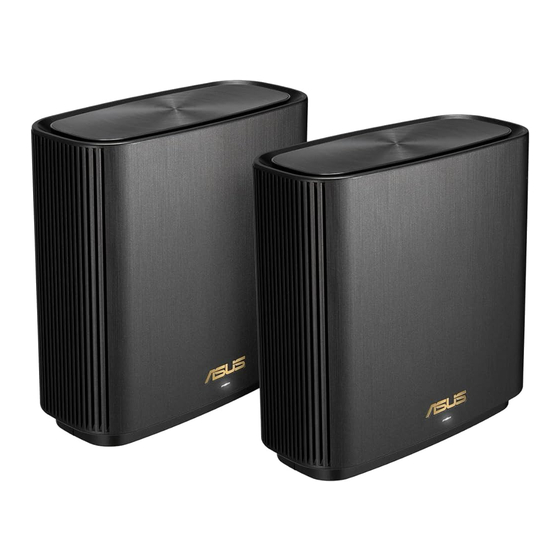

ASUS ZenWiFi XT9
Router wi-fi AX7800 de tres bandas
Modelo: XT9
Antes de la instalación
01
Configuración de un
router autónomo
Vaya a PASOS PARA CONFIGURAR UN ROUTER.
1
Configuración de un router
Pasos para configurar un router
01
Prepare el módem
Unplug the power of cable / DSL modem. If
1
it has a battery backup, remove the battery.
Parte posterior del módem
02
Conecte su Dispositivo
Encienda el router.
1
Conecte y pulse el botón de
encendido en la parte trasera del
router.
Compruebe que la luz LED se
2
enciende en azul para indicar que
la conexión de hardware está
lista para la configuración.
Pasos para la configuración de AiMesh
01
Preparación
Coloque el enrutador AiMesh y el nodo en la misma habitación y al menos a 1 metro de
distancia durante el proceso de instalación.
02
Nodo AiMesh
Mantenga el nodo AiMesh encendido y listo para la configuración del sistema AiMesh.
03
Router AiMesh
[Web] Consulte PASOS PARA CONFIGURAR
1
UN ROUTER con el fin de conectar el
router AiMesh a su PC y a su módem y,
a continuación, inicie sesión en la interfaz
gráfica de usuario.
Modem AiMesh router AiMesh node
Logout/Reboot
AiMesh Router
[App] Inicie sesión en su router a través de la aplicación ASUS Router App y seleccione "Añadir nodo AiMesh" para finalizar la configuración.
02
Configuración del sistema AiMesh wi-fi
Prepare dos o más routers ASUS compatibles con AiMesh.
1
Asigne uno como router AiMesh y otro como nodo AiMesh.
2
** Si tiene varios routers AiMesh, le recomendamos que utilice el router con mayores
especificaciones técnicas como router AiMesh y los demás como nodos AiMesh.
Vaya a PASOS PARA CONFIGURAR AiMesh.
3
Nodo AiMesh
Pasos para la configuración de AiMesh
SUGERIMOS...
Conecte el módem al router con el
2
cable de red suministrado.
Encienda el módem. Conecte el
3
módem a la toma de alimentación y
enciéndalo.
[Web] Conecte su PC al
3
router utilizando un cable
de red adicional.
[App] O puede utilizar un
teléfono o tableta para
completar la configuración
a través de la aplicación
ASUS Router App.
Vaya a la página del Mapa de red, haga clic
2
en el icono de AiMesh y luego busque la
extensión de su nodo AiMesh.
Explicaciones sobre el hardware
Conecte el adaptador en el puerto de entrada de corriente continua (DCIN) y presione el botón de
1
encendido.
2 Se encenderá la luz LED de encendido cuando el hardware esté listo.
Descripción del ZenWiFi XT9
Puerto de alimentación Puertos LAN
(DCIN) 1~3
Interruptor de Puerto 2.5G /
Energía 1G WAN
Especificaciones:
Adaptador de Energía DC
Salida de DC +12V con corriente max 3A
Temperatura de Operación 0~40
Humedad de Operación 50~90%
Router AiMesh
Revise las luces LED del módem para verificar que la conexión esté
4
activa.
Parte posterior del módem
Haga clic en Buscar y automáticamente se buscará el nodo
3
AiMesh más cercano. Cuando el nodo aparezca en esta
página, haga clic en él para añadirlo al sistema AiMesh.
** Si no puede encontrar ningún nodo AiMesh, vaya a
SOLUCIÓN DE PROBLEMAS.
Puerto 2.5G / 1G WAN
USB 3.2 Gen 1x1
Conecte el módem óptico al puerto
con un cable de red.
Puertos LAN 1~3
Conecte la PC a un puerto LAN con
un cable de red.
C Almacenamiento 0~70 C
o o
Almacenamiento 20~90%
03
Descargue la aplicación gratuita
ASUS Router APP para configurar
y controlar el o los routers
Si está usando DSL para
Internet, necesitará que el
proveedor de servicios de
Internet (ISP, por su sigla en
inglés) le brinde un nombre
de usuario y una contraseña
para configurar el router
adecuadamente.
Parte frontal de módem
03
Inicio de sesión y conexión
[Web] Abra un explorador de Internet.
1
Será redirigido al asistente de configuración de ASUS. De lo
contrario, vaya a http://router.asus.com.
[App] Inicie la aplicación ASUS Router App y, luego, siga las
instrucciones para finalizar la configuración.
Al menos
1 metro
Nodo AiMesh
Cuando la sincronización se haya completado,
4
aparecerá un mensaje.
Successfully added RT-ABCDE
system, it will take awhile to show up as connected
in the AiMesh router list.
¡Felicitaciones! Las
5
páginas que aparecen
a continuación se
muestran cuando el
nodo AiMesh se ha
añadido con éxito a la
red AiMesh.
Router AiMesh
to your AiMesh
OK
