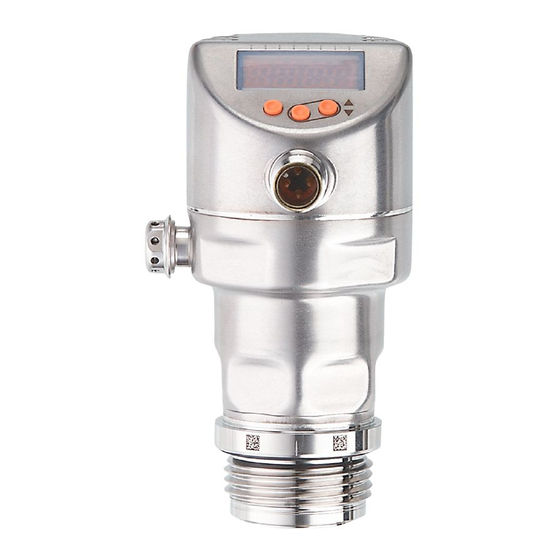

- Página 1 Manual de instrucciones Sensor electrónico de presión PI17xx...
- Página 2 PI17xx Sensor electrónico de presión Índice de contenidos Advertencia preliminar ............Símbolos utilizados .
- Página 3 Sensor electrónico de presión PI17xx Función de simulación ........... 25 9.6.1 Acceder al nivel de menú...
- Página 4 PI17xx Sensor electrónico de presión 1 Advertencia preliminar Manual, datos técnicos, homologaciones y más información a través del código QR en el equipo / en el embalaje o en www.ifm.com. 1.1 Símbolos utilizados Requisito Operación requerida Reacción, resultado [...] Referencia a teclas, botones o indicadores...
- Página 5 Sensor electrónico de presión PI17xx 3.1 Campo de aplicación Tipo de presión: presión relativa Datos sobre la resistencia a la presión y la presión de rotura Ò Ficha técnica Mediante medidas adecuadas se deben evitar las sobrepresiones estáticas y dinámicas que superen el valor de resistencia a la presión indicado.
- Página 6 Detección de los equipos conectados. • Parámetros definibles para la identificación de los equipos en la instalación. Información y documentación sobre la interfaz IO-Link en: www.io-link.ifm 4.2 Características IO-Link del sensor 4.2.1 Descripción de la interfaz IO-Link Encontrará una descripción de la interfaz IO-Link en www.io-link.ifm...
- Página 7 Sensor electrónico de presión PI17xx En el historial de eventos se registran los últimos 20 eventos ocurridos. Mientras no se produzca ningún evento, en esta lista aparecerá el valor [noEvent] o [0]. El contador de eventos (limitado a 2 eventos) se puede utilizar para leer la frecuencia con la que se ha producido un evento específico en el sensor.
- Página 8 PI17xx Sensor electrónico de presión 4.5 Función de conmutación (solo en el funcionamiento con 3 hilos) OUTx cambia su estado de conmutación en caso de que los valores estén por encima o por debajo de los límites de conmutación configurados (SPx, rPx). Se pueden seleccionar las siguientes funciones de conmutación: •...
- Página 9 Sensor electrónico de presión PI17xx [mA] FOU=On 21,5 20,5 [% MEW] -1,25 100 103,13 Fig. 3: Características de la salida analógica según Namur Señal analógica Valor de medición (en la unidad configurada) Rango de medición (configuración de fábrica) Rango de medición escalado Presión MAW: Valor inicial del rango de medición en caso de rango de medición no escalado...
- Página 10 Tener en cuenta los posibles peligros que puedan derivarse de las temperaturas del fluido y de la instalación. Más información sobre adaptadores disponibles en: www.ifm.com u Observar las instrucciones del adaptador. u Utilizar una pasta lubrificante adecuada y homologada para la aplicación.
- Página 11 Sensor electrónico de presión PI17xx u Asegurarse de que el adaptador de proceso no se deforme al soldar. Utilizar el mandril de soldadura E30452. u El chaflán de estanqueidad debe quedar intacto, incluso después de tratar la superficie. Ò (Manual de instrucciones del adaptador).
- Página 12 PI17xx Sensor electrónico de presión La junta de la interfaz del sistema no debe tocar el punto de estanqueidad del sensor. u En caso de montaje en un tanque, la instalación debe realizarse de forma enrasada y la limpieza mediante chorro directo debe estar garantizada. También se debe poder acceder a los espacios muertos.
- Página 13 Sensor electrónico de presión PI17xx 5.3.3 Sustituir el tapón del filtro (1) Cambiar el tapón del filtro incluyendo la membrana de ventilación (E30483). En condiciones ambientales difíciles o en una posición de montaje no correspondiente a la orientación ideal (1), se pueden utilizar los siguientes accesorios para proteger la membrana de ventilación: (2) Cambiar el tapón para el filtro por un tapón cerrado (E30148).
- Página 14 PI17xx Sensor electrónico de presión Funcionamiento con 2 hilos Funcionamiento con 3 hilos OUT2 OUT2 OUT1 Color del hilo marrón blanco azul negro OUT1: salida de conmutación o salida analógica o IO-Link OUT2: salida de conmutación o salida analógica Identificación de colores según DIN EN 60947-5-2 Ejemplos de conmutación: 2 x conmutación positiva 2 x conmutación negativa...
- Página 15 Sensor electrónico de presión PI17xx LED 7 Estado de conmutación OUT2 (se enciende cuando la salida 2 está conmutada). LED 8 Estado de conmutación OUT1 (se enciende cuando la salida 1 está conmutada). 9: Botón (Enter) Selección de los parámetros y confirmación de los valores de los parámetros 10 a 11: Flechas para desplazamiento hacia arriba [▲] o hacia abajo [▼] Configuración de los valores de los parámetros (avance continuo si se mantiene pulsado el botón;...
- Página 16 PI17xx Sensor electrónico de presión AEP2 Punto final analógico de la presión del sistema: valor de medición con el cual se emiten 20 mA (4 mA). Re- quisito: el ajuste en OUT2 es [I] o ([InEG]). tCOF Programar la calibración del punto cero. tASP Programar el punto inicial analógico de la presión del sistema: fijar el valor de medición con el cual se emi- ten 4 mA (20 mA para [OU2] = [InEG]).
- Página 17 Sensor electrónico de presión PI17xx dS1 / dS2* Retardo de conmutación para OUT1 / OUT2. dr1 / dr2* Retardo de desactivación para OUT1 / OUT2. uni.P Unidad de medida estándar para la presión del sistema (indicación): [bAr] / [mbar] / [MPA] / [kPA] / [PSI] / [inHG] / [iH2O] / [mmWS]. P-n* Lógica de conmutación de las salidas: pnp / npn.
- Página 18 PI17xx Sensor electrónico de presión 9.1 Proceso general de parametrización Cada configuración de parámetros requiere seguir 3 pasos: 1: Seleccionar parámetro u Presionar [Enter] para acceder al menú. u Presionar [▲] o [▼] hasta que aparezca el parámetro deseado. 2: Configurar el valor del parámetro u Presionar [Enter] para editar el parámetro seleccionado.
- Página 19 Sensor electrónico de presión PI17xx u Presionar brevemente [Enter]. w El parámetro se muestra de nuevo. El nuevo valor de configuración ha sido memorizado. Configurar otros parámetros: u Presionar [▲] o [▼] hasta que aparezca el parámetro deseado. Finalizar la parametrización: u Presionar [▲] o [▼] tantas veces como sea necesario hasta que aparezca el valor de medición actual o esperar 30 s.
- Página 20 PI17xx Sensor electrónico de presión u Presionar [Enter]. w Se muestra el primer parámetro del submenú (en este caso: [rES]). w Continuar con [▼]. Bloquear / desbloquear El equipo se puede bloquear electrónicamente para evitar un ajuste erróneo no intencionado. Bloquear: 10 s u Asegurarse de que el equipo se encuentra en el modo operativo normal.
- Página 21 Sensor electrónico de presión PI17xx Abandonar los parámetros sin aceptar los ajustes: u Presionar simultáneamente [▲] + [▼]. w Vuelta al nivel de menú. Abandonar nivel de menú: u Presionar simultáneamente [▲] + [▼]. w El nivel de menú 2 cambia al nivel 1 El nivel 1 cambia a la indicación.
- Página 22 PI17xx Sensor electrónico de presión u Seleccionar [diS] y definir la frecuencia de actualización y la orientación de la pantalla: [diS] • [d1]: actualización del valor de medición cada 50 ms. • [d2]: actualización del valor de medición cada 200 ms. •...
- Página 23 Sensor electrónico de presión PI17xx u Aproximarse a la presión máxima deseada en la instalación y mantenerla constante. [tAEP] u Seleccionar [tAEP] con [Enter]. u Presionar [▲] o [▼] hasta que aparezca [----] en la pantalla. u Confirmar [----] con [Enter]. w La presión actual se fija como valor final para la señal analógica.
- Página 24 PI17xx Sensor electrónico de presión 9.4.5 Fijar la atenuación para la señal de conmutación u Seleccionar [dAP] y configurar un valor entre 0,00...99,99 s; (con 0,00 [dAP] no está activo). [dAP] Valor dAP = tiempo de respuesta entre el cambio de presión y el cambio del estado de conmutación en segundos.
- Página 25 Sensor electrónico de presión PI17xx Tras el reseteo, el sensor suspende la comunicación y la función de medición hasta que se interrumpe la tensión. El almacenamiento de datos IO-Link no se activa. 9.6 Función de simulación 9.6.1 Acceder al nivel de menú 3 (simulación) u Seleccionar el parámetro [SIM] en el nivel de menú...
- Página 26 PI17xx Sensor electrónico de presión 9.7.4 Lectura de los procesos de sobrepresión • HIPC: número de procesos de sobrepresión. [HIPC] HIPC cuenta cuántas veces se ha rebasado el umbral de HIPS. [HIPS] El rebasamiento debe durar al menos 0,5 ms. • HIPS: configuración del umbral para el contador de sobrepresión. Los parámetros HIPC y HIPS solo están disponibles a través de la comunicación IO-Link.
- Página 27 Sensor electrónico de presión PI17xx Indicación Aviso Error Estado LED Tipo de error o evento Solución Equipo defectuoso u Sustituir equipo. SIM + PW Función de simulación activa (alternativa- mente) IO-L Función de identificación óp- tica activa Tensión de alimentación de- u Comprobar / corregir el nivel de masiado baja.
- Página 28 PI17xx Sensor electrónico de presión 13 Configuración de fábrica Configuración de fábrica Configuración de usuario 25% MEW* 23% MEW* 75% MEW* 73% MEW* coF / tcoF ASP / tASP 0% MEW* PI1x09: -1 bar AEP / tAEP 100% MEW* bAr / mbAr FOU1 FOU2 0,06 / 2,00**...
