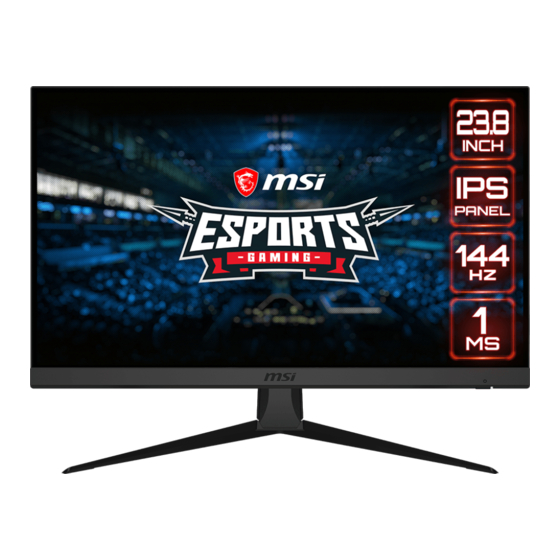

- Página 1 Serie Optix Monitor LCD Optix G242 (3BA4) Optix G242P (3BA4) Optix G272 (3CB5) Optix G272P (3CB5)
- Página 2 Contenido Primeros pasos ......................3 Contenido del paquete .................... 3 Instalar el pie del monitor ..................4 Ajustar el monitor ....................6 Información general del monitor ................8 Conectar el monitor a su PC ................11 Configuración OSD ..................... 13 Navi Key (Tecla de navegación) ................
- Página 3 Primeros pasos Este capítulo contiene información acerca de los procedimientos de instalación de hardware. Extreme la precaución al sostener los dispositivos durante su conexión y utilice una correa de muñeca conectada a tierra para evitar la electricidad estática. Contenido del paquete Optix G242 (3BA4) Optix G242P (3BA4) Supervisar...
- Página 4 Instalar el pie del monitor ⚠ Importante ∙ Coloque el monitor en una superficie blanda y protegida para evitar arañar el panel de la pantalla. No utilice ningún objeto afilado en el panel. ∙ ∙ La ranura para instalar el soporte del pedestal también se puede utilizar para el montaje en la pared.
- Página 5 Optix G242/Optix G272 1. Deje el monitor en su embalaje de espuma de protección. Alinee el pedestal con la ranura del monitor. Apriete el pedestal con los tornillos. 2. Una la base del pedestal al pedestal y apriete el tornillo para fijar dicha base. 3.
- Página 6 Ajustar el monitor Este monitor está diseñado para maximizar su comodidad de visualización con sus capacidades de ajuste. ⚠ Importante Evite tocar el panel de la pantalla cuando ajuste el monitor. ∙ ∙ Incline ligeramente el monitor hacia atrás antes de girarlo. Optix G242P/Optix G272P 130mm Primeros pasos...
- Página 7 Optix G242/Optix G272 Primeros pasos...
- Página 8 Información general del monitor Optix G242P/Optix G272P Primeros pasos...
- Página 9 Optix G242/Optix G272 Primeros pasos...
- Página 10 Power Button (Botón de encendido) Navi Key (Tecla de navegación) Orificio de paso de cable Bloqueo Kensington Conector de alimentación HDMI 1.4 Port DisplayPort Toma de auriculares Primeros pasos...
- Página 11 Conectar el monitor a su PC 1. Apague el equipo. 2. Conecte el cable de vídeo desde el monitor al equipo. 3. Coloque el cable de alimentación y el adaptador de alimentación del monitor. (Figura A) 4. Enchufe el adaptador al conector de alimentación del monitor. (Figura B) 5.
- Página 12 Optix G242/Optix G272 Primeros pasos...
- Página 13 Configuración OSD En este capítulo se proporciona información fundamental sobre la configuración del menú OSD. ⚠ Importante Toda la información que contiene este manual se encuentra sujeta a cambios sin aviso previo. Navi Key (Tecla de navegación) El monitor cuenta con una Navi Key (Tecla de navegación), un control multidireccional que le ayuda a navegar por el menú...
- Página 14 Optix G242/Optix G272 Arriba / Abajo / Izquierda / Derecha: ∙ seleccionar elementos y menús de función ∙ ajustar los valores de función ∙ entrar y salir de los menús de funciones Presionar (ACEPTAR): ∙ iniciar los menús en pantalla (OSD) ∙...
- Página 15 Menús OSD GAMING (JUEGOS) Menú de Menú de segundo y Descripción primer nivel tercer nivel Game Mode User (Usuario) ∙ Los usuarios pueden ajustar todos (Modo Juegos) los elementos. ∙ Utilice los botones Arriba o Abajo para seleccionar los efectos del Racing (Carreras) modo y obtener una vista previa de los mismos.
- Página 16 Menú de Menú de segundo y Descripción primer nivel tercer nivel Response Time Normal ∙ Los usuarios pueden ajustar el (Tiempo de tiempo de respuesta en cualquier respuesta) modo. Fast (Rápida) ∙ El tiempo de respuesta se atenuará Fastest (La más rápida) cuando la opción Anti Motion Blur (Anti desenfoque de movimiento) esté...
- Página 17 Menú de Menú de segundo y Descripción primer nivel tercer nivel Alarm Clock Location Superior ∙ Los usuarios pueden ajustar la (Despertador) (Ubicación) izquierda opción Despertador en cualquier modo. Superior ∙ Después de establecer el tiempo, derecha presione el botón Aceptar para activar el temporizador.
- Página 18 Professional (Profesional) Menú de Menú de Descripción primer nivel segundo nivel Pro Mode User (Usuario) ∙ El valor predeterminado es Usuario. (Modo ∙ Los usuarios pueden ajustar todos los Reader (Lector) Profesional) elementos. Cinema (Cine) ∙ Utilice los botones Arriba o Abajo para seleccionar los efectos del modo y obtener Designer una vista previa de los mismos.
- Página 19 Menú de Menú de Descripción primer nivel segundo nivel Image ∙ La opción Mejora de imagen mejor a los Enhancement (DESACTIVAR) bordes del almacén para mejorar su (Mejora de acutancia. Weak (Débil) imagen) ∙ Los usuarios pueden ajustar la opción Mejora de imagen en cualquier modo.
- Página 20 Menú de Menú de segundo y tercer Descripción primer nivel nivel Color Cool (Frío) ∙ El valor predeterminado de la Temperature opción Temperatura de color es Normal (Temperatura Normal. de color) ∙ Utilice los botones Arriba o Warm (Cálido) Abajo para seleccionar los efectos del modo y obtener una Customization R (0-100)
- Página 21 Navi Key (Tecla de navegación) Menú de Menú de segundo Descripción primer nivel nivel Up / Down / ∙ El valor predeterminado el botón Arriba Left / Right (DESACTIVAR) es Modo juego. (Arriba / Abajo ∙ El valor predeterminado del botón Abajo Brightness / Izquierda / es Asistencia de pantalla.
- Página 22 Setting (Configuración) Menú de Menú de segundo Descripción primer nivel nivel Language 繁體中文 ∙ El idioma predeterminado de fábrica de la (Idioma) opción Idioma es Inglés. English ∙ Los usuarios tienen que presionar el botón Aceptar para confirmar y aplicar el Français parámetro Idioma.
- Página 23 Menú de Menú de segundo Descripción primer nivel nivel Information ∙ La información del estado del monitor se on Screen (DESACTIVAR) mostrará a la derecha de la pantalla. (Información en ∙ Los usuarios pueden habilitar o ON (ACTIVAR) pantalla) deshabilitar la información en la pantalla. El valor predeterminado es DESACTIVADO.
- Página 24 Especificaciones Modelo Optix G242/Optix G242P/Optix G272/Optix G272P 23,8 pulgadas (Optix G242/Optix G242P) Tamaño 27 pulgadas (Optix G272/Optix G272P) Curvatura Tipo de panel Resolución 1920 x 1080 a 144Hz Relación de aspecto 16:9 Brillo (nits) 250 (típ.) Relación de contraste 1000:1 Frec.actualización 144Hz Tiempo de respuesta...
- Página 25 Modelo Optix G242/Optix G242P/Optix G272/Optix G272P Ajuste (inclinación) -5° ~ 20° Ajuste (altura) 0 ~ 130mm (Optix G242P/Optix G272P) Ajuste (giro) -45° ~ 45° (Optix G242P/Optix G272P) Ajuste (pivote) -90° ~ 90° (Optix G242P/Optix G272P) Bloqueo Kensington Sí ∙ Tipo de placa: 100 x 100 mm ∙...
- Página 26 Modos de visualización preconfigurados Optix G242/Optix G242P Estándar Resolución HDMI 640x480 @60Hz @67Hz @72Hz @75Hz 720x400 @70Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 1024x768 @60Hz @70Hz @75Hz SXGA 1152x864 @75Hz 1280x720 @60Hz 1280x960 @60Hz 1280x1024 @60Hz @75Hz WXGA+ 1440x900 @60Hz WSXGA+ 1680x1050 @60Hz...
- Página 27 Optix G242/Optix G242P Resolución de Modo temporización de vídeo HDMI 480P 640x480P @60Hz 720x480P 1440x480P 576P 720x576P @50Hz 1440x576P 720P 1280x720P @50Hz 1080P 1920x1080P @50Hz @60Hz @120Hz Optix G272/Optix G272P Estándar Resolución HDMI 640x480 @60Hz @67Hz @72Hz @75Hz 720x400 @70Hz SVGA 800x600 @56Hz...
- Página 28 Optix G272/Optix G272P Estándar Resolución HDMI WSXGA+ 1680x1050 @60Hz 640x350 @70Hz 720x400 @70Hz Full HD 1920x1080 @60Hz @144Hz Resolución de Optix G272/Optix G272P Modo temporización de HDMI vídeo 480P 640x480P @60Hz 720x480P 1440x480P 576P 1440x576P @50Hz 1080P 1920x1080P @60Hz @120Hz Modos de visualización preconfigurados...
- Página 29 Solucionar problemas El LED de alimentación está apagado. • Presione de nuevo el botón de alimentación del monitor. • Compruebe si el cable de alimentación del monitor está correctamente conectado. No hay imagen. • Compruebe si la tarjeta gráfica del equipo está correctamente instalada. • Compruebe si el equipo y el monitor están conectados a tomas de corriente eléctrica y están encendidos.
- Página 30 No coloque nada encima del cable de alimentación. ∙ Si este dispositivo cuenta con un adaptador, use solo el adaptador de CA proporcionado por MSI aprobado para usarse con dicho dispositivo. Batería Tome precauciones especiales si este dispositivo se proporciona con una batería.
- Página 31 Taiwán: 廢電池請回收 A fin de mejorar la protección del medioambiente, las baterías desechadas se deben recoger de forma independiente para su reciclado o eliminación. California, EE. UU.: La batería de botón puede contener perclorato y requiere una manipulación especial cuando se recicla o desecha en California. Para obtener más información, visite: https://dtsc.ca.gov/perchlorate/ Entorno ∙...
- Página 32 Avisos sobre normativas Conformidad CE Este dispositivo cumple con los requisitos establecidos en la Directiva del Consejo sobre la Aproximación de las Leyes de los Estados Miembros en relación con la Compatibilidad Electromagnética (2014/30/UE), la Directiva de baja tensión (2014/35/UE), la Directiva ErP (2009/125/EC) y la directiva RoHS (2011/65/UE).
- Página 33 ∙ Visite el sitio Web de MSI y busque un distribuidor cercano para obtener información sobre reciclaje. ∙ Los usuarios también pueden escribir a la dirección de correo electrónico gpcontdev@msi.com para obtener información sobre el desecho, devolución,...
- Página 34 Copyright y nota sobre marcas comerciales Copyright © Micro-Star Int’l Co., Ltd. Todos los derechos reservados. El logotipo de MSI es una marca comercial registrada de Micro-Star Int’l Co., Ltd. El resto de marcas y nombres mencionados pueden ser marcas comerciales de sus respectivos propietarios.
