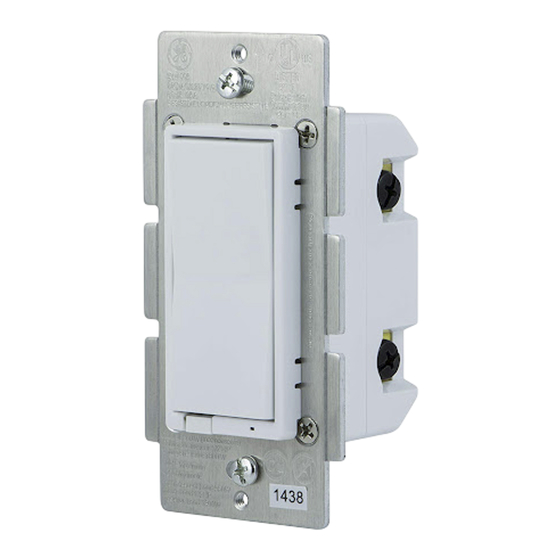

Kit de interruptor de
encendido/apagado de luz e
interruptor de encendido/
apagado de tres vías
Diseñada para automatizar el control de
la iluminación/de la vivienda y facilitar la
operación a distancia de todos sus
dispositivos compatibles con Z-Wave.
www.easyzwave.com
®
45609/45614
©2009 Jasco
Hecho en China
Publicidad
Manuales relacionados para GE Z-Wave 45609
Resumen de contenidos para GE Z-Wave 45609
- Página 1 45609/45614 Control inalámbrico de iluminación ® certificado por Z-Wave Kit de interruptor de encendido/apagado de luz e interruptor de encendido/ apagado de tres vías Diseñada para automatizar el control de la iluminación/de la vivienda y facilitar la operación a distancia de todos sus dispositivos compatibles con Z-Wave.
- Página 2 Introducción Gracias por adquirir un dispositivo de control GE Z-Wave®. La tecnología Z-Wave está diseñada para automatizar el control de la iluminación/de la vivienda y facilitar la operación a distancia de todos sus dispositivos compatibles con Z-Wave.
- Página 3 Por tales motivos, recomendamos: 1. Asigne electrodomésticos controlados por Z-Wave a números de dispositivos 10 a 18 en el control remoto GE. Las probabilidades de encender involuntariamente el electrodoméstico se reducirán significativamente debido a que será necesario presionar el botón “Shift”...
- Página 4 Cosas que deben tenerse en cuenta en relación con el alcance de radiofrecuencia: • Cada pared u obstáculo (es decir, nevera, televisor de gran pantalla, etc.) entre el control remoto o el dispositivo Z-Wave y el dispositivo de destino reducirá el alcance máximo en un 25% a 30% aproximadamente.
- Página 5 NOTA IMPORTANTE SOBRE LOS CIRCUITOS DE TRES VÍAS El término “circuito de tres vías” se refiere a un circuito con dos interrup- tores y una carga (luz) como el que se encuentra en las partes superior e inferior de unas escaleras. Hay muchas maneras de hacer el cableado físico de un circuito de tres vías.
- Página 6 Esquema de cableado para interruptor único Blanco (Neutro) Negro (Carga) Z-Wave 45609 Verde (A tierra) Negro (Línea/viva) Esquema de cableado de tres vías con un 45609 y un 45610 Blanco (Neutro) Negro Retorno - De color (No verde) (Carga) Z-Wave Z-Wave 45610 45609...
- Página 7 Rojo - Retorno Blanco - Neutro Verde - A tierra Negro – Carga Negro (Línea/viva) (a la unidad de iluminación) (del disyuntor) Cajas de distribución simples, dobles y Lengüetas Lengüetas triples Al instalar el 45609 en varias cajas de distribución puede que sea necesario romper una o las dos lengüetas ranuradas de la horquilla frontal.
- Página 8 sistema de 2 vías (un interruptor y una carga). Haga corresponder estos terminales roscados con los cables conectados al interruptor existente. (No quite la cinta que cubre el terminal si no está usando la conexión de puente). 6. Desconecte los cables del interruptor existente. 7.
- Página 9 ruptor y fijarse firmemente apretando los terminales roscado. Al hacer las conexiones de cableado, tenga en cuenta siempre las longitudes recomendadas que debe dejar sin aislante (pelar) en el cable. Requisitos de calibre de los cables • Utilice alambres de calibre 14 AWG o mayores adecuados para por lo menos 80°...
- Página 10 FUNCIONAMIENTO AVANZADO Los siguientes parámetros de funcionamiento avanzado requieren que usted tenga control avanzado como el control remoto LCD de GE modelo 45601. Los controles remotos avanzados de otros fabricantes también pueden cambiar estas configuraciones; sin embargo, los controles remo- tos básicos no tienen esta capacidad.
- Página 11 no pueden cambiar la respuesta de su configuración predeterminada. Por favor consulte las instrucciones de su control para obtener información sobre si soporta la función de configuración y, en caso afirmativo, cómo cambiar esta configuración. Las cuatro posibles respuestas son: Responderá...
- Página 12 GE 45600 está diseñado sólo para controlar dispositivos Z-Wave que utilizan la clasificación de control de iluminación. El control remoto GE 45601 de lujo con pantalla LCD puede controlar otros dispositi- vos certificados por Z-Wave como termostatos y obviamente iluminación.
- Página 13 la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se aconseja al usuario que intente una o más de las siguientes medidas correctivas: • Reoriente o reubique la antena receptora. • Aumente la distancia entre el equipo y el receptor. •...
- Página 14 Las especificaciones están sujetas a cambios sin previo aviso debido a las continuas mejoras del producto. Z-Wave es una marca comercial de Zensys A/S registrada en EE.UU. es una marca registrada de la companía General Electric Company y es utilizada bajo licencia a la companía Jasco Products Company LLC, 10 E. Memorial Road, Oklahoma City, OK 73114 www.jascoproducts.com...
