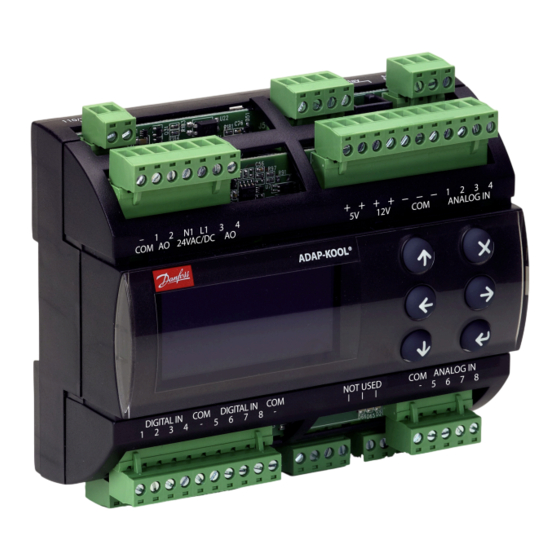

- Página 1 Guía del usuario Controlador de Centrales Tipo AK-PC 551 Control de capacidad c para de compresores de doble grupo de aspiración Versión software 1.7 www.danfoss.com...
- Página 2 Guía del usuario | Controlador de centrales, tipo AK-PC 551 Índice Introducción ..................................3 Grupo de aspiración ................................4 Condensador ..................................5 Funciones de seguridad..............................6 Vista general de la pantalla .............................7 Vista general de la configuración ..........................8 Menú .......................................9 Conexiones utilizadas en «Configuraciones rápidas» ..................21 Lista de alarmas ................................
- Página 3 Guía del usuario | Controlador de centrales, tipo AK-PC 551 1. Introducción Aplicación El controlador se utiliza para la regulación de capacidad de compresores y condensadores en pequeños sistemas de refrigeración. Se puede regular un máximo de 8 compresores y un condensador. Por ejemplo: •...
- Página 4 Guía del usuario | Controlador de centrales, tipo AK-PC 551 2. Grupo de aspiración Tipos de compresores Los siguientes tipos de compresores pueden utilizarse para la regulación: • Compresores monoetapa (uno puede ser con control de velocidad) • Compresor con descargadores •...
- Página 5 Guía del usuario | Controlador de centrales, tipo AK-PC 551 3. Condensador Control de ventilador Los ventiladores se pueden controlar de manera progresiva mediante los relés del controlador, o por control de velocidad a través de la salida analógica del controlador.
- Página 6 Guía del usuario | Controlador de centrales, tipo AK-PC 551 4. Funciones de seguridad Presión de aspiración Po mín./máx. Fallo de sensor La presión de aspiración se registra de forma continua. Si se registra una falta de señal de alguno de los sensores de Si el valor medido se encuentra por debajo del límite mínimo...
- Página 7 Guía del usuario | Controlador de centrales, tipo AK-PC 551 5. Vista general de la pantalla Vista general del usuario final Las imágenes de esta interfaz de usuario diario dependerán de cómo se haga la configuración. Estas representarán lo que se haya regulado.
- Página 8 Guía del usuario | Controlador de centrales, tipo AK-PC 551 6. Vista general de la configuración El controlador puede configurarse de tres maneras diferentes. Seleccione el más sencillo para usted: «Asistente», «Ajustes rápidos» o una revisión de «todos los parámetros».
- Página 9 Guía del usuario | Controlador de centrales, tipo AK-PC 551 7. Menú SW: 1.7 Marcha/Paro Interruptor principal Interruptor principal Encendido/Apagado Inicie y detenga la regulación aquí. Los ajustes de la configuración requieren que se detenga la regulación. Si intenta introducir un ajuste de la configuración una vez que haya comenzado la regulación, el controlador le preguntará...
- Página 10 Guía del usuario | Controlador de centrales, tipo AK-PC 551 Zumbador de alarma Sonido de la alarma Ajuste de fábrica: Sin zumbador El generador de sonidos puede configurarse aquí para que emita un sonido en caso de alarma. Seleccione qué prioridad de alarma activará el generador de sonidos: •...
- Página 11 Guía del usuario | Controlador de centrales, tipo AK-PC 551 Desviación nocturna Si es necesario, establezca el valor del incremento nocturno de la referencia. Mín.: -25 K (-5,0 bar) Máx.: 25 K (5,0 bar) Mantenga el ajuste en 0 si realiza la regulación con optimización Po a partir de un dispositivo Ajuste de fábrica:...
- Página 12 Guía del usuario | Controlador de centrales, tipo AK-PC 551 Demanda de DO N.º de compresores Establezca el número de compresores del circuito de aspiración Mín: 1 Esta es la cantidad total. Máx.: 8 (Si se seleccionan ambos grupos de aspiración, el número máximo será de 4 para el A y 4 para el B).
- Página 13 Guía del usuario | Controlador de centrales, tipo AK-PC 551 Temporiz. Compresores Temporiz. Compresores Tamaño comp. Mín. Tiempo de funcionamiento del primer compresor Mín: 0 min Máx.: 60 min principal Mín. ON Establezca aquí un periodo de activación forzada durante el cual el compresor permanecerá...
- Página 14 Guía del usuario | Controlador de centrales, tipo AK-PC 551 Aspiración B Grupo Aspiración B. Véanse las descripciones correspondientes en el grupo de aspiración A (En el grupo de aspiración B no se puede utilizar ningún Bitzer CRII.) Condensador Estado Controlador Estado de regulación...
- Página 15 Guía del usuario | Controlador de centrales, tipo AK-PC 551 Configuración Configuración de los ventiladores del ventilador Sensor de control Selección del sensor de regulación: Demanda AI • Transmisor de presión Pc Pc / S7 Ajuste de fábrica: Pc • Sensor de temperatura del medio S7 (el Pc debe instalarse para realizar la monitorización...
- Página 16 Guía del usuario | Controlador de centrales, tipo AK-PC 551 Ciclos del ventilador Número de ventiladores que arrancan Ciclos VSD Aquí puede consultarse el número de ventiladores en funcionamiento (convertidor de frecuencia). Total ciclos ventilador 1 Aquí se indica el número de veces que el relé 1 del ventilador ha estado en la posición On (el convertidor de frecuencia ha estado en funcionamiento).
- Página 17 Guía del usuario | Controlador de centrales, tipo AK-PC 551 Funciones generales Alarmas de entrada digital Alarma general On/Off Aquí puede definir hasta tres alarmas que no estén relacionadas con la función de regulación. Cuando se recibe una señal en la entrada, el controlador genera una alarma, pero solo después de que haya transcurrido el correspondiente tiempo de retardo.
- Página 18 Guía del usuario | Controlador de centrales, tipo AK-PC 551 Contraseña Código de acceso Los ajustes del controlador pueden protegerse con tres niveles de códigos de acceso. Nivel de contraseña 1 Ajuste de fábrica: 100 Nivel 1: ajustes de usuario final, como modificar el plan semanal Nivel de contraseña 2...
- Página 19 Guía del usuario | Controlador de centrales, tipo AK-PC 551 Salidas analógicas Salidas de 0-10 V 0-10 V 0-5 V Cuando se ha definido una función que necesita utilizar una salida de tensión variable, será posible seleccionar dicha función en una de las salidas AO disponibles (AO 1-4 está disponible).
- Página 20 Guía del usuario | Controlador de centrales, tipo AK-PC 551 Prioridades de la alarma General Prioridades de la alarma Crítica Grave Modo En espera: El controlador emitirá un aviso de alarma si ocurre una incidencia específica. Normal Error del sensor: Cada incidencia está...
- Página 21 Guía del usuario | Controlador de centrales, tipo AK-PC 551 © Danfoss | Climate Solutions | 2022.04 BC212486423949es-000501 | 21...
- Página 22 Guía del usuario | Controlador de centrales, tipo AK-PC 551 Conexiones cuando se utiliza el asistente de configuración Si ha utilizado el asistente de configuración para realizar la configuración, el controlador asignará automáticamente las funciones seleccionadas a las entradas y salidas de conformidad con el siguiente orden de prioridad:...
- Página 23 Guía del usuario | Controlador de centrales, tipo AK-PC 551 9. Lista de alarmas Texto de alarma Motivo Ajustes Valor prioritarios predeterminado Alarmas generales Modo de espera Alarma cuando el interruptor principal interno o externo detienen el control (entrada DI «interruptor principal»)
- Página 24 Guía del usuario | Controlador de centrales, tipo AK-PC 551 ERR31 Alarma en la pantalla externa - MMIGRS2 Si la comunicación con la pantalla no se lleva a cabo correctamente, enviará una notificación de error «ERR31». Esto puede deberse a que no se hayan instalado las terminaciones mostradas o a que se hayan producido interrupciones en la comunicación de datos durante el tiempo en el que...
- Página 25 Guía del usuario | Controlador de centrales, tipo AK-PC 551 10. Conexiones Conexión, nivel inferior Conexión, nivel superior Modbus Externo External 1 = Negro = + 1=Black = + AKS 32R B– 24 V 24 V 2 = Azul = - 2=Blue = –...
- Página 26 Guía del usuario | Controlador de centrales, tipo AK-PC 551 Capacidad del compresor scroll digital Solo DO5 o DO6 La capacidad se divide en periodos de tiempo como «PWM», pulsos modulantes. Se suministra el 100 % de la capacidad cuando la refrigeración se ejecuta durante todo el periodo. La válvula de derivación requiere un tiempo de desconexión dentro del periodo, aunque también se permite un tiempo de conexión.
- Página 27 Guía del usuario | Controlador de centrales, tipo AK-PC 551 11. Datos 12. Pantalla externa 24 V CA +/-15 % 50/60 Hz, 17 VA Una pantalla externa se utiliza solo para montaje frontal (IP 20). Tensión de 24 V CC (20-60 V), 17 VA Conexión solo mediante cable con conector. Consulte los pedidos.
- Página 28 Los controles electrónicos no sustituyen a los normales y buenos procedimientos de ingeniería. Danfoss no se hará responsable de los productos o componentes de la planta dañados como resultado de los defectos mencionados anteriormente. Es responsabilidad del instalador comprobar minuciosamente la instalación y ajustar los dispositivos...
