5.2.2 Selección de función Turbo / Normal / Eco
El Modo Turbo se puede seleccionar manualmente:
– Con la tecla si el parámetro tUF = 4;
– Con la tecla / si el parámetro tFb = 4;
– Usando la entrada digital si el parámetro iFi = 8;
También se puede seleccionar automaticamente:
– Saliendo del modo Eco (solo si rHC = C3)
– Cada vez que se arranca el regulador (solo si rHC = C3 y Pr1
> SPE + rED)
El regulador sale del modo Turbo y vuelve al modo normal
automáticamente al final del tiempo rtC o manualmente usando
el comando programado (tecla o entrada digital).

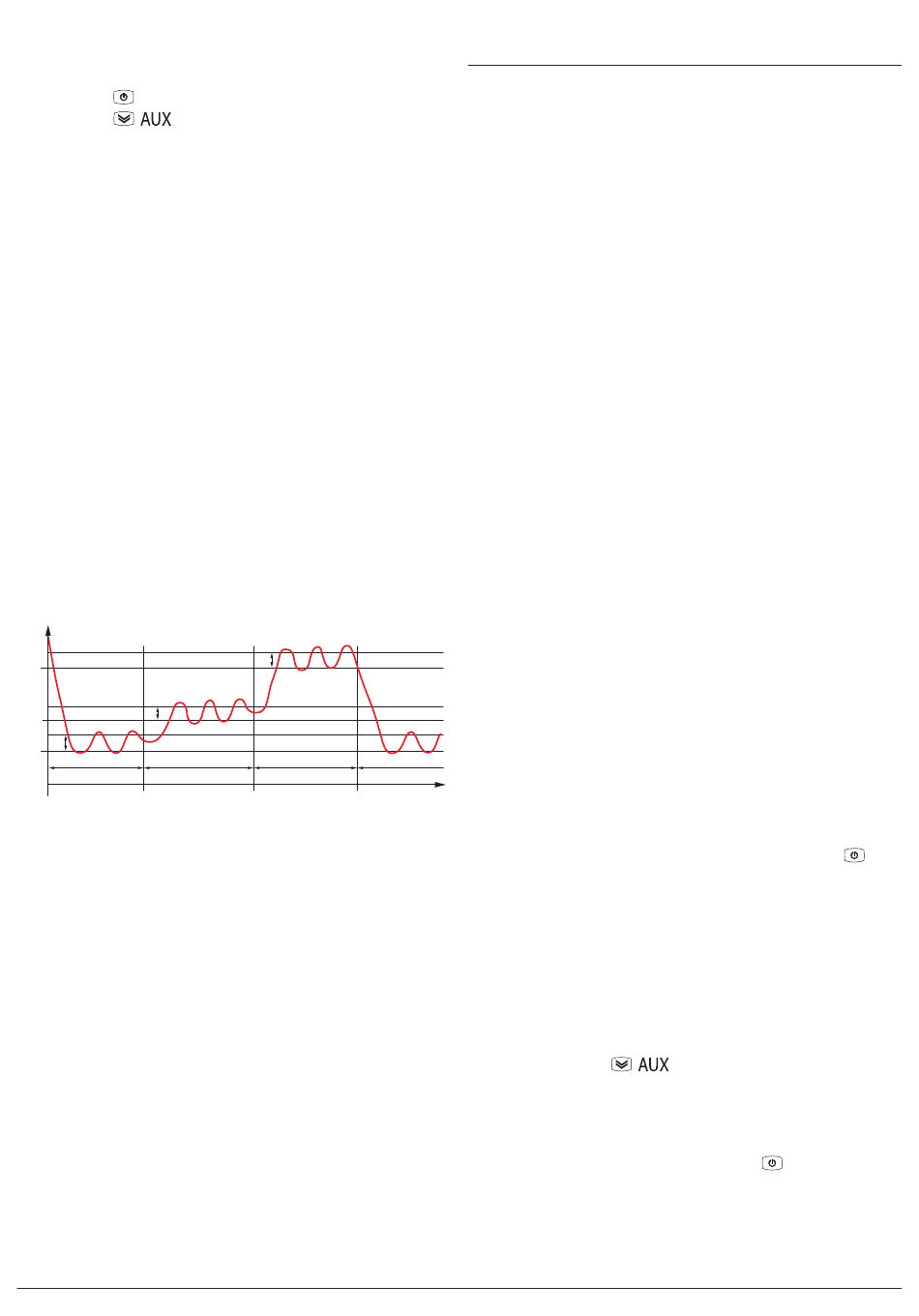

Programando rHC = C3 realiza la siguiente función cíclica:
Al arranque, el regulador empieza en el modo que había antes
de ser apagado ("Normal" o "Eco") a menos que la temperatura
sea > SPE + rED. En este caso (ver fig.) se inicia un ciclo Turbo
automaticamente.
Después del tiempo rtC, el regulador cambia automaticamente
a modo Normal . Si la puerta se abre con frecuencia, el regulador
permanece en modo Normal. Sin embargo si la puerta no se abre
durante el tiempo configurado en el parámetroiEt, el regulador
cambiaría automaticamente a modo Eco.
El regulador permanece en modo Eco hasta que la puerta se abre
otra vez o, si se configura, hasta el tiempo de espera en itt.
Al salir del modo Eco, el regulador ejecuta un ciclo Turbo para
restaurar la temperatura del producto, después de lo cual vuelve
al modo Normal y así sucesivamente.
Temp.
Pr1
SPE
"Eco"
rd
SP
rHd
SPH
rtC iEt (1)
"Turbo"
"Turbo" "Normal"
1. El tiempo iEt se resetea cada vez que la puerta se abre y
en el caso mostrado la puerta está siempre cerrada.
2. El tiempoitt se detiene cuando la puerta se abre y el
regulador cambia inmediatamente a modo Turbo.
En el modo Turbo, el regulador mostraá los caracteres trb
alternados con la modalidad normal de visualización .
El Set point SP (normal) será posible programarlo con un valor
comprendido entre el valor programado en el parámetro SLS y el
valor programado en el parámetro SHS mientras que el Set Point
SPE (siendo el Set Point "Eco") será posible programarlo con un
valor comprendido entre el valor programado en el parámetro SP
y el valor programado en el parámetro SHS; El Set point Turbo
(SHP) puede ser programado con un valor comprendido entre el
valor programado en el parámetro SLS y el valor programado en
el parámetro Sp.
Nota: En los ejemplos siguientes el Set point se indica
generalmente como SP y el diferencial como rd, sin
embargo, normalmente el termostato irá en base al Set
point y diferencial seleccionado como activo.
rEd
itt (2) rtC
"ECO" "Turbo"
time
Osaka - F 30 - Manual de Usuario - V2 - PAG. 6
5.3 Configuración de las entradas y del display
Con el parámetroiuP es posible seleccionar la medida de
temperatura en grados centígrados (estándar) o Fahrenheit (USA)
y la resolución de la medición deseada (C0 = °C/1°; C1 = °C/0.1°;
F0 = °F/1°; F1 = °F/0.1°).
El termostato permite la calibración a medida según las necesi-
dades de la aplicación y se realiza mediante los parámetros
iC1 (entrada sonda Pr1) y iC2 (entrada sonda Pr2) y iC3
(entrada sonda Pr3).
Con los parámetros iP2 y/oiP3 permite seleccionar el uso de la
entrada Pr2/Pr3, de la siguiente manera:
EP Sonda del evaporador: Utilizada para la gestión del
descarche y los ventiladores del evaporador.
Au Sonda auxiliar;
DG Entrada digital.
Si las entradas Pr2/Pr3 no se utilizan, configurar iP2/ip3 = oF.
Dos entradas no se pueden configurar para realizar la misma
función.
Si dos entradas estan configuradas para hacer la misma función,
solamente actua la entrada P2.
Usando el parámetro iFt es posible poner un filtro de software
relativo a la medida del valor de la entrada, de modo que podemos
disminuir la sensibilidad y la rápida variación de temperatura
(aumentando el tiempo de muestreo).
En el parámetro idS es posible establecer la visualización normal
del display que puede ser:
P1: Temperatura de la sonda Pr1;
P2: Temperatura de la sonda Pr2;
P3 Temperatura de la sonda Pr3;
SP: Set Point de regulación activo;
EC: Medida de la sonda si el termostato está en modalidad normal,
con mensaje Eco si el controlador está en modo Eco;
OFF: Display numérico apagado (oF).
Si aparece una de las medidas (idS = P1/P2/Ec) el parámetro
iCU permite poner un offset que se aplica para mostrar sólo la
variable (todos los controles de regulación se efectuarán siempre
en función de la medida correcta del parámetro de calibración)
Independientemente del valor impuesto en el parámetro idS, es
posible visualizar de manera rotatoria todas las variables de las
medidas y funcionamientos pulsando y soltando la tecla
El display mostrará alternando el código que identifica la variable
(ver mas adelante) y su valor. Las variable son:
Pr1 Medida de sonda Pr1;
Pr2 Medida de sonda Pr2 (on/oFF si Pr2 es una entrada digital);
Pr3 Medida de sonda Pr3 (on/oFF si Pr3 es una entrada digital);
Lt Temperatura mínima Pr1 memorizada;
Ht Temperatura máxima Pr1 memorizada.
Los picos de temperatura (min./max.) de la sonda Pr1 NO se
almacenan en caso de caida de tensión y pueden ser reseteados
presionando la tecla /
este tiempo, el display visualizará "---" por un instante para
indicar que los valores min./max. se han borrado y el nuevo pico
es la temperatura leída en ese momento.
El sistema sale del modo de visualización variable después de 15
segundos desde la última presión de la tecla
Se recuerda que la visualización de la sonda Pr1 en el display
también puede cambiarse a través de la función de descarche en el
parámetro ddl (véase función de descarche).
durante 3 segundos, transcurrido
.
.
