Oxígeno disuelto
4.10
Descripción general del sensor
El principio de funcionamiento del sensor óptico de oxígeno disuelto EXO se base en el concepto bien fundado de que el oxígeno disuelto
disminuye tanto la intensidad como la duración de la luminiscencia relacionada con un colorante químico cuidadosamente seleccionado.
El sensor de OD EXO enciende una luz azul correspondiente a la longitud de onda de este colorante luminiscente, que está inmóvil en una
matriz y adaptado a un disco. La luz azul genera la iluminación del colorante inmóvil y la duración de esa luminiscencia se mide a través
de un fotodiodo que se encuentra en el sensor. Para aumentar la precisión y la estabilidad de la técnica, el colorante también se irradia
con luz roja durante parte del ciclo de medición para actuar como referencia en la determinación de la duración de la luminiscencia.

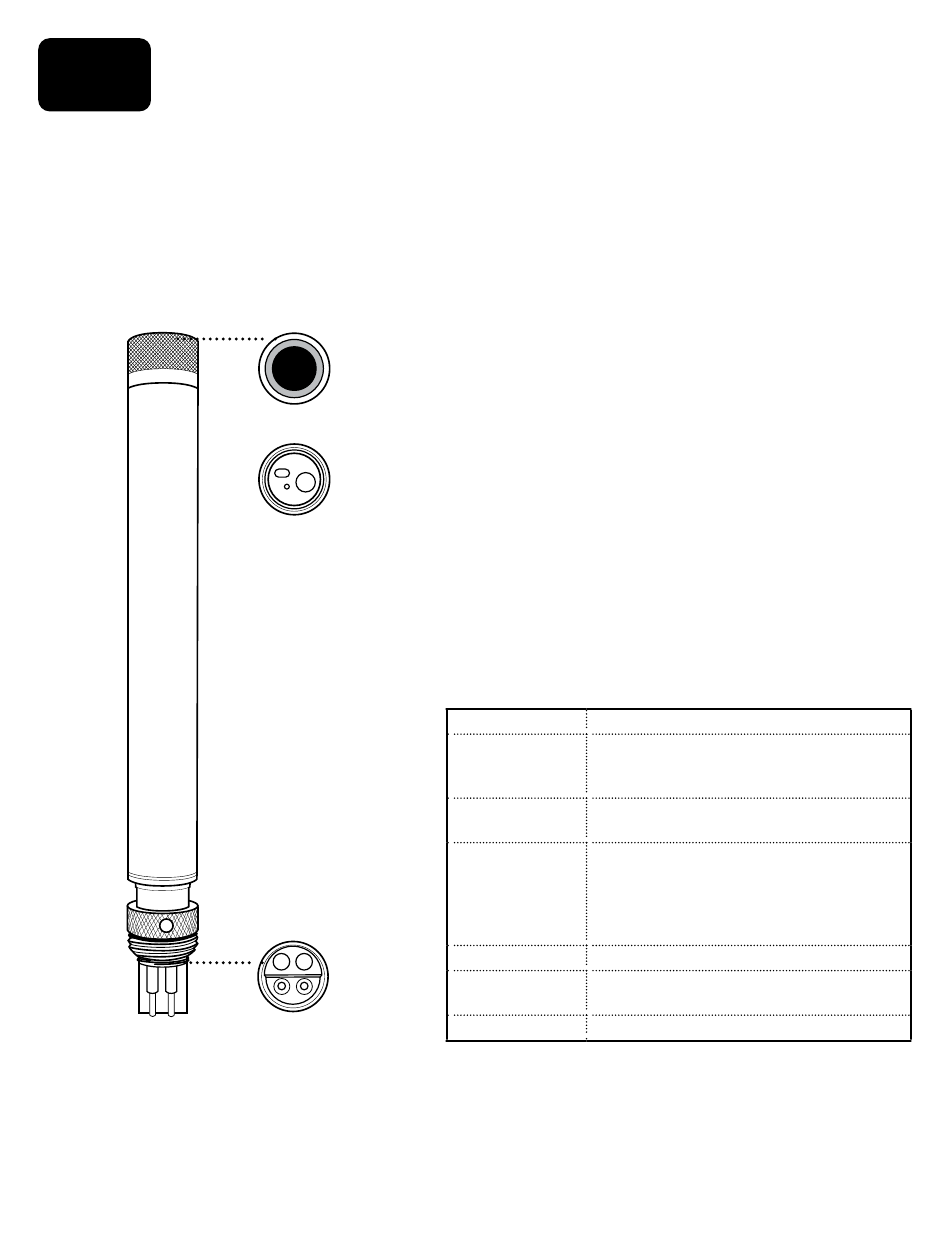

599100-01;
tapa del sensor 599110
68
Tapa del sensor
Sensor sin tapa
Cuando no hay presencia de oxígeno, la duración de la seña es máxima; si se
introduce oxígeno en la superficie de la membrana del sensor, la duración
es menor. Por eso, la duración de la luminiscencia es proporcionalmente
inversa a la cantidad de oxígeno presente y la relación entre la presión
del oxígeno fuera del sensor y la duración se puede calcular mediante la
ecuación de Stern-Volmer. Para la mayoría de los sensores de OD ópticos
basados en la duración, la ecuación Stern-Volmer
((Tcero/T) – 1) vs. presión de O
no es estrictamente lineal (en particular, bajo presiones de oxígeno más
altas), y los datos se deben procesar a través de un análisis por regresión
polinomial no lineal. Afortunadamente, la no linealidad no se modifica
considerablemente con el paso del tiempo; por eso, mientras cada sensor
este configurado según su respuesta ante un cambio en la presión del
oxígeno, la curvatura de la relación no afecta la capacidad del sensor de
medir el oxígeno con precisión durante un período de tiempo prolongado.
Especificaciones
Unidades
% de saturación, mg/l
Temperatura
En operación
De -5 a 50°C (23 °F a 122 °F)
Almacenamiento
De -20 a 80°C (-4 °F a 176 °F)
De 0 a 500 % de sat. del aire
Rango
De 0 a 50 mg/l
0-200 %: Lectura de ±1 % o 1 % de sat.
del aire, el que sea mayor;
Precisión
200-500 %: Lectura de ±5 %
0-20 mg/l: Lectura de ±1 % o 0,1 mg/l;
20-50 mg/l: Lectura del ±5 %
Respuesta
T63 < 5 seg
0,1 % de sat. del aire
Resolución
0,01 mg/l
Tipo de sensor
Óptico, por duración de luminiscencia
2
(continuación)
