Steren STV-020 Manual De Instrucciones

IMPORTANTE
Por favor, lee completamente y con atención este instructivo, antes de realizar
cualquier acción con el equipo, para saber cómo utilizarlo adecuadamente.
La información es presentada únicamente como referencia; debido a actualizaciones
pueden existir diferencias. Las imágenes mostradas son ilustrativas. El diseño y el
funcionamiento del producto pueden variar sin previo aviso.
Consulta nuestra página www.steren.com para obtener la versión más reciente del manual de instrucciones.
IMPORTADO POR
ELECTRÓNICA STEREN S.A. DE C.V.
Biólogo Maximino Martínez, núm. 3408, col. San Salvador Xochimanca, Azcapotzalco, Ciudad de México, C.P. 02870, RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Autopista México-Querétaro, km 26.5, sin número, Nave Industrial 3-A, col. Lomas de Boulevares, Tlalnepantla de Baz, Estado de México, C.P. 54020, RFC: SPE-941215-H43
En caso de que tu producto presente alguna falla, o si tienes alguna duda o pregunta, por favor, llama a nuestro Centro de Atención a Clientes, en donde con gusto te atenderemos en todo lo relacionado con tu
producto Steren. Centro de Atención a Clientes: (55) 15 16 60 00
CONTENIDO
Nº Pieza
1
2
3
4
5
6
7
8
Los tornillos suministrados son de medidas estándar. Te recomendamos consultar el manual de instrucciones del
proyector para obtener información acerca de los tornillos necesarios para montarlo en un soporte.
PREPARATIVOS
Herramientas necesarias (no incluidas)
Marcador
Desarmadores
o lápiz
Localiza el lugar donde deseas instalar el soporte; colócalo sobre la superficie para
asegurarte de que la instalación será correcta y verifica que esté nivelado.
1 2
Asegúrate de que no haya tuberías ocultas con cableado eléctrico, gas o agua.
Descripción
Plato para pared
Brazo
Extensión de brazo
Cuadro unión
Unión tipo U
Plato para proyector
Extensiones
Cubierta plástica
Llaves españolas
Taladro Nivel de gota
(de diferentes
medidas)
3
PRECAUCIONES
• Este soporte ha sido diseñado para utilizarse únicamente en interiores.
•
Límpialo con un paño suave y seco.
•
Elige una superficie sólida y firme para fijar con seguridad el soporte.
•
Los niños deben ser supervisados para asegurarse de que no empleen el aparato como juguete.
Steren no se hace responsable por daños materiales ni personales causados por mal uso o mala instalación. Es
responsabilidad del usuario asegurarse de la correcta instalación y uso del producto, así como de su revisión periódica.
Cantidad
Nº Pieza
x1
A
x1
B
C
x1
D
E
x1
F
x1
G
H
x1
I
J
x4
K
x1
L
INSTALACIÓN
Opción 1: Fijar el soporte en el techo
Perforación
1
Usa el plato para pared como referencia para marcar los puntos de perforación.
Utiliza una broca de 7,5 mm para perforar sobre las marcas que realizaste, a una
2
profundidad de 2".
3
Coloca los taquetes en los orificios.

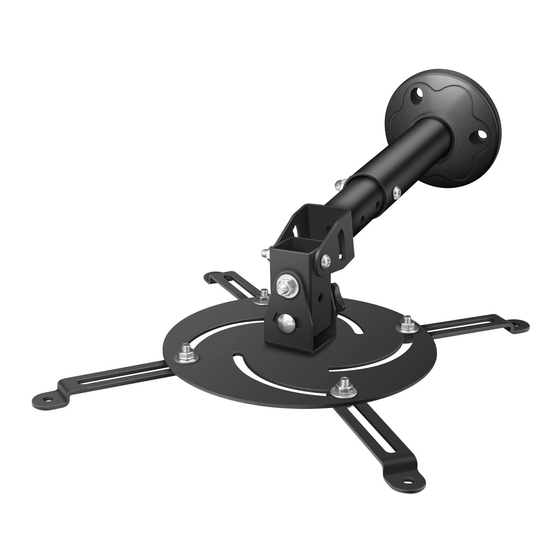

Soporte para proyector
Manual de instrucciones
Kit de tornillos, rondanas y taquetes
Descripción
Tornillo M5.5 x 50 mm
Taquete
Tornillo de cabeza plana
Tornillo M6 x 45
Tornillo tipo remache M6 x 45
Rondana M6
Tuerca M6
Perilla con tuerca
Tornillo tipo remache M6 x 16
Tuerca ciega M6
Tornillo M5 x 12
Tornillo M6 x 12
2"
STV-020
V3.0 / 0921B
Cantidad
x3
x3
x2
x3
x2
x10
x7
x2
x4
x1
x4
x5
