Steren STV-065 Manual De Instrucciones

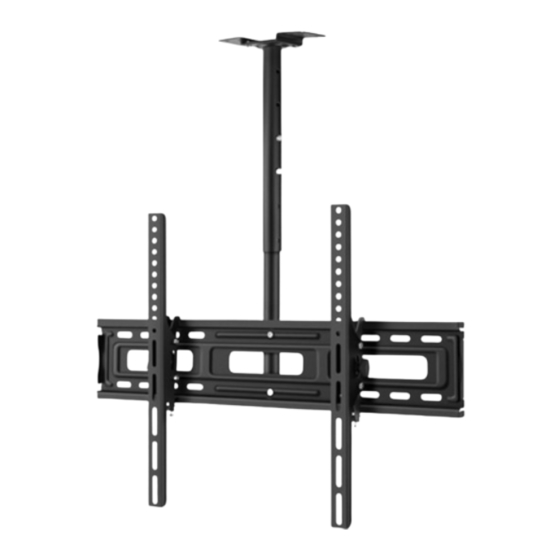

SOPORTE DE TECHO PARA
PANTALLAS DE 32" A 65"
HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN
Steren no se hace responsable por daños materiales ni personales causados por mal uso o mala instalación. Es
responsabilidad del usuario asegurarse de la correcta instalación y uso del producto, así como de su revisión periódica.
Complementa la barra telescópica, con el segundo segmento y el soporte de pantalla a la
5
altura deseada. Fija ambas piezas usando los tornillos (F), las rondanas (H) y las tuercas (K).
IMPORTANTE
STV-065
Antes de utilizar el producto, lee cuidadosamente este manual para evitar cualquier mal
funcionamiento.
La información presentada sirve únicamente como referencia sobre el producto; debido a
actualizaciones pueden existir diferencias.
Consulta nuestra página web www.steren.com para obtener la versión más reciente de este
manual.
PRECAUCIONES
Manual de instrucciones
• Este aparato no se destina para utilizarse por personas (incluyendo niños) cuyas capacidades
físicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o
conocimiento.
• Los niños deben supervisarse para asegurar que no empleen el aparato como juguete.
• Este producto está diseñado para uso en interiores.
• El soporte debe ser instalado sobre una superficie sólida.
• No debe excederse la capacidad de carga máxima (40 kg).
0119m V1.0
INSTALACIÓN
1 Utiliza el soporte de techo como plantilla
para realizar las marcas de las perforaciones
en el lugar donde deseas instalarlo.
Selecciona 2 orificios de cada lado.
Utiliza 4 tornillos (A o B), los 4 bujes separadores (J) y las 4 rondanas (G) para fijar las
6
barras en la parte posterior de la pantalla. En caso de requerir tornillos más anchos, sólo
utiliza los tornillos (C) y los bujes separadores (J), sin las rondanas.
No instales pantallas de más de 65" ni con un peso mayor a 40 Kg
Observa que la burbuja esté en el centro,
Los tornillos suministrados son de medidas estándar. Te recomendamos consultar el manual de instrucciones de tu
para corroborar que el soporte esté nivelado
pantalla para obtener información acerca de los tornillos necesarios para montarla en un soporte.
CONTENIDO
PIEZAS
Barras de sujeción
(2 piezas)
TORNILLOS
M4x20 mm
A (4 piezas)
RONDANAS, BUJES, TUERCAS Y TAQUETES
M6
G (4 piezas)
Realiza las perforaciones a una profundidad
2
de 60 mm, con una broca de 10 mm de
diámetro.
Ensambla el soporte de techo y el primer segmento de la barra
3
telescópica, como se muestra en la figura.
Afloja los tornillos de sujeción, y monta la pantalla sobre el soporte colocando primero la
7
parte superior de las barras (en forma de gancho) y, posteriormente, la parte inferior.
Aprieta los tornillos
para fijar la pantalla
Asegúrate de que las barras queden
perfectamente acopladas
Soporte de pantalla Soporte de techo Barra telescópica
(1 pieza)
(2 segmentos) (2 segmentos)
M6x20 mm M8x25 mm M6x8 mm M8
B (4 piezas) C (4 piezas) D (2 piezas) E (4 piezas)
M6 M8 M8 M6
H (4 piezas) I (4 piezas) J (4 piezas) K (4 piezas)
60 mm
Introduce los taquetes (L) en los orificios realizados, y
4
fija la pieza con los tornillos (E) y las rondanas (I).
ø10 mm
Ajusta la inclinación de
la pantalla, al aflojar y
apretar las mariposas Afloja los tornillos (D) para
girar la pantalla. Vuelve a
apretarlos para que quede fija
Ajusta la altura quitando
los tornillos (F) y las
tuercas (K)
Nivel
(1 pieza)
M6x40 mm
F(4 piezas)
M8
L (4 piezas)
