Motorisation à bras articulés
Motorizzazione a braccia articolatiper cancello a battente
V.022023 - IndB
OpenGate 2
Articulated arms automation kit for swing gate
Kit automatismos con brazos articulados
2 x 2,5 m
max
2 x 250 kg
max
pour portail battant
para portal dos batientes
MBA0103
Installation
Utilisation
faciles
Fiabilité
Moteurs
silencieux
Carte
électronique
P100 PCB2
V SCS
SUIVEZ LE GUIDE!
Pour l'installation et
plus d'explications.
Publicidad
Manuales relacionados para SCS Sentinel OpenGate 2
Resumen de contenidos para SCS Sentinel OpenGate 2
- Página 1 OpenGate 2 MBA0103 Motorisation à bras articulés pour portail battant Articulated arms automation kit for swing gate Motorizzazione a braccia articolatiper cancello a battente Kit automatismos con brazos articulados para portal dos batientes Installation Utilisation faciles Fiabilité Moteurs silencieux Carte électronique...
- Página 2 SUMARIO SUMARIO A - Instrucciones de seguridad ............................51 B - Descripción ..................................52 C- Cables / Instalación ................................53 D- Ajuste / Uso ..................................61 E- Características técnicas ..............................63 F- Mantenimiento ..................................64 G- Asistencia técnica ................................65 H- Garantía....................................66 I- Advertencia....................................66 J- La declaración de conformidad ............................66 A- INSTRUCCIONES DE SEGURIDAD A- INSTRUCCIONES DE SEGURIDAD...

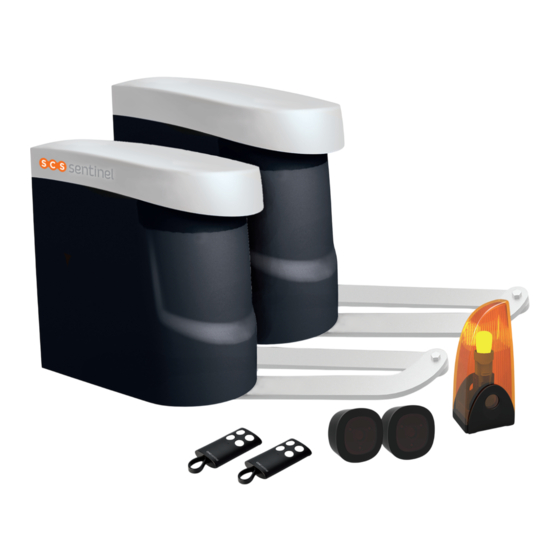

- Página 3 B- DESCRIPCIÓN B- DESCRIPCIÓN B1- Contenido del kit Manual 1 motor 1 motor 2 controles 1 luz 2 fotocélulas principal (caja secundario remotos intermitente AAM0036 electrónica AAM0121 con antena MPD0050) integrada AAM0123 Tornillos soportes de montaje contrafuertes llave de desbloqueo etiqueta de desbloqueo Dimensions : L 90 x H 70 mm Collection :...
- Página 4 C- CABLES / INSTALACIÓN C- CABLES / INSTALACIÓN C1- Instalación del automatismo Luz intermitente LED 24V con antena integrada Fotocélulas Kit automatismos 24 V Control remoto 4 canales Une tope de cierre central es necesario (no suministrado) Se aconseja instalar topes late- rales físicos para la apertura (no suministrados) C2- Tabla de las dimensiones...
- Página 5 C3- Fijación del motor 1. Consultar la tabla de dimensiones para elegir las dimensiones y posiciones adecuadas para la instalación de los motores. 2. Comprobar que la superficie de montaje de las placas de fijación esté lisa, vertical y rígida. 3.
- Página 6 Para desbloquear los brazos, consultar el punto C4 Ajuste para la posición cerrada : una vez la posición de cierre completa bien definida, fijar el tope mecánico correspondiente en esta posición. Ajuste puerta abierta : una vez la posición de apertura completa bien definida, fijar el tope mecánico correspondiente.
- Página 7 Posición del motor desbloquedo : Posición del motor bloqueado : La espiga tiene que estar en posición pulsada La espiga tiene que estar en posición salida ASTUZIA En lugar de desbloquear el motor a la fuerza de los brazos, tiene la posibilidad de utilizar una Hacia motor batería conectando los cables de motor blanco y amarillo en una dirección o en la otra según la...
- Página 8 C5- Esquema de cables Figura1 rojo Transformador cables rojo imperativo en : 0.5 mm² ≥ (2 x 1.5 mm²) Cable rojo/marrón 1 mm² Cable azul Programación P100 PCB2 V SCS Aprender Naranja Gris Verde Negro Azul Rojo Cerradura Motor 1 Motor 2 Total Piet BP 1 batiente...
- Página 9 Apertura interior Caso n°1 CAJA P100 PCB2 V SCS motor 1 motor 2 Mo1+ Mo1- Mo2+ Mo2- (n°5) (n°6) (n°7) (n°8) blanco blanco amarillo amarillo Se abre en segundo Se abre en primero conexión sobre conexión sobre Motor 2 Motor 1 Caso n°2 CAJA P100 PCB2 V SCS motor 1...
- Página 10 Fotocélulas Las fotocélulas son dispositivos de seguridad para los portales automáticos. Se componen de un transmisor y de un receptor y se activan cuándo se interumpe el haz infrarrojo. Si se detecta un obstáculo, la puerta se detiene y se abre ligeramente permitiendo que el obstáculo se libere de manera segura. Etape 1 Etape 2 Etape 3...
- Página 11 Luz intermitente Retirar el embalaje antes de conectar. Pulsar Para mejorar el alcance de sus controles remotos, se puede conectar la antena situada en la luz intermitente con un cable coaxial tipo RG58 (no suministrado). En este caso, hay que desconectar la antena de origen.
- Página 12 D- AJUSTES / USO D- AJUSTES / USO D1- Ajuste del número de batientes (dip switch 1) Ajustes de los switches : la posición «ON» se situa hacia arriba, «OFF» hacia abajo. DIP SWITCH 1 : ON = f uncionamiento 2 batientes OFF = f uncionamiento 1 batiente (conexión sobre 5 y 6) D2- Ajuste de potencia (dip switch 2 y 3)
- Página 13 D7- Indicadores LED LED1 indicador RF : radio frecuencia El indicador LED1 parpadea cuando se recibe un señal (control remoto programado o no). LED2 sistema de aprendizaje : El indicador LED2 parpadea 2 veces por segundo en funcionamiento normal y 1 vez por segundo en programación. Si LED2 está fijo significa que hay un error durante la programación.
- Página 14 D10- Proceso de aprendizaje del sistema para un portal con un batiente único Colocar el switch 1 sobre OFF. Dejar el batiente completamente abierto. Pulsar la tecla « SYS-Iearn » (hacia que el indicador LED2 parpadee 1 vez por segundo en lugar de 2 veces por segundo como le hace normalmente), y pulsar la tecla en la parte superior derecha del control remoto para el aprendizaje de un batiente único.
- Página 15 Controles remotos Canales Frecuencia - Máximos de potencia transmitida 433.92 MHz - potencia < 10mW Alimentacíon 1 pila lithium CR2032 suministrada Seguridad código variable F- MANTENIMIENTO F- MANTENIMIENTO F1- Motor Efectuar las operaciones siguientes por lo menos cada 6 meses. En caso de uso frecuente, reducir este palzo.
- Página 16 G- ASISTENCIA TÉCNICA G- ASISTENCIA TÉCNICA G1- Ayuda de reparación Problema encontrado Soluciones Sobrecalentamiento de las baterías de Verificar la conexión de los hilos sobre la batería reserva. La puerta no se mueve cuando se acciona el 1. Verificar si el indicador «LED1» se enciende al pulsar una tecla control remoto está...
- Página 17 • Daños resultantes de un uso improprio de la luz intermittente (uso diferente de su origen) o de modificaciones. • Daños resultantes del uso y/o instalación de piezas no procedentes a las previstas y incluidas por SCS Sentinel. • Daños resultantes de una falta de mantenimiento o de un choque •...
- Página 18 Toutes les infos sur : www.scs-sentinel.com 110, rue Pierre-Gilles de Gennes 49300 Cholet - France...
