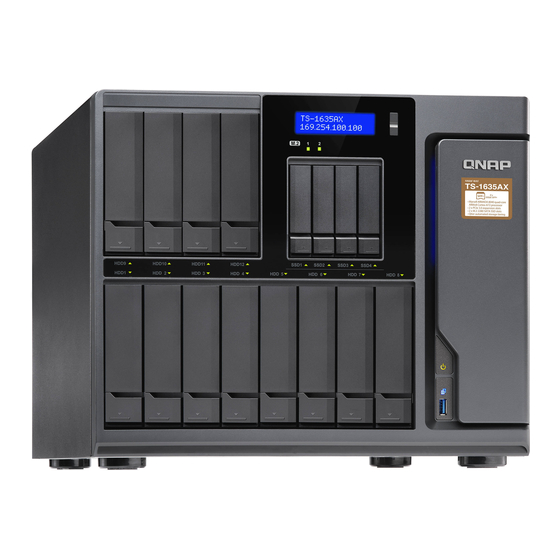

TS-1635AX
Guía del usuario
Versión del documento: 1
31/05/2018

Publicidad

loading

Manuales relacionados para QNAP TS-1635AX

Resumen de contenidos para QNAP TS-1635AX

  • Página 1 TS-1635AX Guía del usuario Versión del documento: 1 31/05/2018...
  • Página 2 Guía del usuario del TS-1635AX Contenido 1. Introducción Acerca de esta guía............................3 Audiencia..............................3 Convenciones del documento........................3 2. Descripción general del producto Acerca del TS-1635AX..........................4 Especificaciones del hardware........................4 Contenido del paquete..........................7 Componentes............................... 7 Panel frontal............................. 7 Panel izquierdo............................8 Panel trasero............................
  • Página 3 6. Glosario CloudKey..............................45 CloudLink..............................45 myQNAPcloud............................45 myQNAPcloud ID............................45 Qfinder Pro..............................45 QTS................................45 7. Aviso Garantía limitada............................46 Exención..............................46 GNU Public License............................46 Declaración de FCC........................... 54 Aviso de CE..............................55 SJ/T 11364-2006............................55...
  • Página 4 Guía del usuario del TS-1635AX 1. Introducción Acerca de esta guía Esta guía ofrece información sobre el NAS QNAP TS-1635AX, así como instrucciones paso a paso para instalar el hardware. También proporciona instrucciones sobre las operaciones básicas e información para la solución de problemas.
  • Página 5 Este capítulo proporciona información básica sobre el NAS QNAP TS-1635AX. Acerca del TS-1635AX El TS-1635AX está equipado con un procesador ARM de cuatro núcleos y hasta 16 GB de DDR4, lo que ofrece un alto rendimiento en un chasis compacto. El TS-1635AX incluye una conectividad mejorada a través de sus doble Gigabit Ethernet y sus dos puertos SPF+ 10 Gigabit Ethernet.
  • Página 6 Guía del usuario del TS-1635AX Componente TS-1635AX Compatibilidad de • Bahías de 3.5 pulgadas: unidades • Unidades de disco duro SATA de 3.5 pulgadas • Unidades de disco duro SATA de 2.5 pulgadas • Unidades de estado sólido SATA de 2.5 pulgadas •...
  • Página 7 Guía del usuario del TS-1635AX Componente TS-1635AX Botones • LCD intro • LCD seleccionar • Alimentación • Copia de un toque USB • Restablecer Dimensiones Factor de forma Torre Dimensiones (alto x ancho 303,84 x 369,89 x 319,8 mm x fondo) 11,96 ×...
  • Página 8 Guía del usuario del TS-1635AX Contenido del paquete Elemento Cantidad NAS TS-1635AX Adaptador de alimentación de CA Cable de alimentación eléctrica Cable Ethernet Tornillos para unidades de 3.5 pulgadas Tornillos para unidades de 2.5 pulgadas Guía de Instalación Rápida (GIR)
  • Página 9 Guía del usuario del TS-1635AX Panel izquierdo N.º Componente N.º Componente Ranura PCIe 3.0 x2 1 Panel trasero N.º Componente N.º Componente Ventiladores del sistema Toma de audio de 3,5 mm Entrada de alimentación Puertos USB 3.0 Type-A Altavoz Puertos RJ45 Gigabit Ethernet Botón de unidad de alimentación eléctrica...
  • Página 10 Guía del usuario del TS-1635AX N.º Componente N.º Componente Ranura de seguridad Kensington Tapa de perfil bajo de conexión PCIe Botón "Reset" (Restablecer) Tapa de altura completa de conexión PCIe Panel derecho N.º Componente N.º Componente Ranura PCIe 3 x1 Ranura para SSD M.2 1...
  • Página 11 Guía del usuario del TS-1635AX Requisitos de instalación Categoría Elemento Entorno • Temperatura ambiente: 0 a 40˚C (32 a 104˚F) • Humedad relativa sin condensación: 5 a 95 % • Temperatura de bulbo húmedo: 27˚C (80.6˚F) • Superficie plana y antiestática sin exposición directa a la luz del sol, líquidos ni sustancias químicas...
  • Página 12 Esta sección contiene información sobre la instalación de unidades, módulos de memoria y tarjetas de expansión. Instalación de unidades El TS-1635AX es compatible con unidades de disco duro de 3,5" y 2,5", así como con unidades de estado sólido de 2,5". Instalación de unidades de disco duro de 3,5" en bandejas de 3,5"...
  • Página 13 Guía del usuario del TS-1635AX b. Coloque la unidad en la bandeja de forma que los orificios de los laterales de la unidad queden alineados con los orificios de los laterales de la bandeja. c. Coloque los paneles de fijación para sujetar la unidad a la bandeja.
  • Página 14 Guía del usuario del TS-1635AX 4. Inserte la bandeja en la bahía. a. Inserte la bandeja en la bahía de unidades. b. Empuje la manija. c. Deslice el cierre hacia arriba. 5. Encienda el NAS. Instalación de unidades de estado sólido o unidades de 2,5" en bandejas de 3,5"...
  • Página 15 Guía del usuario del TS-1635AX • Respete los procedimientos de descarga electrostáticas (ESD) para evitar daños en los componentes. 1. Apague el NAS. 2. Quite la bandeja de la unidad. a. Deslice el cierre hacia abajo. b. Tire del asa de la bandeja hacia fuera.
  • Página 16 Guía del usuario del TS-1635AX b. Coloque la unidad en la bandeja de forma que los orificios de la parte inferior de la unidad queden alineados con los orificios de la parte inferior de la bandeja. c. Coloque los tornillos para fijar la unidad a la bandeja.
  • Página 17 Guía del usuario del TS-1635AX 5. Encienda el NAS. Instalación de unidades de estado sólido en bandejas para unidades de estado sólido Aviso • La instalación de una unidad borra todos los datos de la misma. • Respete los procedimientos de descarga electrostáticas (ESD) para evitar daños en los componentes.
  • Página 18 Guía del usuario del TS-1635AX 3. Instale una unidad en la bandeja. a. Alinee el conector SATA de la unidad con la abertura del extremo de la bandeja. b. Coloque la unidad en la bandeja. 4. Inserte la bandeja en la bahía.
  • Página 19 • Respete los procedimientos de descarga electrostáticas (ESD) para evitar daños en los componentes. Nota QNAP recomienda instalar disipadores de calor en los controladores de la SSD M.2 para mejorar la eficiencia de refrigeración y garantizar un rendimiento constante. 1. Apague el NAS.
  • Página 20 Guía del usuario del TS-1635AX 5. Instale un disipador en la SSD M.2. a. Localice el controlador en la SSD M.2. Nota La ubicación del controlador varía según el modelo y el fabricante de la SSD M.2. Para más información, consulte la documentación o póngase en contacto con el fabricante.
  • Página 21 Guía del usuario del TS-1635AX 6. Instale la SSD M.2. a. Fije el tornillo elevador a la placa base. b. Inserte la SSD M.2 en la ranura. Instalación y configuración...
  • Página 22 Guía del usuario del TS-1635AX c. Fije el tornillo de cabeza plana al tornillo elevador. 7. Coloque la tapa de la carcasa. a. Deslice la cubierta hacia abajo hasta que encaje por completo en el chasis. b. Deslice la cubierta hacia delante.
  • Página 23 El NAS admite determinadas tarjetas de expansión, algunas de las cuales requieren soportes PCIe de QNAP. Las tarjetas de expansión de la marca QNAP adquiridas en el sitio web de la empresa incluyen los soportes necesarios para adaptarse a todos los modelos de NAS QNAP.
  • Página 24 Guía del usuario del TS-1635AX 2. Apague el NAS. 3. Desconecte el cable de alimentación de la toma eléctrica. 4. Desconecte todos los cables y accesorios externos. 5. Retire la tapa de la carcasa. a. Retire los tornillos que sujetan la tapa de la carcasa al chasis.
  • Página 25 Guía del usuario del TS-1635AX Tapa de altura completa de conexión PCIe Tapa de perfil bajo de conexión PCIe 7. Fije el soporte del QNAP a la tarjeta de expansión. a. Retire todos los tornillos del soporte existente. Instalación y configuración...
  • Página 26 Guía del usuario del TS-1635AX b. Retire con cuidado el soporte de la tarjeta. c. Fije el soporte del QNAP a la tarjeta usando los mismos tornillos. d. Compruebe que el soporte no se mueva. 8. Instale la tarjeta de expansión.
  • Página 27 Guía del usuario del TS-1635AX Puerto de altura completa de conexión PCIe Puerto de perfil bajo de conexión PCIe d. Conecte el conector de alimentación de PCIe a la tarjeta de expansión. Instalación y configuración...
  • Página 28 Guía del usuario del TS-1635AX Consejo Para las tarjetas de expansión más grandes, tal vez sea necesario conectar el conector de alimentación PCIe antes de insertar la tarjeta en la ranura. 9. Coloque la tapa de la carcasa. a. Deslice la cubierta hacia abajo hasta que encaje por completo en el chasis.
  • Página 29 Guía del usuario del TS-1635AX 12. Encienda el NAS. Sustitución de módulos de memoria El TS-1635AX tiene una ranura de memoria. Puede aumentar la capacidad de memoria del NAS mejorando el módulo de memoria. Puede adquirir módulos de memoria QNAP en tiendas autorizadas. Aviso •...
  • Página 30 Guía del usuario del TS-1635AX 6. Instale un módulo nuevo. a. Alinee la muesca con la rugosidad de la ranura. b. Inserte el módulo en la ranura. c. Compruebe que los conectores metálicos se hayan insertado totalmente en la ranura.
  • Página 31 Vaya a Panel de control > Sistema > Estado del sistema > Información de hardware. c. Compruebe el valor de Memoria total. Instalación de QTS El TS-1635AX utiliza el sistema operativo QTS de QNAP. Puede instalar QTS utilizando cualquiera de los siguientes métodos. Método Descripción...
  • Página 32 3. Ejecute Qfinder Pro en un ordenador que esté conectado a la misma red de área local. Nota Para descargar Qfinder Pro, vaya a https://www.qnap.com/utilities. 4. Localice el NAS en la lista y después haga doble clic en el nombre o la dirección IP.
  • Página 33 • En su ordenador, vaya a http://install.qnap.com/. • Escanee el código QR del NAS con un dispositivo móvil. La página web incluye una lista con todos los dispositivos QNAP NAS no inicializados de la red local. Instalación y configuración...
  • Página 34 13. Especifique la zona horaria, la fecha y la hora. Consejo QNAP recomienda conectarse a un servidor NTP para garantizar que el NAS siga un estándar de tiempo universal coordinado (UTC, por sus siglas en inglés). 14. Haga clic en Siguiente.
  • Página 35 Guía del usuario del TS-1635AX 15. Seleccione Obtener automáticamente la dirección IP, DHCP. 16. Haga clic en Siguiente. 17. Seleccione los tipos de dispositivos que usará para acceder a las carpetas compartidas del NAS. 18. Haga clic en Siguiente. 19. Configure los ajustes de discos.
  • Página 36 Guía del usuario del TS-1635AX 4. Operaciones básicas Este capítulo describe el operaciones básicas del NAS. Botón de encendido Operación Acción del usuario Resultado Encendido Presione el botón una vez. El NAS se encenderá. Apagado Mantenga presionado el botón El NAS se apagará.
  • Página 37 Guía del usuario del TS-1635AX Botón de Copia USB de un toque El botón de Copia USB de un toque le permite realizar copias de seguridad de datos desde un dispositivo USB al NAS o desde el NAS a un dispositivo USB.
  • Página 38 Guía del usuario del TS-1635AX • DNS primario • DNS secundario 1. Pulse Intro o Seleccionar. El panel muestra el nombre del NAS y la versión de QTS. 2. Mantenga pulsada la tecla Intro durante dos segundos. El panel muestra Menú principal 1. TCP/IP.
  • Página 39 Guía del usuario del TS-1635AX 2. Mantenga pulsada la tecla Intro durante dos segundos. El panel muestra Menú principal 1. TCP/IP. 3. Pulse Intro repetidamente hasta que el panel muestre Menú principal 3. Volumen. 4. Mantenga pulsada la tecla Intro.
  • Página 40 Guía del usuario del TS-1635AX El NAS se reinicia. Cambiar la contraseña del panel LCD El uso de una contraseña para el panel LCD evita el acceso no autorizado. 1. Pulse Intro o Seleccionar. El panel muestra el nombre del NAS y la versión de QTS.
  • Página 41 Guía del usuario del TS-1635AX Mensaje del sistema Descripción Vol.1 desmontado El volumen se ha desmontado. Vol.1 no activo El volumen no está activo. Los LED indican el estado del sistema e información relativa al encendido del NAS. La siguiente información sobre LED solo es aplicable si la unidad se ha instalado correctamente y el NAS se ha conectado a la red.
  • Página 42 Guía del usuario del TS-1635AX Estado Descripción Naranja Se ha producido un error de lectura/escritura mientras otro dispositivo estaba accediendo a los datos. Parpadea en naranja Se está accediendo al NAS desde la red. Unidad Parpadea en rojo Se está accediendo a los datos y se produce un error de lectura o escritura durante el proceso.
  • Página 43 Guía del usuario del TS-1635AX Duración Frecuencia Descripción Bip largo (1.5 segundos) 3 (cada 5 minutos) El ventilador del sistema no está funcionando. • El volumen de disco está a punto de alcanzar su capacidad máxima. • El volumen de disco ha alcanzado su capacidad máxima.
  • Página 44 Guía del usuario del TS-1635AX 5. Solución de problemas Este capítulo describe la información básica de solución de problemas. Forzar Qfinder Pro o myQNAPcloud a localizar el NAS Si Qfinder Pro o myQNAPcloud no puede localizar el NAS durante la instalación de QTS, las unidades o los datos pueden estar dañados.
  • Página 45 Guía del usuario del TS-1635AX Recuperar unidades en buen estado, extraídas de forma involuntaria El NAS es compatible con la tecnología de recuperación RAID para recuperar volúmenes de disco RAID dañados por la desconexión o extracción involuntaria de unidades. Los usuarios pueden recuperar un volumen RAID 1, RAID 5 o RAID 6 inactivo, o un RAID 0 inactivo y la configuración JBOD normal.
  • Página 46 Proporciona varios servicios de acceso remoto tales como DDNS y CloudLink. myQNAPcloud ID Dirección de correo electrónico utilizada para registrar una cuenta de myQNAPcloud Qfinder Pro Te permite localizar y acceder a los dispositivos del NAS QNAP en tu red de área local. Sistema Operativo del NAS QNAP. Glosario...
  • Página 47 En ningún caso la responsabilidad de QNAP debe exceder el precio pagado por el producto por los daños directos, indirectos, especiales, incidentales o consecuenciales que resulten del uso del producto, su software acompañante o su documentación.QNAP no ofrece garantía o representación, expresa, implícita ni...
  • Página 48 Guía del usuario del TS-1635AX The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
  • Página 49 Guía del usuario del TS-1635AX To “convey” a work means any kind of propagation that enables other parties to make or receive copies. Mere interaction with a user through a computer network, with no transfer of a copy, is not conveying.
  • Página 50 Guía del usuario del TS-1635AX respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
  • Página 51 Guía del usuario del TS-1635AX c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
  • Página 52 Guía del usuario del TS-1635AX When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material,...
  • Página 53 Guía del usuario del TS-1635AX accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
  • Página 54 Guía del usuario del TS-1635AX covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.
  • Página 55 • Solicite ayuda al distribuidor o a un técnico de radio o televisión. Importante Cualquier modificación realizada en este dispositivo que no haya sido aprobada por QNAP Systems, Inc. puede anular la autorización del usuario, otorgada por el FCC, para operar este equipo.
  • Página 56 Guía del usuario del TS-1635AX Aviso de CE Este QNAP NAS cumple con la normativa CE clase B. SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 壳体...
