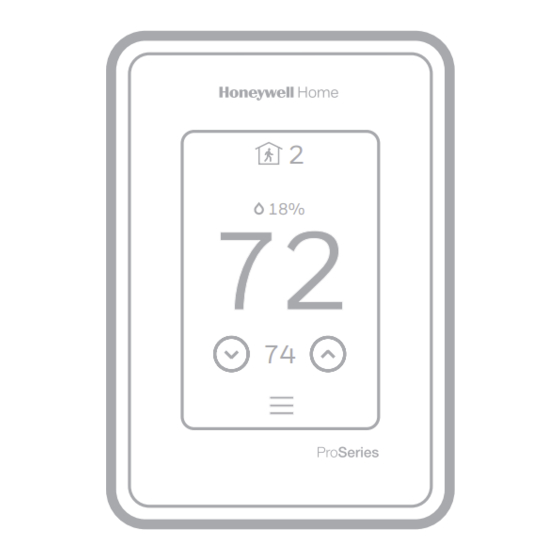

T10 and T10+ Pro
Smart Thermostat
with RedLINK® 3.0
Model numbers listed on
Specifications page
Programmable Thermostat
Professional Install Guide
Read before installing
Package Includes:
• T10 or T10+ Pro Smart Thermostat
• UWP™ Mounting System
• Standard Installation Adapter (J-box
adapter)
• Decorative Cover Plate
• Screws and Anchors
• Thermostat literature
• Kits may include other accessories. Kit
models listed on specifications page
Compatibility
• Compatible with most heating, cooling,
and heat pump systems
• Required: 24 VAC power ("C" wire)
• Does not work with electric baseboard
heat (120-240V)
• Android or iOS smartphone or tablet
Customer assistance
WEB honeywellhome.com
PHONE 1-800-633-3991
18%
74
Search for local rebates.
Honeywell Home thermostats
work with utility programs to
reward you for helping save
energy.
HoneywellHome.com/Rebates
For more detailed instructions
including ISU settings and wiring
diagrams, scan QR code or go to
https://customer.resideo.com/
resources/Techlit/
TechLitDocuments/
33-00000s/33-00462.pdf
2
M38794
33-00605EFS-07

Publicidad

loading

Resumen de contenidos para Honeywell Home T10

  • Página 1 Read before installing M38794 Search for local rebates. Package Includes: Honeywell Home thermostats • T10 or T10+ Pro Smart Thermostat work with utility programs to • UWP™ Mounting System reward you for helping save • Standard Installation Adapter (J-box energy.
  • Página 2 Close the door. See Figure anchors) Optional Cover Plate installation Note: cover plate included can vary by model of T10/T10+. Use the Optional Cover Plate when: • Mounting the thermostat to an electrical junction box • Or when you need to cover paint gap from the old thermostat.
  • Página 3 UWP. Note: The T10+ models can wirelessly link to a THM04R3000 EIM. If using THM04R3000 EIM, wire only R and C to T10+ to power the thermostat. Then follow wiring diagrams included in EIM literature. M37788 This wiring is just an example, yours may vary.
  • Página 4 Setting Slider Tabs Set R Slider Tab, see Figure 9. • Use built-in jumper (R Slider Tab) to differentiate between one or two transformer systems. • If there is only one R wire, and it is connected to the R, Rc, or RH terminal on the old thermostat, set the slider to the up position (1 wire).
  • Página 5 Whole house humidifier, dehumidifier, or ventilator Using U Slider Tab Wired to humidifier, Wired to fresh air damper dehumidifier or ventilator powered by furnace with built-in transformer. transformer. Humidifier, Damper dehumidifier, or ventilator M37823 C from furnace or air-handler M37824 Wired to humidifier, ventilator, Wired to low speed fan or damper powered by external...
  • Página 6 3. Set the U Slider Tab as shown in the diagrams on page 4. 4. When T10+ is used with THM04R3000 EIM, wire only R and C to T10+ to power the thermostat. Then follow the wiring diagrams included in EIM literature.
  • Página 7 Conventional systems Note: When T10+ is used with THM04R3000 EIM, wire only R and C to T10+ to power the thermostat. Then follow the wiring diagrams included in EIM literature. Power open Zone valve Series 20 Zone valve (power open and power closed)
  • Página 8 Mounting thermostat 1. Push excess wire back into the wall opening. 2. Close the UWP door. It should remain closed without bulging. 3. Align the UWP with the thermostat, and push gently until the thermostat snaps in place. Note: If you used the Optional Cover Plate M38801 shown on page 2, remove the gray trim ring from the thermostat before step 3.
  • Página 9 M38805 EIM Installation The T10+ can be connected wirelessly to an EIM and wireless outdoor sensor. The thermostat will ask whether or not you are using an EIM during initial setup and walk you through that process. EIM specific instructions are included with the THM04R3000 EIM.
  • Página 10 Apple® HomeKit™ Setup Touch Menu icon at the bottom of the T10 home screen. Scroll down and select “Connect HomeKit”. Use the Apple Home App and select “Add Accessory”. Scan the code shown on your thermostat with your phone. Follow the instructions on your phone.
  • Página 11 How to use Priority Priority creates an average temperature in your home based on specific rooms. This allows you to prioritize comfort where you want it. Selected Rooms Rooms you manually select create an average temperature in your home. Unselected Room Will not contribute to the average temperature.
  • Página 12 • Turn on heat, cool, or IAQ equipment Devices & Sensors • View, add, or remove RedLINK indoor sensors • View, add, or remove wireless outdoor sensor (T10+ model only) • View information about EIM (T10+ model only) • Identify wireless sensors Thermostat Information •...
  • Página 13 Alerts and notifications 1. The red dot above the Menu icon indicates an active alert or notification. Touch the Menu icon to view active Alerts & Notifications. Notifications 2. Touch Notifications to open this menu. 3. Touch the alert message to see more information about the alert.
  • Página 14 Troubleshooting Screen is blank • Check circuit breaker and reset if necessary. • Make sure power switch at heating and cooling system is on. • Make sure furnace door is closed securely. Screen is difficult to • Check setting in MENU/ Preferences / Inactive backlight read brightness or Inactive sleep backlight brightness Heating or cooling...
  • Página 15 C7189R3002-2 Wireless indoor temperature, humidity, and motion sensor (2 pack) C7089R3013 Wireless outdoor temperature and humidity sensor for T10+ YTHM1004R3000 T10+ thermostat, EIM, wireless indoor sensor, and RATS/DATS YTHM1004R3001 T10+ thermostat, EIM, wireless outdoor sensor, wireless indoor sensor, and RATS/DATS...
  • Página 16 The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées.
  • Página 17 Lire avant l’installation. Recherchez des rabais dans votre région. Les L’emballage comprend : thermostats Honeywell • Thermostat intelligent T10 ou T10+ Pro Home sont compatibles • Système de montage UWP™ avec les programmes des • Adaptateur d’installation standard services publics qui vous (adaptateur pour boîte de jonction)
  • Página 18 Voir la figure 4. Installation du couvercle en option Remarque : la plaque de recouvrement incluse peut être différente selon le modèle de T10/T10+. Utilisez la plaque du couvercle en option pour : • Installez le thermostat sur une boîte de jonction électrique •...
  • Página 19 THM04R3000. Si vous utilisez un module d’interface d’équipement THM04R3000, ne raccordez que R et C à T10+ pour alimenter le thermostat. Effectuez ensuite le branchement selon les schémas de câblage proposés dans la documentation relative au module d’interface d’équipement.
  • Página 20 Réglage des languettes à glissière Réglez la languette à glissière R; voir la figure 9. • Utilisez le cavalier intégré (languette à glissière R) pour faire la différence entre les systèmes à un ou deux transformateurs. • S’il n’y a qu’un fil R et qu’il est raccordé aux bornes R, Rc ou RH sur l’ancien thermostat, placez la glissière en position relevée (1 fil).
  • Página 21 Humidificateur, déshumidificateur ou ventilateur pour toute la maison Avec la languette à glissière U Câblé à un humidificateur, un Câblé à un registre d’air frais déshumidificateur ou un ventilateur alimenté par le transformateur avec transformateur intégré. de la chaudière. Humidificateur, déshumidificateur Registre ou ventilateur...
  • Página 22 4. 4. Lorsque T10+ est utilisé avec le module d'interface d'équipement THM04R3000, ne raccordez que R et C à T10+ pour alimenter le thermostat. Effectuez ensuite le branchement selon les schémas de câblage proposés dans la documentation relative au module d’interface d’équipement.
  • Página 23 Systèmes classiques Remarque : Lorsque T10+ est utilisé avec le module d'interface d'équipement THM04R3000, ne raccordez que R et C à T10+ pour alimenter le thermostat. Effectuez ensuite le branchement selon les schémas de câblage proposés dans la documentation relative au module d’interface d’équipement.
  • Página 24 Pose du thermostat 1. Poussez l’excédent de fil dans l’ouverture du mur. 2. Fermez la porte de l’UWP. Elle devrait demeurer fermée, sans renflement. 3. Alignez l’UWP avec le thermostat, puis appuyez doucement jusqu’à ce qu’il s’enclenche. M38801 Remarque : si vous utilisez la plaque en option montrée en page 2, retirez l’enjoliveur gris de la base du thermostat.
  • Página 25 M38805 Installation du module d’interface d’équipement Le T10+ peut être connecté sans fil à un détecteur extérieur sans fil et à un module d'interface d'équipement. Lors de la configuration initiale, le thermostat demandera si un module d'interface d'équipement est utilisé et expliquera ce processus. Les instructions spécifiques au module d'interface d'équipement sont incluses avec le...
  • Página 26 Configuration d’Apple® HomeKit™ Appuyez sur l’icône du menu au bas de l’écran du thermostat T10. Faites défiler vers le bas et sélectionnez « Connecter HomeKit ». Utilisez l’application Apple Home et sélectionnez « Ajouter un accessoire ». Utilisez votre téléphone pour numériser le code affiché sur votre thermostat.
  • Página 27 Utilisation de la fonction Priorité La fonction Priorité crée une température moyenne dans votre maison en se basant sur des pièces précises. Ceci vous permet de prioriser le confort là où vous le voulez. Pièces choisies Les pièces que vous sélectionnez manuellement créent une température moyenne dans votre maison.
  • Página 28 • Activez l’équipement de chauffage, de climatisation ou de QAI Appareils et détecteurs • Afficher, ajouter ou supprimer des détecteurs intérieurs RedLINK • Afficher, ajouter ou retirer le détecteur extérieur sans fil (modèle T10+ seulement) • Afficher l’information sur le module d’interface d’équipement (modèle T10+ uniquement) •...
  • Página 29 Alertes et notifications 1. Le point rouge au-dessus de l’icône Menu indique une alerte ou une notification active. Appuyez sur l’icône Menu pour afficher les alertes et Notifications notifications actives. 2. Appuyez sur Notifications pour ouvrir ce menu. 3. Touchez le message d’alerte pour en savoir plus sur l’alerte.
  • Página 30 Dépannage L’écran est vide • Vérifiez le disjoncteur et réinitialisez le si nécessaire. • Veillez à ce que l’interrupteur du système de chauffage ou de climatisation soit en position de marche. • Assurez-vous que la porte de l’appareil de chauffage est correctement fermée.
  • Página 31 C7189R3002-2 Détecteurs intérieurs de température/humidité/mouvement sans fil (jeu de 2) C7089R3013 Détecteur extérieur de température et d’humidité sans fil pour T10+ Thermostat YTHM1004R3000 T10+, module d’interface d’équipement, détecteur intérieur sans fil et RATS/DATS Thermostat YTHM1004R3001 T10+, module d’interface d’équipement, détecteur extérieur sans fil, détecteur intérieur sans fil et RATS/DATS...
  • Página 32 The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées.
  • Página 33 Buscar rebajas locales. Los termostatos de Honeywell El paquete incluye lo siguiente: Home funcionan con • Termostato inteligente T10 o T10+ Pro programas de utilidad que lo • Sistema de montaje UWP™ recompensan por ayudar a • Adaptador de instalación estándar (adaptador de caja de conexiones) ahorrar energía..
  • Página 34 Consultar la figura 4. Instalación de placa de cubierta opcional Nota: La placa de cubierta incluida puede variar según el modelo de T10/T10+. Utilice la placa de cubierta opcional en los siguientes casos: • Para montar el termostato en una caja de conexiones eléctricas.
  • Página 35 EIM (Equipment Interface Module; módulo de interfaz de equipo) THM04R3000. Si usa el EIM THM04R3000, conecte solo R y C al T10+ para proporcionar energía al termostato. Luego, siga los diagramas de cableado incluidos en el material informativo del EIM.
  • Página 36 Configuración de las lengüetas deslizantes Configure la lengüeta deslizante R; consulte la Figura 9. • Utilice el puente incorporado (lengüeta deslizante R) para diferenciar entre sistemas de uno o dos transformadores. • Si solo hay un cable R y está conectado a la terminal R, Rc o RH del termostato anterior, coloque el deslizante en la posición hacia arriba (1 cable).
  • Página 37 Humidificador, deshumidificador o ventilador para toda la casa Uso de la lengüeta deslizante U Cableado a un humidificador, Cableado a un regulador de deshumidificador o ventilador con aire fresco alimentado por un transformador incorporado. transformador de caldera. Humidificador, deshumidificador Regulador o ventilador C de una caldera o control de aire Cableado a un humidificador,...
  • Página 38 3. Establezca la lengüeta deslizante U como se muestra en los diagramas de la página 4. 4. Si usa el T10+ con el EIM THM04R3000, conecte solo R y C al T10+ para proporcionar energía al termostato. Luego, siga los diagramas de cableado incluidos en el material informativo del EIM.
  • Página 39 Sistemas convencionales Nota: Si usa el T10+ con el EIM THM04R3000, conecte solo R y C al T10+ para proporcionar energía al termostato. Luego, siga los diagramas de cableado incluidos en el material informativo del EIM. Válvula de zona de apertura eléctrica Válvula de zona serie 20...
  • Página 40 Montaje del termostato 1. Meta el exceso de cables en la abertura de la pared. 2. Cierre la tapa del UWP. Debe permanecer cerrada sin bultos. 3. Alinee el UWP con el termostato y presione ligeramente hasta que el termostato encaje en el lugar.
  • Página 41 M38805 Instalación del EIM El T10+ se puede conectar de forma inalámbrica a un EIM y a un sensor inalámbrico para exteriores. El termostato le preguntará si está utilizando un EIM durante la configuración inicial y lo guiará en el proceso. Las instrucciones específicas del EIM se incluyen con el EIM THM04R3000.
  • Página 42 Configuración de Apple® HomeKit™ Toque el ícono del Menú en la parte inferior de la pantalla de inicio del T10. Desplácese hacia abajo y seleccione “Conectar HomeKit”. Utilice la aplicación Apple Home y seleccione “Agregar accesorio”. Escanee con su teléfono el código que se muestra en su termostato.
  • Página 43 Cómo usar la prioridad La configuración de prioridades genera una temperatura promedio en el hogar tomando como referencia habitaciones específicas. Esto le permite priorizar la comodidad en los espacios que desee. Habitaciones seleccionadas Las habitaciones que seleccione manualmente crean una temperatura promedio en el hogar. Habitación no seleccionada No contribuirá...
  • Página 44 • Ver, agregar o retirar el sensor inalámbrico para exteriores (solo el modelo T10+) • Ver información sobre el módulo de interfaz del equipo (Equipment Interface Module; EIM) (solo el modelo T10+) • Identificar sensores inalámbricos Información del termostato • Número de ID de pieza •...
  • Página 45 Alertas y notificaciones 1. El punto rojo encima del ícono Menu (Menú) indica una alerta o notificación activa. Toque el ícono Menu (Menú) para ver las alertas y notificaciones activas. Notifications 2. Toque Notifications (Notificaciones) para abrir este menú. 3. Toque el mensaje de alerta para ver más información sobre ella.
  • Página 46 Solución de problemas La pantalla está en blanco • Revise el disyuntor del circuito y restablezca si es necesario. • Asegúrese que el interruptor de alimentación del sistema de calefacción y refrigeración se encuentre encendido. • Asegúrese que la puerta de la caldera se encuentre bien cerrada.
  • Página 47 Sensor inalámbrico de temperatura y humedad exterior C7089R3013 para T10+. Termostato T10+ YTHM1004R3000, EIM, sensor inalámbrico interior, RATS (Return Air Temperature Sensor; sensor de temperatura del aire de retorno) y DATS (Discharge Air Temperature Sensor; sensor de temperatura del aire de descarga)
  • Página 48 The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates. Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés affiliées.
