1????
OPERATOR'S MANUAL
BEDIENUNGSANLEITUNG
MANUALE PER L'OPERATORE
MANUAL DE INSTRUCCIONES
READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR
SAFE OPERATION.
FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND
BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS
RISIKO SCHWERER VERLETZUNGEN.
LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LAVORARE IN
CONDIZIONI DI MASSIMA SICUREZZA. LA MANCATA OSSERVANZA DELLE
ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICACIONES
PARA UN FUNCIONAMIENTO SEGURO. DE NO HACERLO, PODRÍA SUFRIR
LESIONES GRAVES.

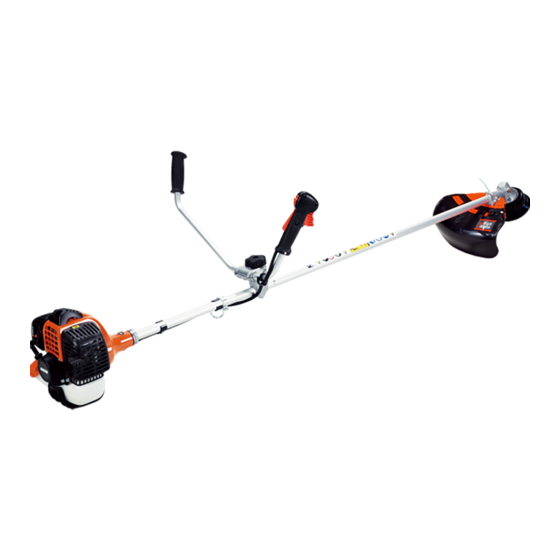

SRM-300TES
WARNING
WARNUNG
AVVERTENZA
ADVERTENCIA
ENGLISH
DEUTSCH
ITALIANO
ESPAÑOL

Publicidad

loading

Manuales relacionados para Echo SRM-300TES

Resumen de contenidos para Echo SRM-300TES

  • Página 1 ITALIANO ESPAÑOL OPERATOR'S MANUAL BEDIENUNGSANLEITUNG MANUALE PER L'OPERATORE MANUAL DE INSTRUCCIONES SRM-300TES WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY. WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN.
  • Página 3 1Cover ENGLISH (Original instructions) OPERATOR'S MANUAL GRASS-TRIMMER/BRUSHCUTTER SRM-300TES WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.
  • Página 4 Contents For safe use of your product....................3 Description.......................... 8 Before you start ........................9 Packing list ........................9 Assembly ........................10 Loop handle version ....................10 U-handle version......................10 Installation of shield ..................... 11 Installing nylon line cutting head.................. 11 Adjusting the balance ....................
  • Página 5 For safe use of your product For safe use of your product Important information WARNING Please ensure that you read the operator's manual before using your product. About your operator's manual  This manual contains necessary information about the assembly, operation, and maintenance of your product. Please read it carefully and absorb its contents.
  • Página 6 For safe use of your product WARNING Vibration and cold  It is believed that a condition called Raynaud's Phenomenon which affects the fingers of certain individuals may be brought about by exposure to vibration and cold. Exposure to vibration and cold may cause tingling and burning, followed by loss of colour and numbness in the fingers.
  • Página 7 For safe use of your product WARNING Environment of use and operation  Do not use the product:  under poor weather conditions.  on steep slopes or in places which give no secure foothold and are thus slippery.  at night or in dark places with poor visibility. ...
  • Página 8 For safe use of your product Symbol form/shape Symbol description/applica- Symbol form/shape Symbol description/applica- tion tion Wear foot protection and Petrol and oil mixture gloves Choke Control "Cold Start" Emergency stop Position (Choke Closed) Warning! Choke Control "Run" Position Thrown objects! (Choke Open) Carburettor adjustment Warning, side thrust...
  • Página 9 For safe use of your product Safety decal(s)  The safety decal shown below has been attached to the products described in this manual. Ensure that you understand what the decal means before using your product.  If the decal becomes unreadable due to wear and tear or damage, or peels off and is lost, please purchase a replacement decal from your dealer and attach it in the location shown in the illustrations below.
  • Página 10 Description Description Angle transmission Having two gears to change the Ignition switch "Slide switch" mounted on top of the angle of rotating axis. throttle trigger housing, move switch forward to RUN, Cutting attachment Nylon line cutting head for cutting backward to STOP position. grass and weed.
  • Página 11 Before you start Before you start Packing list  The following parts are packed separately in the packing box.  When you have unpacked the box, please check the parts that it contains.  Contact your dealer if anything is missing or broken. 1.
  • Página 12 Before you start Assembly WARNING  Read the operator's manual carefully to ensure that you assemble the product correctly. Using a product that has been incorrectly assembled could lead to an accident or serious injury. Loop handle version Loop handle assembly Assemble loop handle (A) and bracket (C) to drive shaft assem- bly.
  • Página 13 Before you start Installation of shield Fit shield (A) to mounting portion of angle transmission and tighten 4 bolts (B). Installing nylon line cutting head Insert locking tool (A) into a hole located on the right side of angle transmission while forcing retainer spring to the left side.
  • Página 14  Stored fuel ages. Do not mix more fuel than you expect to use in thirty (30) days. Fuel  Recommended mixture ratio; 50: 1 (2%) for ISO-L-EGD Standard (ISO/CD 13738), JASO FC,FD grade and ECHO Premium 50: 1 oil.  Do not mix directly in engine fuel tank.
  • Página 15 Before you start Fuel supply  Do not add so much fuel that it reaches the mouth of the fuel tank (A). Keep the fuel within the prescribed level (up to the shoulder level (B) of the fuel tank).  Tighten the fuel tank cap securely after refuelling.
  • Página 16 Engine operation Engine operation Starting the engine WARNING Be particularly careful to observe the following precautions when starting the engine:  Move at least 3m from the place where you refuelled.  Place the product in a flat, well ventilated place. ...
  • Página 17 Engine operation Move the choke lever (F) to the "Cold Start" (E) position. Alternately press and release the purge bulb (H) until the fuel is sucked up into it. Checking that the area around you is safe, hold the position closest to the engine firmly as shown in the illustration, pull- ing several times on the starter grip (I).
  • Página 18 Trimming operation Trimming operation DANGER  Always stop the engine when a cutting attachment jam occurs. Severe injury can occur if a jam is removed and the cutting attachment suddenly starts.  Do not operate the product without the shield in place. Any objects that ricochet off the cutting attachment could cause an accident or serious injury.
  • Página 19 Trimming operation Using shoulder harness Always mount the trimmer correctly using the shoulder har- ness.  Buckle waist belt. Belt should be snug.  Attach product to harness.  Loop handle version Place shoulder harness over left shoulder and adjust straps so the quick release pin rests just below the waist.
  • Página 20 Trimming operation Scything  This is the cutting or mowing of large grassy areas by sweep- ing or swinging the trimmer in a level arc. Use a smooth, easy motion. Do not try to hack or chop down the grass. Tilt the ny- lon line cutting head to direct the debris away from you on the scything stroke.
  • Página 21 Trimming operation Basic trimming operation with metal blade WARNING  Please observe the following instructions when trimming.  Check to ensure that the trimmer blade has been tightened securely in place.  Replace the shield if it is damaged or cracked. ...
  • Página 22 Maintenance and care Maintenance and care WARNING Observe the following precautions when checking and maintaining your product after use:  Turn the engine off and do not attempt to check or maintain the product until the engine has cooled. You could burn yourself. ...
  • Página 23 Maintenance and care Cleaning air filter Close choke. Loosen air cleaner cover knob and remove air cleaner cover (B). Remove air filter (A) (air filter is located inside air cleaner cover). Brush dirt from filter or clean with compressed air from car- burettor side.
  • Página 24 Maintenance and care Cooling system maintenance IMPORTANT  To maintain proper engine operating temperature, cooling air must pass freely through the cylinder fin area. This flow of air carries combustion heat away from the engine. Overheating and engine seizure can occur when: ...
  • Página 25 Maintenance and care Lubricating drive shaft Inspect the drive shaft (A) every 100 hours of use and replenish grease if it is insufficient. NOTE  Use good quality lithium multi grease. Angle transmission Remove plug (B) from angle transmission (A). Add grease, if necessary, using low pressure pump.
  • Página 26 Maintenance and care Inspect blades (A) before installation. Check for sharpness. Dull blades increase the risk of blade kickback reactions. Small cracks can develop into fractures resulting in a piece of blade flying off during operation. Discard cracked blades no matter how small the crack. Insert locking tool (B) into a hole located on the right side of angle transmission while forcing retainer spring to the left side.
  • Página 27 Maintenance and care Checking the nylon line cutting head Make sure each periphery of the 2 retaining pawls of housing spreads almost fully up to the outer periphery of the respec- tive cover window. Check mount of cutting head on trimmer and tighten if it is loose.
  • Página 28 Maintenance and care When the line is wound to the end hook both line ends into respective notch of spool for retaining tentatively the line while leaving line ends approximately 10 cm beyond notch. Align notches of spool for the line with grooves of eyelets and fit spool into cover.
  • Página 29 Maintenance and care Problem Diagnosis Cause Solution The engine does There is no fuel in the fuel tank Fuel supply not start The stop switch is in the Stop position Move to the Start po- Excess fuel suction sition Electrical fault Start the engine after Carburettor malfunction or internal stick- servicing...
  • Página 30 Maintenance and care Manufacturer: YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 JAPAN Authorized Representative in Europe: CERTIFICATION EXPERTS B.V. Stationsplein 30, 1382AD Weesp, The Netherlands Storage Long-term storage (30 days or more) WARNING  Do not store in sealed locations filled with fuel gas, or close to naked flames or sparks. You could cause a fire.
  • Página 31 Do not use fuel containing me- thyl alcohol or more than 10% of ethyl alcohol. Two stroke, air-cooled engine oil. ISO-L-EGD Standard (ISO/CD 13738), JASO FC,FD grade and ECHO Premi- um 50:1 oil. Mixture ratio 50:1 part (2%)
  • Página 32 GRASS-TRIMMER/BRUSHCUTTER Brand: ECHO Type: SRM-300TES complies with: * the requirements of Directive 2006/42/EC (use of harmonized standard EN ISO 11806-1: 2011) * the requirements of Directive 2004/108/EC until 19th April 2016 (use of harmonized standard EN ISO 14982: 2009)
  • Página 33 1Notes and rear cover MEMORANDUM...
  • Página 34 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X750-029570 X750231-4100 © 2015...
  • Página 35 1Schutzabdeckung DEUTSCH (Original Gebrauchsanleitung) BEDIENUNGSANLEITUNG RASENTRIMMER/MOTORSENSE SRM-300TES WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUNGEN.
  • Página 36 Inhalt Sichere Verwendung des Produkts ..................3 Beschreibung........................8 Bevor Sie beginnen ......................9 Packliste ........................9 Zusammenbau......................10 Rundgriff-Version......................10 U-Griff-Version......................10 Montage des Schutzschilds ..................11 Montage des Nylonfadenkopfs ..................11 Ausrichten der Balance....................11 Bereitstellen des Kraftstoffs ..................12 Bedienung des Motors......................
  • Página 37 Sichere Verwendung des Produkts Sichere Verwendung des Produkts Wichtige Informationen WARNUNG Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Allgemeines zu dieser Bedienungsanleitung  Diese Bedienungsanleitung enthält wichtige Informationen über Montage, Bedienung und Instandhaltung Ihres Produkts. Bitte lesen Sie sie sorgfältig durch, und machen Sie sich mit dem Inhalt vertraut. ...
  • Página 38 Sichere Verwendung des Produkts WARNUNG Vibration und Kälte  Es wird vermutet, dass das Raynaud-Syndrom, das die Finger mancher Menschen befällt, durch stark vibrierende Arbeitsgeräte und Arbeiten bei Kälte herbeigeführt wird. Durch stark vibrierende Arbeitsgeräte und dem Arbeiten bei Kälte kann sich ein Prickeln und Brennen bemerkbar machen, dem sich Farblosigkeit und Gefühllosigkeit der Finger anschließen.
  • Página 39 Sichere Verwendung des Produkts WARNUNG Schutzausrüstung tragen  Tragen Sie beim Arbeiten mit dem Trimmer immer die folgende Schutzausrüstung: 1. Kopfschutz (Helm): schützt den Kopf 2. Gehörschutzbügel oder Ohrenstöpsel: schützen das Gehör 3. Schutzbrille: schützt die Augen 4. Gesichtsschutzschild: schützt das Gesicht 5.
  • Página 40 Sichere Verwendung des Produkts Sonstige Kennzeichnungen HINWEIS WICHTIG Kreis mit umgekehrtem Hinweise dieser Art enthalten Tipps Umrahmter Text mit der Überschrift Schrägstrich bedeutet, zur Verwendung, Pflege und Wartung „WICHTIG“ enthält wichtige dass das Dargestellte des Produkts. Informationen zur Verwendung, unzulässig ist. Überprüfung, Wartung und Lagerung des in dieser Anleitung beschriebenen Produkts.
  • Página 41 Sichere Verwendung des Produkts Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols Nicht in Räumen mit Garantierter schlechter Belüftung Schallleistungspegel verwenden Achtung, Brandgefahr Motorstart Achtung, Stromschlag-Gefahr Kraftstoffpumpe Sicherheitsaufkleber  Die in dieser Anleitung beschriebenen Produkte sind mit dem unten dargestellten Sicherheitsaufkleber versehen. Machen Sie sich die Bedeutung des Sicherheitsaufklebers bewusst, bevor Sie das Produkt verwenden.
  • Página 42 Beschreibung Beschreibung Winkelgetriebe Ermöglicht es, den Winkel der Stoppschalter Schiebeschalter, der oben am Gehäuse Rotationsachse zu andern. des Gashebels montiert ist. Schalter für den Betrieb Schneidvorrichtung Nylonfadenkopf zum Schneiden nach vorn auf „RUN", zum Stoppen des Motors nach von Gras und Unkraut. hinten auf „STOP"...
  • Página 43 Bevor Sie beginnen Bevor Sie beginnen Packliste  Die nachfolgend aufgeführten Einzelteile sind in der Verpackung enthalten.  Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts.  Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind. 1.
  • Página 44 Bevor Sie beginnen Zusammenbau WARNUNG  Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Produkt korrekt zusammenbauen. Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen führen. Rundgriff-Version Befestigung des Rundgriffs Befestigen Sie den Rundgriff (A) und die Halterung (C) am Antriebswellenrohr.
  • Página 45 Bevor Sie beginnen Montage des Schutzschilds Befestigen Sie das Schutzschild (A) am Winkelgetriebe und ziehen Sie die 4 Schrauben (B) fest. Montage des Nylonfadenkopfs Stecken Sie das Arretierwerkzeug (A) in das Loch auf der rechten Seite des Winkelgetriebes. Drücken Sie dabei die Rückhaltefeder nach links.
  • Página 46  Gelagerter Kraftstoff altert. Mischen Sie nicht mehr Kraftstoff an, als Sie voraussichtlich innerhalb der nächsten dreißig (30) Tage verbrauchen werden. Kraftstoff  Empfohlenes Mischverhältnis: 50 : 1 (2 %) Öl nach ISO-L- EGD Standard (ISO/CD 13738), JASO FC, FD und ECHO Premium 50: 1-Öl.  Mischen Sie den Kraftstoff nicht direkt im Motor-Kraftstofftank.
  • Página 47 Bevor Sie beginnen Kraftstoffversorgung  Befüllen Sie den Tank nicht bis zur Einfüllöffnung (A). Befüllen Sie den Tank nur bis zur vorgeschriebenen Höhe (nur bis zum Ansatz (B) des Einfüllstutzens).  Verschließen Sie den Kraftstofftankdeckel nach dem Betanken wieder fest.
  • Página 48 Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Befolgen Sie beim Starten des Motors unbedingt die folgenden Sicherheitsregeln:  Entfernen Sie sich mindestens 3 m von der Stelle, an der die Betankung erfolgte.  Platzieren Sie das Produkt an einem ebenen, gut belüfteten Ort. ...
  • Página 49 Bedienung des Motors Stellen Sie den Chokehebel (F) auf die Position „Kaltstart" (E). Betätigen Sie die Kraftstoffpumpe (H) so oft (drücken und loslassen), bis sie Kraftstoff angesaugt hat. Halten Sie das Gerät möglichst nahe am Motor (siehe Abbildung), nachdem Sie die Sicherheit des Ortes überprüft haben, und ziehen Sie mehrmals am Startergriff (I).
  • Página 50 Trimmen Trimmen GEFAHR  Stellen Sie den Motor sofort ab, wenn die Schneidvorrichtung blockiert wird. Wenn die Blockade beseitigt wird und die Schneidvorrichtung plötzlich anläuft, kann es zu schweren Verletzungen kommen.  Verwenden Sie das Produkt niemals ohne den daran befestigten Schutzschild. Von der Schneidvorrichtung abprallende Gegenstände können Unfälle mit schweren Verletzungen verursachen.
  • Página 51 Trimmen Verwendung des Schultergurts Hängen Sie den Trimmer immer ordnungsgemäß am Schultergurt auf.  Schnallen Sie den Taillengurt fest. Der Gurt muss eng anliegen.  Befestigen Sie das Gerät am Schultergurt.  Rundgriff-Version Legen Sie den Schultergurt über die linke Schulter, und stellen Sie die Riemen so ein, dass sich die Schnelllöseeinrichtung knapp unterhalb der Hüfte befindet.
  • Página 52 Trimmen durchgeschnitten werden. Setzen Sie den Nylonfadenkopf immer am unteren Bereich der Pflanze an, da sich die Pflanze sonst evtl. nur beugt und wieder aufrichtet und sich im Nylonfaden verfangen könnte. Anstatt das Unkraut sofort durchzuschneiden, führen Sie das Ende des Nylonfadens allmählich durch den Unkrauthalm.
  • Página 53 Trimmen  Achten Sie darauf, dass der Nylonfaden nicht mit beschädigtem Zaundraht in Berührung kommt. Durch den Trimmer abgebrochene Drahtstücke können mit hoher Geschwindigkeit durch die Luft geschleudert werden. Einfaches Trimmen mit Metallmesser WARNUNG  Befolgen Sie beim Trimmen die folgenden Anweisungen: ...
  • Página 54 Trimmen Unkraut mähen  Beim Mähen wird die Schneidvorrichtung in einem horizontalen Bogen geschwungen. Dadurch lassen sich große Bereiche rasch von Gras und Unkraut befreien. Die Sensenmethode eignet sich jedoch nicht zum Mähen von hohem, zähem Unkraut oder holzhaltiger Vegetation. ...
  • Página 55 Wartung und Pflege Wartung und Pflege WARNUNG Beachten Sie die folgenden Sicherheitsregeln, wenn Sie das Produkt nach der Verwendung überprüfen bzw. warten:  Schalten Sie den Motor ab und überprüfen bzw. warten Sie das Produkt erst dann, wenn der Motor abgekühlt ist. Andernfalls können Sie sich verbrennen.
  • Página 56 Wartung und Pflege Reinigen des Luftfilters Schließen Sie den Choke. Lösen Sie die Verriegelung der Luftfilterabdeckung und entfernen Sie die Luftfilterabdeckung (B). Entfernen Sie den Luftfilter (A) (befindet sich unter der Luftfilterabdeckung). Reinigen Sie den Filter von der Vergaserseite durch Abbürsten oder mittels Druckluft.
  • Página 57 Wartung und Pflege HINWEIS Wenn der Vergaser mit der Leerlaufanschlagschraube (T) nicht korrekt eingestellt werden kann, müssen Sie einen autorisierten Vertragshändler kontaktieren. Wartung des Kühlsystems WICHTIG  Um die richtige Motorbetriebstemperatur aufrechtzuerhalten, muss die Kühlluft ungehindert den Zylinderrippenbereich durchströmen können. Durch diesen Luftstrom wird die Verbrennungswärme vom Motor abgeführt.
  • Página 58 Wartung und Pflege Überprüfen der Zündkerze Prüfen Sie den Elektrodenabstand. Der korrekte Abstand beträgt 0,6 bis 0,7 mm. Prüfen Sie die Elektrode auf Verschleiß. Prüfen Sie den Isolierkörper auf Öl- oder andere Ablagerungen. Wenn die Zündkerze schmutzig ist, reinigen. Dafür keinen Sandstrahl verwenden.
  • Página 59 Wartung und Pflege Montage des Messers (option) WARNUNG  Tragen Sie beim Arbeiten mit dem Trimmermesser robuste Handschuhe.  Wenn während eines Trimmereinsatzes ein Trimmermesser ausgetauscht werden muss, vergewissern Sie sich, dass der Motor zuvor ausgeschaltet wurde und das Messer zum Stillstand gekommen ist. ...
  • Página 60 Wartung und Pflege Überprüfen des Messers  Verwenden Sie nur Messer, die vom Hersteller für dieses Modell vorgesehen sind.  Wenn das Messer einen Riss aufweist, ersetzen Sie es sofort durch ein neues.  Achten Sie darauf, dass das Messer gemäß den Anweisungen montiert wird.
  • Página 61 Wartung und Pflege Drücken Sie die Rückhaltestifte (an beiden Seiten) nach innen, und entfernen Sie den Deckel. Es ist leichter, ein Teil nach dem anderen zu entfernen. Entfernen Sie die Fadenspule. Wenn der Nylonfaden auf der Spule aufgebraucht ist, entfernen Sie den Rest des Fadens, und wickeln Sie den neuen Faden gemäß...
  • Página 62 Wartung und Pflege Fehlerbehebung WICHTIG  Verwenden Sie nur Original-Ersatzteile und -Verbrauchsprodukte, die für das Gerät zugelassen sind. Die Verwendung von Teilen anderer Hersteller oder nicht zugelassener Produkte kann zu Fehlfunktionen führen. Problem Diagnose Ursache Lösung Der Motor lässt Im Kraftstofftank ist kein Kraftstoff Kraftstoffversorgung sich nicht starten.
  • Página 63 Wartung und Pflege Hersteller: YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokio 198-8760 JAPAN Autorisierter Repräsentant in Europa: CERTIFICATION EXPERTS B.V. Stationsplein 30, 1382AD Weesp, Niederlande LAGERUNG Langfristige Lagerung (30 Tage und länger) WARNUNG  Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht entweichen können, und nicht in der Nähe von Flammen oder Funken.
  • Página 64 Benzin mit mindestens 89 Oktan. Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Öl Ethylalkohol. Motoröl für luftgekühlte Zweitaktmotoren. ISO-L-EGD Standard (ISO/CD 13738), JASO FC,FD und ECHO Mischverhältnis Premium 50:1 Öl. 50:1 (2 %) Schneidvorrichtung: Nylonfaden-Schneidkopf (Schneidbreite) Gewinde Linksgewinde M10×1,25...
  • Página 65 Gerät: RASENTRIMMER/MOTORSENSE Marke: ECHO Typ: SRM-300TES Folgendem entspricht: * Anforderungen der Richtlinie 2006/42/EG (Verwendung der harmonisierten Norm EN ISO 11806-1: 2011) * Anforderungen der Richtlinie 2004/108/EG bis 19. April 2016 (Verwendung der harmonisierten Norm EN ISO 14982: 2009) und 2014/30/EU ab dem 20.
  • Página 66 1-7-2 Suehirocho, Ohme, Tokio 198-8760 JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145. X750-029570 X750231-4100 © 2015...
  • Página 67 1Coperchio ITALIANO (Istruzioni originali) MANUALE PER L’OPERATORE DECESPUGLIATORE/BORDATORE SRM-300TES AVVERTENZA LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LAVORARE IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCATA OSSERVANZA DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
  • Página 68 Contenuto Per un uso sicuro del prodotto.................... 3 Descrizione ......................... 8 Prima di iniziare ........................9 Contenuto della confezione ................... 9 Montaggio ........................10 Versione con impugnatura ad anello ................10 Versione con impugnatura a U ..................10 Montaggio della protezione..................11 Montaggio della testina a filo di nylon................
  • Página 69 Per un uso sicuro del prodotto Per un uso sicuro del prodotto Informazioni importanti AVVERTENZA Si raccomanda di leggere il manuale per l'operatore prima di utilizzare questo prodotto. Informazioni sul manuale per l'operatore  Questo manuale contiene informazioni necessarie per l'assemblaggio, il funzionamento e la manutenzione del pro- dotto.
  • Página 70 Per un uso sicuro del prodotto AVVERTENZA Vibrazioni e freddo  Si ritiene che una condizione definita fenomeno di Raynaud, che colpisce le dita di alcune persone, sia causata dall'esposizione alle vibrazioni e al freddo. L'esposizione al freddo e alle vibrazioni può causare formicolio e brucio- re, seguiti da pallore e intorpidimento delle dita.
  • Página 71 Per un uso sicuro del prodotto AVVERTENZA Area di lavoro e funzionamento  Non utilizzare il prodotto:  in condizioni di cattivo tempo.  in pendii ripidi o in luoghi con punti di appoggio non sicuri e quindi scivolosi.  di notte o in luoghi bui con scarsa visibilità. ...
  • Página 72 Per un uso sicuro del prodotto Forma del simbolo Descrizione / applicazione del Forma del simbolo Descrizione / applicazione del simbolo simbolo Indossare protezioni per oc- Tenere gli astanti a una di- chi, orecchie e testa stanza di 15 m Indossare protezioni per i pie- Miscela di benzina e olio di e guanti...
  • Página 73 Per un uso sicuro del prodotto Decalcomania/e  La decalcomania riportata sotto è stata applicata sui prodotti descritti in questo manuale. Prima di utilizzare il prodotto accertarsi di aver compreso quanto riportato sulla decalcomania.  Se la decalcomania diventa illeggibile a causa dell'usura, si strappa o si stacca e si perde, acquistarne una di ricambio presso il rivenditore e fissarla nel punto illustrato nella figura in basso.
  • Página 74 Descrizione Descrizione Trasmissione angolare Due ingranaggi per cambiare Interruttore di accensione Interruttore "scorrevole" l'angolo dell'asse di rotazione. montato sulla sede della leva del gas. Spostare in avanti Accessorio di taglio Testina a filo di nylon per falciare per AVVIARE e indietro per ARRESTARE. erba e erbacce.
  • Página 75 Prima di iniziare Prima di iniziare Contenuto della confezione  Le seguenti parti sono state imballate separatamente nella scatola di imballaggio.  Dopo aver aperto la confezione, controllare che siano presenti tutte le parti.  In caso di parti mancanti o rotte, contattare il rivenditore. 1.
  • Página 76 Prima di iniziare Montaggio AVVERTENZA  Leggere attentamente il manuale per l'operatore per essere certi di montare correttamente il prodotto. L'uso di un prodotto non montato correttamente potrebbe causare incidenti o lesioni gravi. Versione con impugnatura ad anello Montaggio dell'impugnatura ad anello Assemblare l'impugnatura ad anello (A) e il supporto (C) sul grup- po albero motore.
  • Página 77 Prima di iniziare Montaggio della protezione Montare la protezione (A) alla porzione di supporto della tra- smissione angolare e serrare i 4 bulloni (B). Montaggio della testina a filo di nylon Inserire l'utensile di bloccaggio (A) in un foro situato sul lato destro della trasmissione angolare, forzando al contempo la molla porta disco sul lato sinistro.
  • Página 78  Il carburante riposto per lungo tempo invecchia. Non miscelare più carburante di quanto si prevede di utilizzare in trenta (30) giorni. Carburante  Percentuale della miscela consigliata 50:1 (2%) per olio stan- dard ISO-L-EGD (ISO/CD 13738), grado JASO FC, FD ed ECHO Premium 50: 1.  Non miscelare direttamente nel serbatoio carburante del mo- tore.
  • Página 79 Prima di iniziare Rifornimento carburante  Non riempire mai il serbatoio del carburante (A) fino all'imboc- catura. Mantenere il carburante entro il livello prescritto (fino al livello massimo (B) del serbatoio).  Serrare bene il tappo del serbatoio del carburante dopo il rifor- nimento.
  • Página 80 Funzionamento del motore Funzionamento del motore Avviamento del motore WARNING Prestare particolare attenzione alle seguenti precauzioni quando si avvia il motore:  Spostarsi di almeno 3 m dal luogo in cui si è ricaricato il serbatoio di carburante.  Collocare il prodotto su una superficie piana e ben ventilata. ...
  • Página 81 Funzionamento del motore Portare la leva della valvola dell'aria (F) in posizione "Avvia- mento a freddo" (E). In alternativa, premere e rilasciare il bulbo di spurgo (H) fin- ché il carburante non viene risucchiato al suo interno. Dopo aver verificato che l'area circostante è sicura, mante- nere fermo il bordatore/decespugliatore con una mano vici- na al motore, come mostrato in figura, e con l'altra mano tirare ripetutamente la funicella (I).
  • Página 82 Operazioni di taglio Operazioni di taglio PERICOLO  Spegnere sempre il motore quando l'accessorio di taglio si inceppa. Se durante la rimozione dell'inceppamento l'accessorio di taglio si avvia improvvisamente può causare gravi lesioni.  Non utilizzare il prodotto senza protezione. Qualsiasi oggetto che rimbalza dall'accessorio di taglio può...
  • Página 83 Operazioni di taglio Uso della cinghia a spalla Montare sempre il decespugliatore correttamente utilizzando la cinghia a spalla.  Agganciare la cintura. Essa deve essere aderente.  Agganciare il prodotto alla cinghia a spalla.  Versione con impugnatura ad anello Collocare la cinghia sulla spalla sinistra e regolare le fa- scette in modo che la spina a sgancio rapido rimanga im- mediatamente sotto la vita.
  • Página 84 Operazioni di taglio Detriti Lato lama alzato Angolo con il suolo Falciatura  Si tratta del taglio di aree erbose piuttosto estese, eseguito de- scrivendo un arco con il decespugliatore. con un movimento lento e uniforme, senza cercare di appiattire o tranciare l'erba. Inclinare leggermente la testina a filo di nylon per indirizzare i detriti lontano dal corpo nella corsa di falciatura.
  • Página 85 Operazioni di taglio Funzionamento base del taglio con disco metallico AVVERTENZA  Durante il taglio, attenersi alle seguenti istruzioni.  Verificare che la lama bordatore sia serrata saldamente in posizione.  Sostituire la protezione in caso di danni o incrinature. ...
  • Página 86 Manutenzione e cura Manutenzione e cura AVVERTENZA Osservare le seguenti precauzioni durante il controllo e la manutenzione del prodotto dopo l'uso:  Spegnere il motore ed eseguire il controllo o la manutenzione del prodotto solo dopo che il motore si è raffreddato. Interventi a motore caldo potrebbero causare ustioni.
  • Página 87 Manutenzione e cura Pulizia del filtro dell'aria Chiudere la valvola dell'aria. Allentare il pomello del coper- chio del filtro dell'aria e rimuovere il coperchio del filtro (B). Rimuovere il filtro dell'aria (A) (situato all'interno del coper- chio del filtro dell'aria). Rimuovere lo sporco dal filtro con una spazzola o pulire con aria compressa dal lato carburatore.
  • Página 88 Manutenzione e cura NOTA Se non è possibile regolare correttamente il carburatore trami- te la vite di regolazione del regime del minimo (T), contattare un rivenditore autorizzato. Manutenzione dell'impianto di raffreddamento IMPORTANTE  Per mantenere la giusta temperatura di esercizio del motore, l'aria di raffreddamento deve passare liberamente at- traverso le alette del cilindro.
  • Página 89 Manutenzione e cura Controllo della candela Verificare la distanza della candela. La giusta distanza è da 0,6 mm a 0,7 mm. Verificare l'usura dell'elettrodo. Verificare se l'isolatore presenta depositi di olio o altro. Se la candela è sporca, pulirla. Non effettuare la sabbiatura per pulire l’elemento.
  • Página 90 Manutenzione e cura Montaggio della lama (opzione) AVVERTENZA  Indossare guanti protettivi durante l'uso della lama bordatore.  Quando si sostituisce la lama bordatore durante un'operazione di taglio, accertarsi che il motore sia spento e che le lame si siano arrestate. ...
  • Página 91 Manutenzione e cura  Quando la lama perde l'affilatura a causa dell'usura, girarla per poterla usare ancora.  Quando la lama è danneggiata o piegata le vibrazioni aumen- tano. Sostituirla con una nuova.  Affilare le tre lame in maniera uniforme utilizzando l'apposita lima piatta come mostrato nell'illustrazione.
  • Página 92 Manutenzione e cura Piegare il filo nel punto a 12 cm di distanza dalla metà dell'in- tera lunghezza e fissare la porzione piegata nella "feritoia" del separatore intermedio. Avvolgere saldamente il filo nella scanalatura della bobina seguendo la "direzione di avvolgimento indicata dalla frec- cia".
  • Página 93 Manutenzione e cura Problema Diagnosi Causa Soluzione Il motore non si av- Non c'è carburante nel serbatoio Rifornimento carbu- L'interruttore di arresto è in posizione di rante Arresto Mettere in posizione Eccessiva aspirazione di carburante di Start Guasto elettrico Avviare il motore Guasto al carburatore o incollaggio in- dopo la manutenzio- terno...
  • Página 94 Manutenzione e cura Produttore: YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 GIAPPONE Rappresentante autorizzato in Europa: CERTIFICATION EXPERTS B.V. Stationsplein 30, 1382AD Weesp, The Netherlands Rimessaggio Rimessaggio per un lungo periodo (oltre 30 giorni) AVVERTENZA  Non conservare l'attrezzo in luoghi chiusi saturi di vapori di carburante o in prossimità di scintille o fiamme scoperte.
  • Página 95 Olio 10%. Olio per motori a due tempi raffreddati ad aria. Olio ISO- L-EGD Standard (ISO/CD 13738), classe JASO FC,FD e ECHO Premium 50:1. Rapporto di miscelazione Parte 50:1 (2%) Accessorio di taglio: Testa di taglio linea di nylon (passaggio taglio) Filettatura Filettatura sinistrorsa M10×1,25 (passo)
  • Página 96 DECESPUGLIATORE/BORDATORE Marchio: ECHO Tipo: SRM-300TES è conforme a: * i requisiti richiesti dalla Direttiva 2006/42/CE (uso di norma armonizzata EN ISO 11806-1: 2011) * i requisiti richiesti dalla Direttiva 2004/108/CE fino al 19 aprile 2016 (uso della norma armonizzata EN ISO 14982:...
  • Página 97 1Note e quarta di copertina MEMORANDUM...
  • Página 98 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 GIAPPONE TELEFONO: 81-428-32-6118. FAX: 81-428-32-6145. X750-029570 X750231-4100 © 2015...
  • Página 99 1Tapa ESPAÑOL (Instrucciones originales) MANUAL DE INSTRUCCIONES CORTABORDES/DESBROZADORA SRM-300TES ADVERTENCIA LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICA- CIONES PARA UN FUNCIONAMIENTO SEGURO. DE NO HACERLO, PODRÍA SUFRIR LESIONES GRAVES.
  • Página 100 Contenido Para una utilización segura del producto................3 Descripción ......................... 8 Antes de comenzar......................9 Lista de piezas....................... 9 Montaje ........................10 Versión con manillar único................... 10 Versión con manillar doble ..................10 Instalación del escudo ....................11 Instalación del cabezal de corte de hilo de nylon ............11 Ajuste del equilibro ......................
  • Página 101 Para una utilización segura del producto Para una utilización segura del producto Información importante ADVERTENCIA Asegúrese de leer el manual de instrucciones antes de utilizar el producto. Acerca del manual de instrucciones  Este manual proporciona la información necesaria para el montaje, funcionamiento y mantenimiento de esta máqui- na.
  • Página 102 Para una utilización segura del producto ADVERTENCIA Las vibraciones y el frío  Se cree que puede contraerse una enfermedad llamada fenómeno de Raynaud, que afecta a los dedos de ciertos individuos, si está expuesto a vibraciones y frío. La exposición a las vibraciones y al frío puede causar el cosquilleo y quemazón de los dedos, seguidos de pérdida de color y sensación de dedos dormidos.
  • Página 103 Para una utilización segura del producto ADVERTENCIA Condiciones de uso y de funcionamiento  No utilice el producto:  en condiciones meteorológicas adversas.  sobre pendientes inclinadas o en lugares en los que no exista un apoyo firme para los pies y el terreno sea res- baladizo.
  • Página 104 Para una utilización segura del producto Forma y silueta del símbolo Descripción / aplicación del Forma y silueta del símbolo Descripción / aplicación del símbolo símbolo Utilice siempre protección Mantener a los transeúntes a para los ojos, oídos y cabeza. una distancia de 15 m Utilice calzado y guantes de Mezcla de gasolina y aceite...
  • Página 105 Para una utilización segura del producto Adhesivo(s) de seguridad  Los productos descritos en este manual incorporan el adhesivo de seguridad mostrado a continuación. Asegúrese de compren- der el significado del adhesivo antes de utilizar el producto.  Si el adhesivo se ha deteriorado debido al desgaste, está dañado o se ha despegado y perdido, adquiera un adhesivo de re- puesto en su distribuidor y colóquelo en la ubicación mostrada en las ilustraciones que aparecen a continuación.
  • Página 106 Descripción Descripción Transmisión en ángulo Con dos engranajes para Interruptor de encendido "Interruptor deslizable" cambiar el ángulo del eje giratorio. montado en la parte superior de la caja del gatillo del Accesorio de corte Cabezal con hilo de nylon para acelerador.
  • Página 107 Antes de comenzar Antes de comenzar Lista de piezas  En la caja de embalaje están empaquetadas de forma separada las siguientes piezas.  Cuando haya desempaquetado la caja, compruebe que contenga las siguientes piezas.  Póngase en contacto con su distribuidor si falta alguna o está rota. 1.
  • Página 108 Antes de comenzar Montaje ADVERTENCIA  Lea atentamente el manual de instrucciones para asegurarse de que monta correctamente el produc- La utilización de un producto que se haya montado incorrectamente puede ocasionar un accidente o una le- sión grave. Versión con manillar único Montaje del manillar único Monte el manillar único (A) y el soporte (C) en el conjunto del ár- bol de transmisión.
  • Página 109 Antes de comenzar Instalación del escudo Instale el escudo (A) en la parte de montaje de la transmi- sión en ángulo y apriete los 4 pernos (B). Instalación del cabezal de corte de hilo de nylon Introduzca la herramienta de bloqueo (A) en el orificio ubica- do en el lado derecho de la transmisión en ángulo forzando al mismo tiempo el muelle de retén hacia el lado izquierdo.
  • Página 110  Relación de mezcla recomendada: 50 : 1 (2 %) para ISO-L- EGD Standard (ISO/CD 13738), para aceite JASO FC, FD y ECHO Premium 50 : 1.  No haga la mezcla directamente en el depósito de combusti- ble del motor.
  • Página 111 Antes de comenzar Suministro de combustible  No añada demasiado combustible a fin de que no alcance la boca del depósito de combustible (A). Mantenga el combusti- ble dentro del nivel indicado (hasta el nivel [B] de la pared del depósito de combustible).
  • Página 112 Funcionamiento del motor Funcionamiento del motor Arranque del motor ADVERTENCIA Tenga especial cuidado de seguir las siguientes precauciones cuando arranque el motor:  Muévase por lo menos 3m del lugar en donde ha repostado.  Coloque el producto en un lugar plano y bien ventilado. ...
  • Página 113 Funcionamiento del motor Mueva la palanca del estrangulador (F) a la posición de "Arranque en frío" (E). Pulse y libere alternativamente el cebador (H) hasta que succione combustible. Comprobando que el área que tiene alrededor sea segura, mantenga la posición más cercana al motor firmemente tal como se muestra en la ilustración y tire varias veces del puño del arranque (I).
  • Página 114 Funcionamiento del recorte de bordes Funcionamiento del recorte de bordes PELIGRO  Pare siempre el motor cuando se produzca una obstrucción del accesorio de corte. En caso contrario, al eliminar la obstrucción, el accesorio de corte podría arrancar de repente y causarle heridas. ...
  • Página 115 Funcionamiento del recorte de bordes Uso del arnés Coloque siempre correctamente el cortabordes utilizando el arnés.  Abróchese el cinturón. El cinturón debe quedar ceñido.  Coloque el dispositivo en el arnés.  Versión con manillar único Coloque el arnés sobre su hombro izquierdo y ajuste las tiras de modo que el pasador de liberación rápida quede justo debajo de su cintura.
  • Página 116 Funcionamiento del recorte de bordes despacio y paulatinamente el tallo. Ángulo con la pared Desechos Lado de cuchilla elevado Ángulo con el suelo Siega  Consiste en el corte o siega de grandes áreas con hierbas, ba- rriendo con el cortador o haciéndolo oscilar en un arco llano. Utilice un movimiento suave y fácil.
  • Página 117 Funcionamiento del recorte de bordes  Evite el contacto del hilo de nylon con vallas de alambre de es- pino roto. Los trozos de alambre rotos por el cortador podrían salir proyectados hacia Ud. a alta velocidad. Funcionamiento básico del recorte de bordes con la cuchilla metálica ADVERTENCIA ...
  • Página 118 Funcionamiento del recorte de bordes La siega de malas hierbas  Consiste en el corte realizado haciendo oscilar el accesorio de corte en un arco llano. Puede limpiar rápidamente áreas de malas hierbas y césped. Este tipo de corte no debe utilizarse para cortar malas hierbas grandes y duras o ramas de made- ...
  • Página 119 Mantenimiento y cuidados Mantenimiento y cuidados ADVERTENCIA Cuando compruebe o realice el mantenimiento del producto después del uso, tenga en cuenta las siguientes precau- ciones:  Apague el motor y no intente realizar ninguna comprobación ni mantenimiento del producto hasta que el motor se haya enfriado.
  • Página 120 Mantenimiento y cuidados Limpieza del filtro de aire Cierre el estrangulador. Afloje el botón de la tapa del filtrador de aire y retire la tapa del filtrador de aire (B). Saque el filtro de aire (A) (el filtro de aire está ubicado dentro de la tapa del filtrador de aire).
  • Página 121 Mantenimiento y cuidados NOTA Cuando no pueda ajustar correctamente el carburador con el tornillo de ajuste de la velocidad de ralentí (T), deberá ponerse en contacto con un servicio técnico autorizado. Mantenimiento del sistema de enfriamiento IMPORTANTE  Para mantener la temperatura adecuada de funcionamiento del motor, el aire de enfriamiento debe pasar libremente a través del área de aletas del cilindro.
  • Página 122 Mantenimiento y cuidados Comprobación de la bujía Compruebe la distancia entre electrodos de la bujía. La dis- tancia correcta está entre 0,6 mm y 0,7 mm. Compruebe la bujía por si tuviera los electrodos gastados. Inspeccione el aislante por si tuviera aceite u otros depósi- tos.
  • Página 123 Mantenimiento y cuidados Instalación de la cuchilla (opcional) ADVERTENCIA  Utilice guantes de alta resistencia cuando trabaje con la cuchilla del cortabordes.  Cuando sustituya la cuchilla del cortabordes durante un trabajo de corte, asegúrese de que el motor esté apagado y de que se han detenido las cuchillas.
  • Página 124 Mantenimiento y cuidados  Cuando la cuchilla de corte deje de estar afilada debido al desgaste, déle la vuelta y podrá seguir usándola.  Cuando la cuchilla se melle o doble aumentarán las vibracio- nes. En ese caso, sustitúyala por una nueva. ...
  • Página 125 Mantenimiento y cuidados Doble el hilo de tal modo que una de las puntas esté alejada 12 cm de la otra punta cuando todo el hilo esté doblado por la mitad, y enganche el punto medio doblado en la "ranura" del separador intermedio.
  • Página 126 Mantenimiento y cuidados Problema Diagnóstico Causa Remedio El motor no arran- No hay combustible en el depósito de Suministro de com- combustible bustible El interruptor de paro está en la posición Mueva a la posición PARO de arranque Succión excesiva de combustible Arranque el motor Fallo eléctrico después de la asis-...
  • Página 127 Mantenimiento y cuidados Fabricante: YAMABIKO CORPORATION 1-7-2 Suehirocho, Ohme, Tokio 198-8760 JAPÓN Representante autorizado en Europa: CERTIFICATION EXPERTS B.V. Stationsplein 30, 1382AD Weesp, Países Bajos Almacenamiento Almacenamiento durante un largo periodo (30 días o más) ADVERTENCIA  No almacene el equipo en ubicaciones cerradas lleno de combustible o cerca llamas chispas. Podría provocar un incendio.
  • Página 128 Aceite para motor de 2 tiempos refrigerado por aire. Aceite ISO-L-EGD Standard (ISO/CD 13738), JASO Relación de mezcla FC, FD y ECHO Premium 50:1. Proporción 50:1 (2%) Accesorio de corte: Cabezal de corte de línea de nailon (franja de corte) Rosca Rosca a la izquierda, paso M10×1,25...
  • Página 129 CORTABORDES/DESBROZADORA Marca: ECHO Tipo: SRM-300TES cumple con: * los requisitos de la directiva 2006/42/CE (aplicación de la norma armonizada EN ISO 11806-1: 2011) * los requisitos de la directiva 2004/108/CE hasta el 19 de abril de 2016 (aplicación de la norma armonizada EN ISO 14982: 2009) y 2014/30/UE desde el 20 de abril de 2016 (aplicación de la norma armonizada EN ISO 14982: 2009)
  • Página 130 1-7-2 Suehirocho, Ohme, Tokio 198-8760 JAPÓN TELÉFONO: 81-428-32-6118. FAX: 81-428-32-6145. X750-029570 X750231-4100 © 2015...
  • Página 132 1-7-2 Suehirocho, Ohme, Tokyo 198-8760 JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X750-029570 Printed in Japan 0x0xxxx zzzz ES 1809B 0911 ES X750231-4100 2015 ©...
