Manuales relacionados para Samsung HW-D350
Resumen de contenidos para Samsung HW-D350

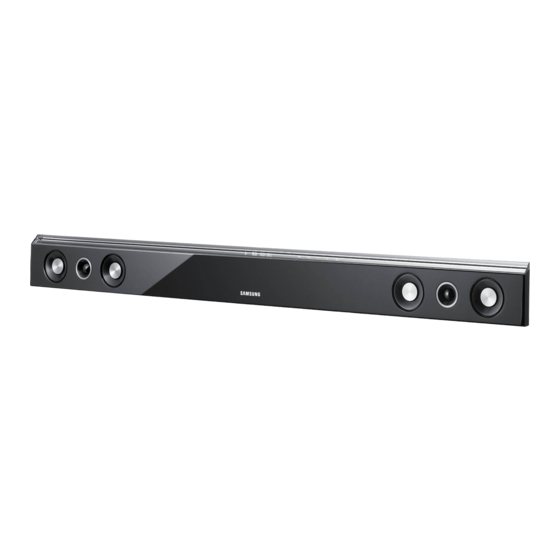

- Página 1 HW-D350 Crystal Surround Air Track (Sistema de altavoces activo) manual del usuario imagine las posibilidades Gracias por adquirir este producto Samsung. Para recibir un servicio más completo, registre su producto en www.samsung.com/register...
- Página 2 características Sistema de altavoces activo Esta unidad incorpora el Sistema de altavoces activo que proporciona una gran calidad de sonido en una sola unidad compacta. Esta unidad no requiere ningún altavoz satélite ni cableado, el cual normalmente viene asociado a los sistemas de sonido envolvente convencionales.
- Página 3 cOMPOnenTeS Compruebe los accesorios suministrados que se incluyen a continuación. POWER TV POWER TV INFO MUTE SOUND SOUND MODE INPUT S.VOL SELECT AUTO DIMMER POWER AV SYNC AH59-02378A Mando a distancia Soporte de montaje en pared Manual del usuario / Pilas (tamaño AAA) (Para cable de audio 1EA) cable de audio núcleo de ferrita toroidal ▪ Es posible que los accesorios tengan un aspecto diferente al que se muestra anteriormente.
- Página 4 Información de seguridad ADverTenciAS PARA REDUCIR EL RIESGO DE ELECTROCUCIÓN, NO ABRA ESTA UNIDAD. NO CONTIENE ELEMENTOS QUE DEBA REEMPLAZAR EL USUARIO. EN CASO DE AVERÍA, SOLICITE LA AYUDA DE PERSONAL ESPECIALIZADO. Este símbolo indica que existe un voltaje peligroso dentro de esta unidad que puede PRECAUCIÓN producir una descarga eléctrica.
- Página 5 PrecAUciOneS 2.7 inch 3.9 inch 3.9 inch 3.9 inch Asegúrese de que la toma de CA de su casa cumpla con los requisitos indicados en la pegatina de identificación de la parte posterior del producto. Instale el producto horizontalmente, sobre una base adecuada (mueble), con espacio suficiente a su alrededor para vent lación (7,5~10 cm).
- Página 6 Índice CaraCteríStiCaS Características Componentes inforMaCión De SeguriDaD Advertencias Precauciones introDuCCión Antes de leer el manual del usuario DeSCripCión Panel frontal Panel posterior ManDo a DiStanCia 10 Descripción del mando a distancia ConexioneS 11 Instalación del soporte para montaje en pared 12 Conexión de la unidad crystal surround air track 13 Instalación del núcleo de ferrita en el cable de audio funCioneS 14 Funciones básicas 14 Funciones avanzadas 16 Actualización de software SoluCión De probleMaS 17 Solución de problemas apénDiCe 18 Especificaciones...
- Página 7 Si se produce un problema, compruebe Solución de problemas. (Consulte las páginas 17) copyright ©2011 Samsung Electronics Co.,Ltd. Todos los derechos reservados. Ninguna parte o la totalidad de este manual del usuario pueden reproducirse o copiarse sin la autorización previa por escrito de Samsung Electronics Co., Ltd.
- Página 8 descripción PAneL FrOnTAL PAnTALLA Muestra el modo actual. MODO De Selecciona la entrada Optical, Audio. enTrADA Selecciona el modo de sonido. MODO De SOniDO (MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, PASS (Sonido original)) vOLUMen + / - Controla el nivel del volumen. BOTÓn De encenDiDO/ Enciende y apaga la unidad Crystal Surround Air Track.
- Página 9 PAneL POSTeriOr D IG IT A A U D IO IN 2 O P T IC A D IG IT A A U D IO IN 1 PUerTO USB Puede actualizar el software de esta unidad a través del puerto USB. cABLe De SUMiniSTrO Enchufe el cable de suministro eléctrico a la toma de CA.
- Página 10 (Standard, MAX, MIN). ▪ El mando a distancia sólo está operativo en modo TV de Samsung. ▪ Dependi ndo del TV que utilice, es posible que no pueda controlar el TV con este mando a distancia.
- Página 11 conexiones inSTALAciÓn DeL SOPOrTe PArA MOnTAJe en PAreD Puede utilizar el soporte de montaje en pared para montar esta unidad en la pared. precauciones en la instalación • No lo instale en ningún lugar que no sea una pared vertical. • Para la instalación, evite altas temperaturas o humedad, y también paredes que no soporten el peso del equipo.
- Página 12 cOnexiÓn De LA UniDAD crYSTAL SUrrOUnD Air TrAcK En esta sección se explican dos formas (digital y analógica) de conectar la unidad al TV. Esta unidad está equipada con dos tomas digitales ópticas y una toma analógica de audio para conectar un TV. AUDIO IN cable de audio DIGITAL AUDIO IN 1,2 D IG IT A A U D IO IN 2...
- Página 13 inSTALAciÓn DeL nÚcLeO De FerriTA en eL cABLe De AUDiO Se levanta para quitar el cierre y abrir el núcleo. Vuelva a cerrarlo. Coloque el cable de audio en el núcleo abierto.
- Página 14 funciones funCioneS bÁSiCaS encendido y apagado POWER TV POWER POWER TV POWER TV INFO 1. Toque poWer ( ) en el panel frontal. MUTE SOUND TV INFO SOUND MODE o bien, INPUT S.VOL SELECT AUTO DIMMER POWER Pulse poWer en el mando a distancia para encender la unidad. MUTE AV SYNC AH59-02378A...
- Página 15 3. Pulse tV CH en el mando a distancia para seleccionar el canal de TV. MUTE AV SYNC TV INFO AH59-02378A AH59-02378A SOUND MUTE ▪ MODE El mando a distancia sólo está operativo en modo TV de Samsung. SOUND INPUT S.VOL SELECT SOUND SOUND MODE AUTO utilización de la función auto poWer linK...
- Página 16 Samsung puede ofrecer en el futuro actualizaciones para el firmware del sistema de Crystal Surround Air Track. Visite Samsung.com o póngase en contacto con el centro de atención telefónica de Samsung para recibir información sobre la descarga de actualizaciones y la utilización de una unidad USB.
- Página 17 solución de problemas Antes de solicitar servicio técnico, compruebe lo siguiente: Síntoma comprobación remedio • ¿Está enchufado el cable de • Conecte el enchufe de La unidad no se encenderá. alimentación en la toma de alimentación en la toma de corriente? corriente. Una función no está operativa • ¿Existe electricidad estática •...
- Página 18 AES (Audio Engineering Society). *: Especificación nominal - Samsung Electronics Co., Ltd se reserva el derecho a cambiar las especificaciones sin previo aviso. - Los pesos y dimensiones son aproximados. - Para la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada en el producto.
- Página 19 Svenska [Swedish]SS väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG. Hér með lýsir Samsung yfir því að Crystal Surround Air Track er í samræmi við grunnkröfur og aðrar kröfur, Íslenska [Icelandic] sem gerðar eru í tilskipun 1999/5/EC.
- Página 20 ` Asia Pacific Albania 42 27 5755 Australia 1300 362 603 www.samsung.com 0810 - SAMSUNG (7267864, Austria www.samsung.com New Zealand 0800 SAMSUNG (0800 726 786) www.samsung.com € 0.07/min) China 400-810-5858 / 010-6475 1880 www.samsung.com www.samsung.com/ be www.samsung.com/hk (Dutch) Belgium 02-201-24-18...
- Página 21 eliminación correcta de las baterías de este producto (Aplicable en la Unión Europea y en otros países europeos con sistemas de recogida selectiva de baterías.) La presencia de esta marca en las baterías, el manual o el paquete del producto indica que cuando haya finalizado la vida útil de las baterías no deberán eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia admitidos por la Directiva 2006/66 de la Unión Europea.
