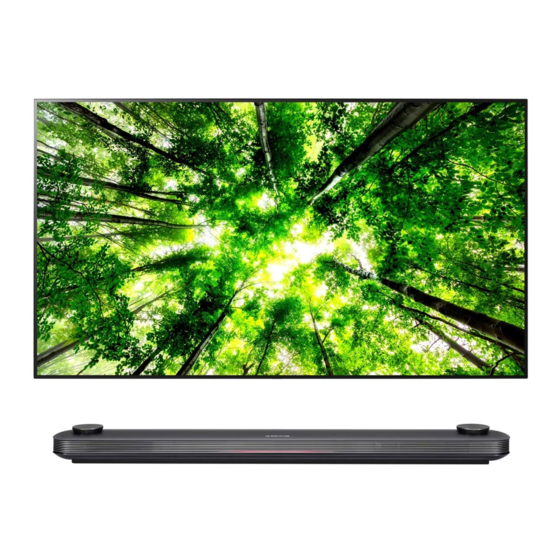

LG SIGNATURE OLED77W8PSA Manual De Instrucciones

Ocultar thumbs

página de 71

/ 71
Marcadores

Idiomas disponibles

Enlaces rápidos

Descargar este manual

Please read this manual carefully before operating your TV and

retain it for future reference.

OLED77W8PSA

OLED77W8PDA

*MFL70370802*

(1805-REV02)

Safety and Reference

OLED65W8PSA

OLED65W8PDA

www.lg.com

Resumen de contenidos para LG SIGNATURE OLED77W8PSA

Página 1 Safety and Reference Please read this manual carefully before operating your TV and retain it for future reference. OLED77W8PSA OLED65W8PSA OLED77W8PDA OLED65W8PDA *MFL70370802* www.lg.com Copyright ⓒ 2018 LG Electronics Inc. All Rights Reserved. (1805-REV02)
Página 2 Important Safety Instruction • Read these instructions. • Keep these instructions. • Heed all warnings. • Follow all instructions. • Do not use this apparatus near water. • Clean only with dry cloth. • Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions. •...
Página 3 Warning! Safety • Ventilation - Install your TV where there is proper ventilation. Do not install in Instructions a confined space such as a bookcase. - Do not install the product on a carpet or cushion. - Do not block or cover the product with cloth or other materials while unit is plugged in.
Página 4 • Use only an authorized attachments / accessories approved by LG Electronics. Otherwise, this may result in fire, electric shock, malfunction, or product damage. • Never disassemble the AC adapter or power cord. This may result in fire or electric shock.
Página 5 Optional Extras Preparing Optional extras can be changed or modified for quality improvement • When the TV is turned on for the first time after being shipped without any notification. Contact your dealer for buying these items. from the factory, initialization of the TV may take approximately These devices work only with certain models.
Página 6 Lifting and moving the TV • Avoid touching the screen at all times, as this may result in damage to the screen. • Do not place the product on the floor with its front facing When moving or lifting the TV, read the following to prevent the TV down without padding.
Página 7 Provided item Wall mount Punching Guide Wall • When installing the wall mount, check the positions of the wooden studs using a stud finder. Then, fasten the screws on at least two Wall mounting screw separate studs before proceeding. Wall mounting anchor Ø5 x L65 Stud Wall mounting screw for wood...
Página 8 Tools you will need • When mounting a TV on the wall, make sure not to install the TV by hanging the power and signal cables • Phillips head + driver (manual or motorized) / on the back of the TV. Ø...
Página 9 Using the kensington security Other connections system (optional) Connect your TV to external devices. For the best picture and audio quality, connect the external device and the TV with the HDMI cable. (For OLED65W8*) The Kensington security system connector is located at the rear of HDMI the Companion Box (AV Box).
Página 10 • When connecting via a wired LAN, it is recommended to use a CAT 7 cable. Remote RS-232C setup To obtain the RS-232C external control setup information, please visit www.lg.com. Download and read the manual, (Depending upon model). Basic functions • Do not drop the product or let it fall over when connecting external devices.
Página 11 Using Magic Remote * To use the button, press and hold for more than 3 seconds. Control (POWER) Turns the TV on or off. You can turn your set-top box on or off by adding the set- top box to the universal remote control for your TV. (Depending upon model) Number buttons Enters numbers.
Página 12 Troubleshooting Registering Magic Remote Control How to register the Magic Remote Control Cannot control the TV with the remote control. • Check if anything such as tape has been placed over the receiver. To use the Magic Remote, first pair it with your TV. •...
Página 13 Generated Sound • Cracking noise A cracking noise that occurs when watching or turning off the TV is generated by plastic thermal contraction due to temperature and humidity. This noise is common for products where thermal deformation is required. • Electrical circuit humming/panel buzzing A low level noise is generated from a high-speed switching circuit, which supplies a large amount of current to operate a product.
Página 14 Specifications Product specifications may be changed without prior notice due to upgrade of product functions. (Depending upon country) Broadcasting Specifications OLED65W8PSA OLED65W8PDA Model OLED77W8PSA OLED77W8PDA Digital Analog Digital Analog Television system SBTVD (ISDBT) NTSC / PAL-M / PAL-N DVB-T/T2 NTSC / PAL-M / PAL-N Program coverage VHF 2 ~ 13, UHF 14 ~ 69, DTV 2 ~ 69, CATV 1 ~ 135 VHF 2 ~ 13, UHF 14 ~ 69, DTV 2 ~ 69, CATV 1 ~ 125...
Página 15 In addition to the source code, all referred license terms, warranty disclaimers and copyright notices are available for download. LG Electronics will also provide open source code to you on CD-ROM for a charge covering the cost of performing such distribution (such as the cost of media, shipping, and handling) upon email request to opensource@lge.com.
Página 16 Important Information for Information on Functions Supporting Image Quality in Preventing Image Retention Relation to Temporary Image Retention OLED is a self-emissive technology, which brings many significant benefits to image quality and performance. As with any self-emitting • OLED TV offers a function called Pixel Refresher, which helps to display, it is possible for users of OLED TVs to experience temporary prevent temporary image retention.
Página 17 Regulatory WARNING! Never place a television set in an unstable location. A television set may fall, causing serious personal injury or death. Many injuries, particularly to children, can be avoided by taking simple precautions such as: • Using cabinets or stands recommended by the manufacturer of the television set.
Página 18 The model and serial numbers of the TV are located on the back and on one side of the TV. Record them below should you ever need service. MODEL SERIAL NO.
Página 19 OWNER’S MANUAL EXTERNAL CONTROL DEVICE SETUP Please read this manual carefully before operating the set and retain it for future reference. www.lg.com...
Página 20 KEY CODES KEY CODES • This feature is not available for all models. Code Code Function Note Function Note (Hexa) (Hexa) CH +, PR + R/C Button List R/C Button CH -, PR - R/C Button Exit R/C Button Volume + R/C Button PIP(AD) R/C Button...
Página 21 (TV) (PC) • LGTV supports PL2303 chip-based (Vendor ID : 0x0557, Product ID : 0x2008) USB to serial converter RS-232C IN which is not made nor provided by LG. (CONTROL & SERVICE) (PC) (TV) • It can be purchased from computer stores that carry accessories for IT support professionals.
Página 22 EXTERNAL CONTROL DEVICE SETUP (TV) (PC) (TV) (PC) Phone jack Type RS-232C IN • You need to purchase the phone-jack to RS-232 cable required for the connection between the PC and (CONTROL & SERVICE) (PC) (TV) the TV, which is specified in the manual. RS-232C IN (CONTROL &...
Página 23 EXTERNAL CONTROL DEVICE SETUP Communication Parameters • Baud rate : 9600 bps (UART) • Stop bit : 1 bit • Data length : 8 bits • Communication code : ASCII code • Parity : None • Use a crossed (reverse) cable. Command reference list (Depending on model) DATA...
Página 24 EXTERNAL CONTROL DEVICE SETUP Transmission / Receiving Protocol Transmission [Command1][Command2][ ][Set ID][ ][Data][Cr] [Command 1] : First command to control the TV. (j, k, m or x) [Command 2] : Second command to control the TV. [Set ID] : You can adjust the [Set ID] to choose desired monitor ID number in option menu. Adjustment range in TV is 1 to 99.
Página 25 EXTERNAL CONTROL DEVICE SETUP * Commands may work differently depending on model and signal. 01. Power (Command: k a) Ack [d][ ][Set ID][ ][OK/NG][Data][x] ► To control Power *On or Off of the set. * In case of video mute on only, TV will display On Transmission[k][a][ ][Set ID][ ][Data][Cr] Screen Display(OSD).
Página 26 EXTERNAL CONTROL DEVICE SETUP 08. Color/Colour (Command: k i) 13. Treble (Command: k r) ► To adjust the screen Color(Colour). ► To adjust treble. You can also adjust colour in the PICTURE menu. You can also adjust in the AUDIO menu. Transmission [k][i][ ][Set ID][ ][Data][Cr] Transmission [k][r][ ][Set ID][ ][Data][Cr] Data Min : 00 to Max : 64...
Página 27 EXTERNAL CONTROL DEVICE SETUP 18. Equalizer (Command : j v) * Analog Antenna/Cable ► Adjust EQ of the set. [Data 00][Data 01] Channel Data Transmission [j][v][ ][Set ID][ ][Data][Cr] Data 00 : High byte channel data Data 01 : Low byte channel data - 00 00 ~ 00 C7 (Decimal : 0 ~ 199) Data 02 : Input Source (Analog) - 00 : Antenna TV (ATV)
Página 28 EXTERNAL CONTROL DEVICE SETUP * Analog Antenna/Cable 2. Tune to the digital antenna (ATSC) channel 30-3. Set ID = All = 00 Data 00 : Physical Channel Number Data 00 = Don’t know Physical = 00 - Antenna (ATV) : 02~45 (Decimal: 2 ~ 69) Data 01 &...
Página 29 11 11 EXTERNAL CONTROL DEVICE SETUP 2. Tune to the BS (ISDB-BS) channel 30. 24. Input select (Command: x b) Set ID = All = 00 (Main Picture Input) Data 00 = Don’t know Physical = 00 ► To select input source for main picture. Data 01 &...
Página 30 EXTERNAL CONTROL DEVICE SETUP * [Data 02], [Data 03] functions depend on model 3) When [Data 00] is 06, 07 and signal. 00 : Off 01 : On * If [Data 00] is 00 (3D On), [Data 03] has no meaning.
Página 32 5 If the connection is successful, the "Connected Wheel (OK) button on the by pressing the to Internet" is displayed. remote. NETWORK Picture Sound TV Name [LG] WebOS TV Wired Connection (Ethernet) Programmes Not Connected Wi-Fi Connection Connected to Internet Network Wi-Fi Direct LG Connect Apps...
Página 33 Picture Network / (The MAC address displayed on the right Sound TV Name Sound ꔐ WI-FI : AAA [LG] WebOS TV pane of the network status window should be WI-FI : BBB Wired Connection (Ethernet) Programmes Programmes WI-FI : CCC Not Connected registered with your Internet service provider.)
Página 34 1 Check that Wi-Fi is enabled on your smartphone. To use SmartShare, both devices must on the same local network. 2 Install/run the app for sharing content on your smartphone (It's called LG TV Plus on LG phones). 3 Enable your smartphone to share content files with other devices.
Página 35 1 Miracast should be set to "ON" on your portable device. 2 When your TV is detected, select the device on your portable device. When connection is completed, the device screen appears on the TV screen. Please call LG Customer Service if you experience any problems.
Página 36 Seguridad y Consultas Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas. OLED77W8PSA OLED65W8PSA OLED77W8PDA OLED65W8PDA www.lg.com Copyright ⓒ 2018 LG Electronics Inc. Todos los derechos reservados.
Página 37 Instrucciones de Seguridad Importantes • Lea estas instrucciones. • Conserve estas instrucciones. • Preste atención a las advertencias. • Siga todas las instrucciones. • No use el aparato cerca del agua. • Limpie únicamente con un paño seco. • No tape ni bloquee las aberturas de ventilación. Realice la instalación siguiendo las instrucciones del fabricante. •...
Página 38 ¡Advertencia! Instrucciones • Ventilación - Instale el televisor en un lugar con ventilación adecuada. No de seguridad lo coloque en un lugar cerrado como, por ejemplo, un estante para libros. - No instale el producto en alfombras o cojines. - No bloquee o cubra el producto con paño u otros materiales mientras esté...
Página 39 • No intente modificar este producto de ninguna manera sin autorización previa por escrito de LG Electronics. Puede provocar un incendio o una descarga eléctrica por accidente. Póngase en contacto con el centro de atención al cliente local para obtener servicio técnico o reparaciones.
Página 40 Complementos opcionales Preparación Los complementos opcionales se pueden cambiar o modificar para • Cuando se enciende la TV por primera vez después de ser mejorar la calidad, sin necesidad de aviso previo. Para adquirir estos enviada desde la fábrica, la inicialización de la TV puede tardar elementos, comuníquese con su distribuidor.
Página 41 Levantamiento y traslado • No toque la pantalla. De lo contrario, podría dañarla. • No coloque el producto en el piso con la parte frontal de su TV hacia abajo sin una almohadilla. Al hacerlo puede causar daños a la pantalla. •...
Página 42 Elemento proporcionado Montaje de pared Guía de perforación Pared • Cuando instale el soporte de pared, compruebe las posiciones de las vigas de madera con un detector de vigas. Luego, asegure los Tornillo para soporte de pared tornillos en al menos dos vigas antes de continuar. Anclaje para soporte de pared Ø5 x L65 Viga...
Página 43 Herramientas que necesitará • Cuando monte la televisión en la pared, no la instale colgándola por los cables de señal y alimentación que • Destornillador Phillips (manual o motorizado) / se encuentran en su parte posterior. Broca de 8 mm de diámetro / Nivel / Detector de clavos / Taladro •...
Página 44 Usar el sistema de seguridad Otras conexiones Kensington (opcional) Conecte su TV a dispositivos externos. Para tener una mejor calidad de imagen y audio, conecte el dispositivo externo y el televisor con el cable (Para OLED65W8*) HDMI tal como se muestra. El conector del sistema de seguridad Kensington se encuentra en la parte posterior del decodificador complementario (caja AV).
Página 45 Configuración remota de RS-232C Para obtener información de la configuración de control externo de RS-232C, consulte la página www.lg.com. Descargue y lea el manual, Funciones básicas (En función del modelo). • No deje que el producto se caiga durante la conexión de Encendido (presionar) dispositivos externos.
Página 46 Uso del Control Remoto * Para utilizar el botón, mantenga presionado durante más de tres segundos. Mágico (ENCENDIDO) Enciende o apaga el televisor. Para encender o apagar su decodificador, agregue el (Según el modelo) decodificador al control remoto universal de la televisión. Botones Numerales Permiten introducir números.
Página 47 Solución de problemas Registro del Control Remoto Mágico Cómo registrar el Control Remoto Mágico No se puede controlar el televisor con el control remoto. • Compruebe si puso cualquier cosa sobre el receptor, como por Para utilizar el Control Remoto Mágico, primero emparéjelo con su TV. ejemplo cinta adhesiva.
Página 48 Reproducción de ruidos • Crujidos es posible que se produzcan crujidos cuando esté mirando televisión o al apagar el televisor; se trata de un ruido generado por la contracción térmica del plástico debido a la temperatura y la humedad. Este ruido es común en productos donde se requiere la deformación térmica.
Página 49 VHF 2 ~ 13, UHF 14 ~ 69, DTV 2 ~ 69, CATV 1 ~ 125 Impedancia de la antena 75 Ω externa Módulo inalámbrico LG (LGSBWAC72) Especificación Inalámbrico LAN (IEEE 802.11a/b/g/n/ac) Rango de frecuencias Potencia de salida (máxima) 2 400 a 2 483,5 MHz 15 dBm 5 150 a 5 725 MHz...
Página 50 Además del código fuente, se pueden descargar los términos de la licencia, las anulaciones de la garantía y los avisos de derechos de autor. LG Electronics también le proporcionará el código abierto en un CD-ROM por un costo que cubra los gastos de dicha distribución (como el costo del medio, del envío y de la manipulación) una vez realizado el pedido...
Página 51 Información importante Información sobre las funciones que ofrecen calidad de imagen en para evitar la retención de relación con la retención temporal imágenes de imagen • El televisor OLED ofrece una función denominada Optimizar OLED es una tecnología de emisiones automáticas, que ofrece muchas Píxeles, que ayuda a evitar la retención temporal de la imagen.
Página 52 Regulación ¡ADVERTENCIA! Nunca coloque una televisión en un lugar inestable. Se puede caer y provocar lesiones graves o la muerte. Puede evitar muchas lesiones, especialmente en niños, con tan solo tomar simples precauciones, como: • Usar los gabinetes o soportes recomendados por el fabricante de la televisión.
Página 53 Los números de modelo y de serie de la televisión se encuentran ubicados en su parte posterior y en uno de sus lados. Regístrelos en el siguiente espacio por si alguna vez necesita recurrir al servicio técnico. MODELO N.º DE SERIE...
Página 54 MANUAL DEL USUARIO CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS Lea atentamente este manual antes de poner en funcionamiento el equipo y consérvelo para futuras consultas. www.lg.com...
Página 55 CÓDIGOS DE TECLA CÓDIGOS De teCla • Esta función no está disponible en todos los modelos. Código Código Función Nota Función Nota (Hexa) (Hexa) CH +, PR + Botón RC Lista Botón RC CH -, PR - Botón RC Salir Botón RC Volumen + Botón RC...
Página 56 (TV) (PC) • LGTV admite el uso de un USB a convertidor de serie basado en chip PL2303 (ID de proveedor: 0x0557, RS-232C IN ID de producto: 0x2008) que LG no fabrica ni incluye. (CONTROL & SERVICE) (PC) (TV) •...
Página 57 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS (TV) (PC) (TV) (PC) Tipo de adaptador telefónico RS-232C IN RS-232C IN • Para realizar la conexión entre la PC y la TV, que se especifica en el manual, debe comprar el cable de (CONTROL &...
Página 58 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS Parámetros de comunicación • Velocidad en baudios : 9600 bps (UART) • Bit de parada: 1 bit • Longitud de datos: 8 bits • Código de comunicación: código ASCII • Paridad: Ninguna • Use un cable cruzado (reversa). lista de referencia de comandos (según el modelo) Datos...
Página 59 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS Protocolo de transmisión/Recepción transmisión [Comando1][Comando2][ ][ID del televisor][ ][Dato][Cr] [Comando 1] : Primer comando para controlar la TV. (j, k, m o x) [Comando 2] : Segundo comando para controlar la TV. [ID del televisor] : Puede ajustar [ID del televisor] para elegir el número de ID del monitor que desea en el menú...
Página 60 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS * Según el modelo y la señal, los comandos podrán funcionar de un modo diferente. 01. Potencia (Comando: k a) 03. Screen Mute (Silencio de pantalla) (Comando: k d) ► Para controlar el encendido o apagado del dispositivo.
Página 61 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS 07. Brillo (Comando: k h) 12. Remote control lock mode (Modo de bloqueo del control remoto) (Comando: k m) ► Para ajustar el brillo de la pantalla. También puede ajustar el brillo en el menú ►...
Página 62 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS 16. Color Temperature (Temperatura de color) Datos (Comando: x u) 00: apagado 01: mínimo ► Para ajustar la temperatura de color. También 02: medio puede ajustar Color Temperature (Temperatura 03: máximo de color) en el menú IMAGEN. 04: Automático (para TV LCD/TV LED)/ Transmisión [x][u][ ][ID del televisor][ ][Dato] Intelligent sensor (Sensor inteligente) (para...
Página 63 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS ID del televisor = Todo = 00 - 0b : Cable DTV Plus – usar número de canal físico Datos 00 & 01 = Datos de canal es 1000 = 03 E8 Datos 02 = Satélite de TV digital = 40 - 2b : Cable DTV Plus –...
Página 64 11 11 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS - 09: CS2 (satélite de comunicación 2) • Para TV plasma ► Para controlar la luz del panel * Ejemplos de comandos de sintonización: 1 Sintonizar el canal Antena digital (ISDB-T) 17-1. Transmisión [m][g][ ][ID del televisor][ ][Dato] ID del televisor = Todo = 00 [Cr]...
Página 65 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS * Si [Dato 00] es 01 (3D apagado) o 02 (3D a * Si la condición de la conversión no se cumple, el 2D), [Dato 01], [Dato 02] y [Dato 03] no son comando se trata como NG. relevantes.
Página 66 Conectar mediante WPS PIN Seguridad Configuración avanzada de Wi-Fi 4 El dispositivo intenta conectarse Accesibilidad automáticamente a la red disponible (primero, la red cableada). Cuando selecciona Conexión Wi-Fi, se muestra la lista de redes disponibles. Seleccione la red que desea usar. www.lg.com...
Página 67 Resolución de problemas de red (Inicio) del control remoto 1 Presione el botón Siga las instrucciones que están a continuación y que se relacionan con el estado de red. para acceder al menú Inicio. Vaya al ícono (Configuración) y selecciónelo con el botón Revise el televisor o el AP (enrutador).
Página 68 SmartShare, ambos dispositivos deben estar en la misma red local. 2 Instale y ejecute la aplicación para compartir contenido en su teléfono inteligente (se llama LG TV Plus en teléfonos LG). 3 Permita que su teléfono inteligente comparta archivos de contenido con otros dispositivos.
Página 69 2 Cuando se detecta el televisor, seleccione el dispositivo en su dispositivo portátil. Cuando se completa la conexión, aparece la pantalla del dispositivo en la pantalla del televisor. Comuníquese con el Servicio de atención al cliente de LG si tiene algún problema.
Página 70 *MFL70320442* www.lg.com (1809-REV01) OLED77W8PSA OLED65W8PSA Easy Setup Guide ENGLISH Please read this manual carefully before operating your set and retain it for future reference. OLED77W8PDA OLED65W8PDA Guía Rápida de Configuración ESPAÑOL Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.
Página 71 ANTENNA / ANTENNA / CABLE IN CABLE IN ANTENNA IN ANTENNA IN CABLE IN CABLE IN HDMI IN HDMI IN HDMI IN/ARC HDMI IN/ARC USB IN USB IN COMPONENT IN COMPONENT IN AV IN AV IN OPTICAL DIGITAL OPTICAL DIGITAL AUDIO OUT AUDIO OUT AUDIO OUT/...
