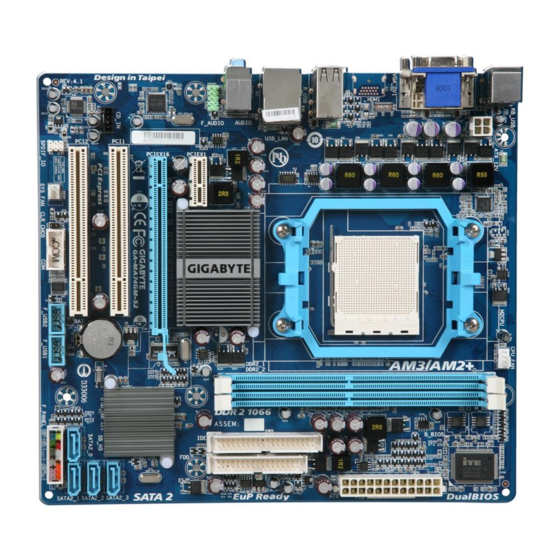

- Página 1 GA-MA74GM-S2H/ GA-MA74GM-S2 Placa base con zócalo AM2+/AM2 para procesador AMD Phenom II/procesador AMD Phenom ™ ™ procesador AMD Athlon II/procesador AMD Athlon ™ ™ procesador AMD Sempron ™ Manual de usuario Rev. 4101...
- Página 2 Instalación de un módulo de memoria ..............11 Instalación de una tarjeta de expansión ............12 Conectores del panel posterior ..............13 Conectores internos ..................15 Para más información sobre el uso de este producto, por favor consulte la versión completa del manual de usuario (Inglés) en el sitio web de GIGABYTE. - 2 -...
- Página 3 Capítulo 1 Instalación del hardware Precauciones de instalación La placa base contiene numerosos y delicados componentes y circuitos electrónicos que pueden resultar dañados como consecuencia de descargas electrostáticas (ESD). Antes de realizar la instalación, lea atentamente el manual de usuario y siga estos procedimientos: • No retire ni rompa las etiquetas del número de serie de la placa base ni de la garantía proporcionada por el distribuidor antes de realizar la instalación.
- Página 4 - 1 x conector IDE que admite ATA-133/100/66/33 y hasta 2 dispositivos - 4 conectores SATA de 3Gb/s compatibles con hasta 4 dispositivos SATA de 3Gb/s. - Admite las configuraciones SATA RAID 0, RAID 1, RAID 10 y JBOD Procesador iTE IT8718: - 1 conector de unidad de disquete que admite 1 unidad de disquete Integrado en el chipset South Bridge H asta 12 puertos USB 2.0/1.1 (8 en el panel posterior y 4 a través de soportes USB conectados a las bases de conexiones USB) j Solamente para el modelo GA-MA74GM-S2H Instalación del hardware - 4 -...
- Página 5 A dvertencia de avería en los ventiladores del microprocesador y del sistema Control de la velocidad del ventilador del microprocesador (Nota 5) BIOS 2 flash de 8 MB Uso de AWARD BIOS con licencia Compatibilidad con DualBIOS ™ PnP 1.0a, DMI 2.0, SM BIOS 2.4 y ACPI 1.0b j Solamente para el modelo GA-MA74GM-S2H - 5 - Instalación del hardware...
- Página 6 Características Compatible con @BIOS exclusivas Compatible con Q-Flash Admite Xpress BIOS Rescue Compatible con el centro de descargas Compatible con Xpress Install Compatible con Xpress Recovery2 Compatible con EasyTune (Nota 6) Paquetes de Norton Internet Security (versión OEM) software Sistema operativo Compatible con Microsoft Windows 7/Vista/XP ® ® Factor de forma Micro Factor de forma ATX; 24,3cm x 22,0cm (Nota 1) Debido a la limitación del sistema operativo de 32 bits, cuando se instalan más de 4 GB de memoria física, el tamaño real de la memoria mostrado será inferior a 4 GB.
- Página 7 Instalación del microprocesador y su disipador Lea las siguientes instrucciones antes de instalar el microprocesador: • Asegúrese de que la placa base es compatible con el microprocesador. (Visite el sitio Web de GIGABYTE para obtener la lista más reciente de microprocesadores admitido.) • Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica antes de instalar el microprocesador para evitar daños en el hardware. • Identifique el contacto número uno del microprocesador. El microprocesador no se puede insertar si no se coloca correctamente. (También puede identificar las muescas que se encuentran en ambos lados del microprocesador y las indicaciones de alineación que figuran en el zócalo de éste.) • Aplique una capa fina y uniforme de compuesto térmico en la superficie del microprocesador. • No encienda el equipo si el disipador de calor del microprocesador no está instalado. De lo contrario, el microprocesador puede sobrecalentarse y resultar dañado.
- Página 8 B. S iga los pasos que se indican a continuación para instalar correctamente el microprocesador en su zócalo situado en la placa base. • Antes de instalar el microprocesador y para evitar dañarlo, asegúrese de apagar el equipo y de desenchufar del cable de alimentación de la toma de corriente eléctrica. • No fuerce la CPU en su zócalo. La CPU no se puede encajar si no se coloca correctamente. Oriente correctamente la CPU si no puede encajarla. Paso 1: Levante completamente la palanca de bloqueo del zócalo de la Zócalo del CPU.
- Página 9 1-3-2 Instalación del disipador del microprocesador Siga los pasos que se indican a continuación para instalar correctamente el disipador de la CPU en esta. (En el siguiente procedimiento se utiliza el disipador de GIGABYTE como ejemplo.) Paso 1: Paso 2: Coloque el disipador de la CPU en ésta. Aplique una capa fina y uniforme de compuesto térmico en la superficie del microprocesador instalado. Paso 3: Paso 4: Enganche el broche del disipador de la CPU a Gire el asa de la leva desde el lado izquierdo la agarradera de montaje a un lado del soporte hacia el lado derecho (como se muestra en la de sujeción. En el otro lado, empuje hacia abajo imagen anterior) para que quede bloqueado en y en vertical el broche del disipador de la CPU su posición.
- Página 10 Instalación de la memoria Lea las siguientes instrucciones antes de instalar la memoria: • Asegúrese de que la placa base es compatible con la memoria. Es recomendable utilizar una memoria de la misma capacidad, marca, velocidad y procesadores. (Visite el sitio Web de GIGABYTE para obtener la lista más reciente de memorias admitidas.) • Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica antes de instalar la memoria para evitar daños en el hardware. • Los módulos de memoria tienen un diseño inequívoco y sencillo. Un módulo de memoria se puede instalar sólo en una posición. Si no puede insertar la memoria, cambie el sentido de colocación.
- Página 11 1-4-2 Instalación de un módulo de memoria Antes de instalar un módulo de memoria y para evitar dañarlo, asegúrese de apagar el equipo y de desenchufar del cable de alimentación de la toma de corriente eléctrica. Los módulos DIMM DDR2 no son compatibles con los módulos DIMM DDR. Asegúrese de instalar módulos DIMM DDR2 en esta placa base. Muescas DDR2 DIMM Un módulo de memoria DDR2 tiene una muesca, de forma que solamente puede encajarse en una posición. Siga los pasos que se indican a continuación para instalar correctamente los módulos de memoria en sus zócalos.
- Página 12 Instalación de una tarjeta de expansión Lea las siguientes instrucciones antes de instalar una tarjeta de expansión: • Asegúrese de que la placa base es compatible con la tarjeta de expansión. Lea atentamente el manual incluido con la tarjeta de expansión. • Apague siempre el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica antes de instalar una tarjeta de expansión para evitar daños en el hardware. ranura PCI Express x1 ranuras PCI Express x16 ranura PCI Siga los pasos que se indican a continuación para instalar correctamente la tarjeta de expansión en la ranura de expansión. 1. Identifique una ranura de expansión compatible con la tarjeta. Quite la tapa metálica de la ranura del panel posterior del chasis. 2. Alinee la tarjeta con la ranura y presione hacia abajo aquélla hasta que esté completamente asentada en la ranura. 3. Asegúrese de que los contactos metálicos de la tarjeta están completamente insertados en la ranura.
- Página 13 (El nombre del elemento puede variar en función del sistema operativo. Consulte las figuras siguientes para obtener detalles). Entre en la configuración del BIOS y, en Funciones avanzadas del BIOS, establezca la opción Modo de visualización de gráficos en D-SUB/HDMI. • Tenga en cuenta que la salida de audio HDMI solamente admite los formatos AC3, DTS y LPCM de 2 canales. (AC3 y DTS requieren el uso de un descodificador externo para realizar la descodificación.) En Windows Vista, seleccione Start (Inicio) > Control Panel (Panel de control) > Sound (Sonido), elija Realtek HDMI Output (Salida HDMI Realtek) y, a continuación, haga clic en Set Default (Establecer valores predeterminados). (Nota 1) El puerto DVI-D no admite conexión D-Sub mediante adaptador. (Nota 2) No se admiten salidas simultáneas para DVI-D y HDMI. j Solamente para el modelo GA-MA74GM-S2H - 13 - Instalación del hardware...
- Página 14 A. Configuraciones de dos pantallas: Esta placa base proporciona tres puertos de salida de vídeo: DVI-D, HDMI y D-Sub. En la tabla siguiente se muestran las configuraciones de dos pantallas admitidas. Se admite o no se Combinación pantallas admite DVI-D + D-Sub Sí DVI-D + HDMI HDMI + D-Sub Sí B. Reproducción de DVD HD y discos Blu-ray: P ara obtener la mejor calidad de reproducción cuando reproduzca DVD HD o discos Blu-ray, consulte los requisitos del sistema recomendados que se indican a continuación. Obviamente, puede mejorar dichos requisitos. • CPU: procesador AMD Phenom X3 o superior ™...
- Página 15 Conectores internos ATX_12V F_AUDIO CD_IN CPU_FAN SPDIF_IO SYS_FAN F_USB1/F_USB2 CLR_CMOS SATA2_0/1/2/3 F_PANEL Lea las siguientes instrucciones antes de conectar dispositivos externos: • En primer lugar, asegúrese de que los dispositivos son compatibles con los conectores a los que desea enchufarlos. • Antes de instalar los dispositivos, asegúrese de apagarlos y desconecte también su PC. Desenchufe el cable de alimentación de la toma de corriente eléctrica para evitar daños en los dispositivos. • Después de instalar el dispositivo y antes de encender el equipo, asegúrese de que el cable de aquél se ha enchufado perfectamente al conector de la placa base. - 15 - Instalación del hardware...
- Página 16 1/2) ATX_12V/ATX (Conector de Alimentación de 12V 2x2 y Conector de Alimentación Principal 2x12) Mediante el conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de enchufar el conector de alimentación, asegúrese de que la fuente de alimentación está apagada y que todos los dispositivos están correctamente instalados. El conector de alimentación posee un diseño inequívoco y sencillo. Enchufe el cable de la fuente de alimentación al conector de alimentación en la posición correcta.
- Página 17 3/4) CPU_FAN/SYS_FAN (Bases de conexiones para los ventiladores) La placa base tiene una base de conexiones de 4 contactos para los ventiladores de la CPU (CPU_FAN) y una base de conexiones de 3 contactos para el ventilador del sistema (SYS_FAN). La mayoría de las bases de conexiones de ventilador tienen un diseño de inserción inequívoco y sencillo. Al conectar el cable de un ventilador, asegúrese de conectarlo en la orientación correcta (el cable del conector negro es el cable de toma de tierra). La placa base admite el control de la velocidad del ventilador del microprocesador, lo que requiere el uso de un ventilador de microprocesador con un diseño para tal funcionalidad. Para conseguir una disipación de calor óptima, es recomendable instalar un ventilador de sistema dentro del chasis.
- Página 18 6) IDE (Conector IDE) El conector IDE admite hasta dos dispositivos IDE, como por ejemplo unidades de disco duro y unidades ópticas. Antes de conectar el cable IDE, localice la muesca de identificación inequívoca que se encuentra en el conector. Si desea conectar dos dispositivos IDE, recuerde establecer los puentes y el cableado conforme a la función de dichos dispositivos (maestro o esclavo, por ejemplo). (Para obtener más información sobre el establecimiento de las configuraciones maestro y esclavo para los dispositivos IDE, lea las instrucciones de los fabricantes de los dispositivos.) 7) SATA2_0/1/2/3 (Conectores SATA de 3Gb/s) Los conectores SATA cumplen la norma SATA de 3Gb/s y son compatibles con la norma SATA de 1,5Gb/s. Cada conector SATA admite un solo dispositivo SATA. El controlador AMD SB710 admite las...
- Página 19 8) F_PANEL (Base de conexiones del panel frontal) Conecte el conmutador de alimentación, el interruptor de reinicio, el altavoz, el conmutador o sensor de manipulación del chasis y el indicador del estado del sistema del chasis a esta base de conexiones conforme a las asignaciones de contactos que se muestra a continuación. Observe los contactos positivo y negativo antes de enchufar los cables.
- Página 20 9) F_AUDIO (Base de conexiones de audio del panel frontal) La base de conexiones del panel frontal de audio admite audio de alta definición de Intel (HD) y audio AC’97. Puede conectar el módulo de audio del panel frontal del chasis a esta base de conexiones. Asegúrese de que las asignaciones de los hilos del conector del módulo coinciden con las asignaciones de los contactos de la base de conexiones de la placa base. Si conecta incorrectamente el conector del módulo y la base de conexiones de la placa base, el dispositivo no funcionará...
- Página 21 11) SPDIF_IO (Base de conexiones de entrada/salida S/PDIF) Esta base de conexiones admite entrada y salida S/PDIF digital. Mediante un cable de entrada y salida S/PDIF opcional, esta base de conexiones se puede conectar a un dispositivo de audio que admita salida de audio digital y un sistema de audio que admita entrada de audio digital. Para adquirir el cable de entrada y salida S/PDIF opcional, póngase en contacto con su distribuidor local. Contacto Definición Alimentación Sin contacto SPDIF SPDIFI TIERRA TIERRA 12) F_USB1/F_USB2 (Bases de conexiones USB) Las bases de conexiones cumplen la especificación USB 2.0/1.1. Cada base de conexiones USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para adquirir dicho soporte, póngase en contacto con el distribuidor local.
- Página 22 13) COM (Conector de puerto serie) El conector COMA puede proporcionar un puerto serie a través de un cable de puerto COM opcional. Para adquirir dicho cable, póngase en contacto con el distribuidor local. Contacto Definición NDCD- NSIN NSOUT NDTR- TIERRA NDSR- NRTS- NCTS- NRI- Sin contacto 14) CLR_CMOS (Puente para borrar la memoria CMOS) Utilice este puente para borrar los valores de la memoria CMOS (por ejemplo, la información de la fecha y la configuración de la BIOS) y restablecer los valores predeterminados de fábrica de dichos valores. Para borrar los valores de la memoria CMOS, coloque un puente en los dos contactos para cortocircuitarlos temporalmente o utilice un objeto metálico como un destornillador para tocar dichos contactos durante unos segundos.
- Página 23 15) BAT La pila proporciona energía para conservar determinados valores en la memoria CMOS cuando el sistema está apagado, como por ejemplo las configuraciones de la BIOS y la información de la fecha y la hora. Reemplace la pila cuando su voltaje caiga a un nivel bajo o los valores de la memoria CMOS no sean precisos o puedan perderse. Puede borrar los valores de la memoria CMOS quitando la pila: 1. Apague el equipo y desenchufe el cable de alimentación. 2. Retire con cuidado la pila de su soporte y espere un minuto. (O bien, utilice un objeto metálico como puede ser un destornillador para tocar los terminales positivo y negativo del soporte de la pila cortocircuitándolos durante 5 segundos.) 3. Reemplace la pila. 4. Enchufe el cable de alimentación y reinicie el sistema. • Apague siempre el equipo y desenchufe el cable de alimentación antes de reemplazar la pila.
- Página 24 Instalación del hardware - 24 -...
- Página 25 - 25 - Instalación del hardware...
