Alimentación y salida analógica

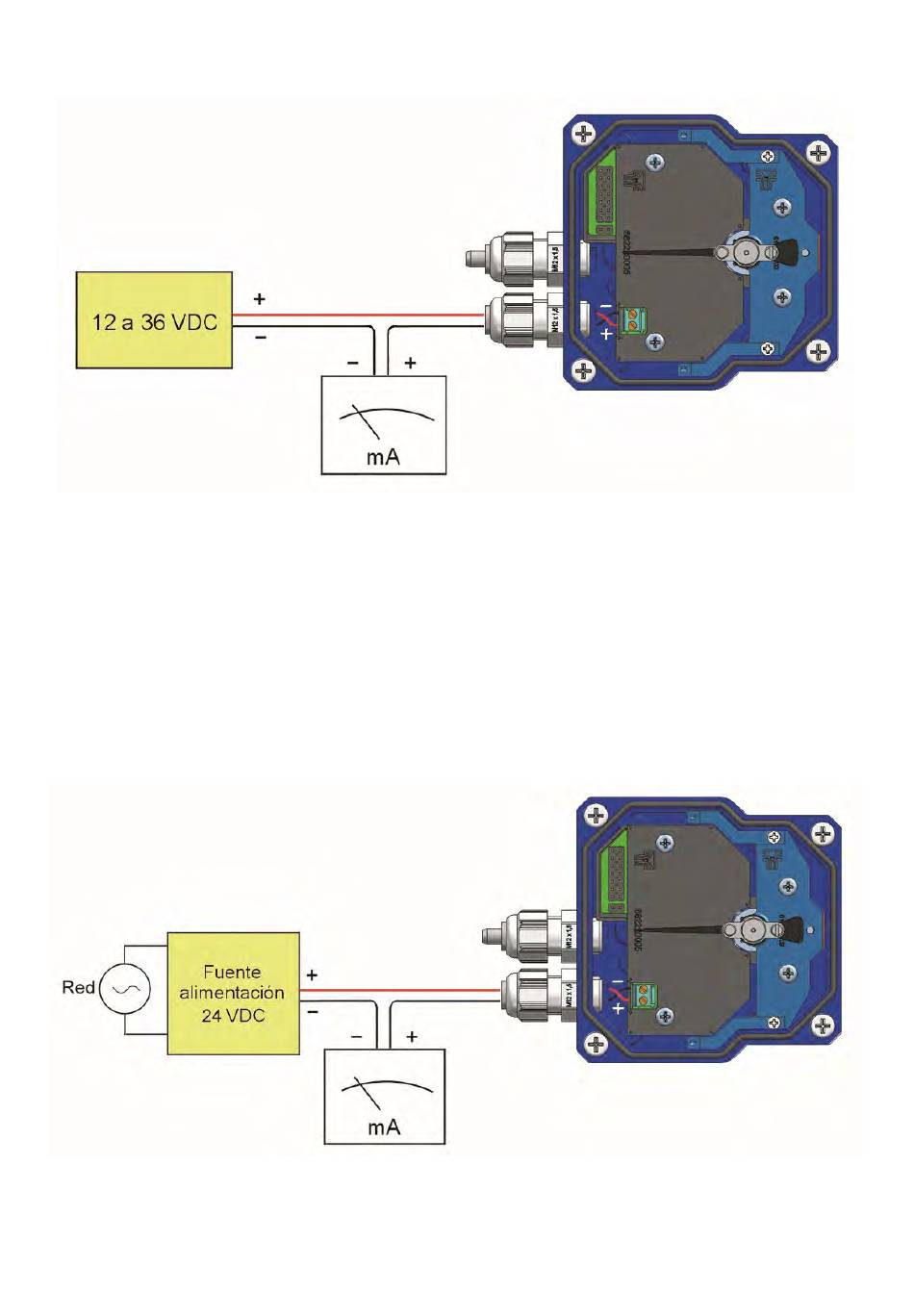

La conexión se realiza en la regleta de terminales. El terminal positivo de la fuente de
alimentación se conecta en la posición + y el positivo de la carga en la posición -. Los
terminales negativos de la fuente de alimentación y de la carga van unidos. Por ser un
sistema 2 hilos, la línea de alimentación y la de salida analógica es la misma. Se utilizará
manguera con un par trenzado o cable apantallado para evitar interferencias en el lazo.
13
CONEXIÓN A 4 HILOS
Si en la instalación no se dispone de una alimentación en corriente continua para el
transmisor, deberá incorporarse una fuente tal como indica la figura siguiente.
