H-86, H-87, H-89
H-173, H-174, H-204

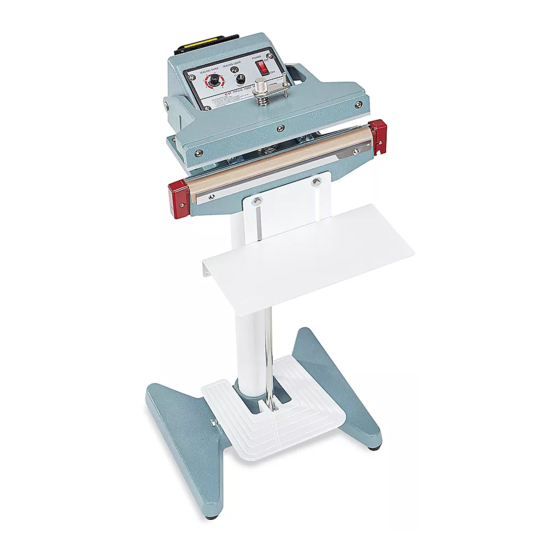

FOOT-OPERATED
IMPULSE SEALERS
Sealing Light
Transformer
Timer Setting
Knob
Sealer
Body
Sealing Press
Plate
Power Supply Cord
Standing Tube
Pedal Base
PAGE 1 OF 12
1-800-295-5510
uline.com
Fuse
Power
Holder
Switch
Adjustable
Tension Rod
Foot
Pedal
PARTS
Pressing Lip
Pressing Plate For
Refractory Cloth
Level Plate
Working
Plate
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
Replacement Parts Included
Heating Element x 2
Heating Element Fuse x 1
Hardware Kit
Long Bolt x 4
Short Bolt x 4
M10 Nut x 4
Flat Washer x 8
Lock Washer x 4
Wing Nut x 4
0423
Publicidad
Manuales relacionados para Uline H-173
Resumen de contenidos para Uline H-173
- Página 1 Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12. H-86, H-87, H-89 1-800-295-5510 H-173, H-174, H-204 uline.com FOOT-OPERATED IMPULSE SEALERS PARTS Replacement Parts Included Fuse Power Holder Switch Sealing Light Transformer Pressing Lip Heating Element x 2...
- Página 2 ASSEMBLY Insert standing tube into pedal base and connect with short bolt. Figure 1 (See Figure 1) 2. With four long bolts, lock washers and nuts, connect body to standing Figure 2 tube. (See Figure 2) 3. Attach tension rod to puller located under base. Attach to foot Figure 3 pedal.
- Página 3 OPERATION Plug in the sealer. Set the power switch to "on". Figure 6 2. Adjust the timer to the minimum setting necessary for poly bag thickness. 3. Insert poly bag between pressing lips. Press the foot pedal to begin sealing. (See Figure 6) 4.
- Página 4 • Close supervision is required when this product is teflon tape for wear or damage. used near children. • Only use Uline replacement parts. • A worn rubber pressure pad (under the handle) will influence the quality of the seal. The rubber pad should be periodically checked for uneven wear.
- Página 5 H-86, H-87, H-89 800-295-5510 H-173, H-174, H-204 uline.mx SELLADORAS DE IMPULSO DE PEDAL PARTES Partes de Repuesto Incluidas Soporte para Interruptor de Fusible Encendido Luz de Sellado Transformador 2 Resistencias Reborde de Presión Perilla de Cuerpo Configuración de la Placa de Presión para...
- Página 6 ENSAMBLE Inserte el tubo vertical en la base del pedal y conéctelos con un Diagrama 1 perno corto. (Vea Diagrama 1) 2. Con cuatro pernos largos, rondanas de seguridad y tuercas, conecte Diagrama 2 el cuerpo al tubo vertical. (Vea Diagrama 2) 3.
- Página 7 FUNCIONAMIENTO Enchufe la selladora. Ponga el interruptor de encendido en la posición Diagrama 6 "on" (encendido). 2. Ajuste el temporizador a la configuración mínima necesaria para el grosor de la bolsa de polietileno. 3. Inserte la bolsa de polietileno entre los rebordes de presión. Presione el pedal para comenzar el sellado.
- Página 8 • Utilice solo partes de repuesto de Uline. • Si la almohadilla de presión de caucho (debajo del asa) está desgastada, esto afectará la calidad del sello.
- Página 9 H-86, H-87, H-89 1-800-295-5510 H-173, H-174, H-204 uline.ca SCELLEUSES PAR IMPULSION MANŒUVRÉES AU PIED PIÈCES Pièces de rechange incluses Interrupteur Porte- Lampe de d'alimentation fusible scellage Transformateur Lèvre de pression Éléments chauffants x 2 Bouton de réglage de Corps Plaque de pression...
- Página 10 ASSEMBLAGE Insérez le tube de support dans la base de la pédale et fixez avec Figure 1 un boulon court. (Voir Figure 1) 2. À l'aide de quatre boulons longs, rondelles de blocage et écrous, fixez Figure 2 le corps au tube de support. (Voir Figure 2) 3.
- Página 11 FONCTIONNEMENT Branchez la scelleuse. Placez l'interrupteur d'alimentation en position "on". Figure 6 2. Réglez la minuterie à la valeur minimale nécessaire par rapport à l'épaisseur du sac en polyéthylène. 3. Insérez le sac en polyéthylène entre les lèvres de pression. Appuyez sur la pédale pour commencer le scellage.
- Página 12 • Une surveillance étroite est nécessaire lorsque cet inférieure est usée ou endommagée. appareil est utilisé à proximité d'enfants. • N'utilisez que les pièces de rechange de Uline. • Un tampon de pression en caoutchouc usé (sous la poignée) influera sur la qualité de scellage.
