Manuales relacionados para Lenovo ThinkCentre M920x
Resumen de contenidos para Lenovo ThinkCentre M920x
- Página 1 Guía del usuario y Manual de mantenimiento de hardware de M920x Tipos de máquina Energy Star: 10S0, 10S1, 10S2, 10S3, 10T3, 10T5, 10T6 y 10UJ...
- Página 2 Apéndice A “Avisos” en la página 61. Cuarta edición (Agosto 2019) © Copyright Lenovo 2018, 2019. AVISO DE DERECHOS LIMITADOS Y RESTRINGIDOS: si los productos o software se suministran según el contrato “GSA” (General Services Administration), la utilización, reproducción o divulgación están sujetas a las restricciones...
- Página 3 Apéndice A. Avisos ..61 Sustitución del soporte de instalación VESA..Sustitución de la unidad óptica externa ..Apéndice B. Marcas registradas . . . 63 © Copyright Lenovo 2018, 2019...
- Página 4 Guía del usuario y Manual de mantenimiento de hardware de M920x...

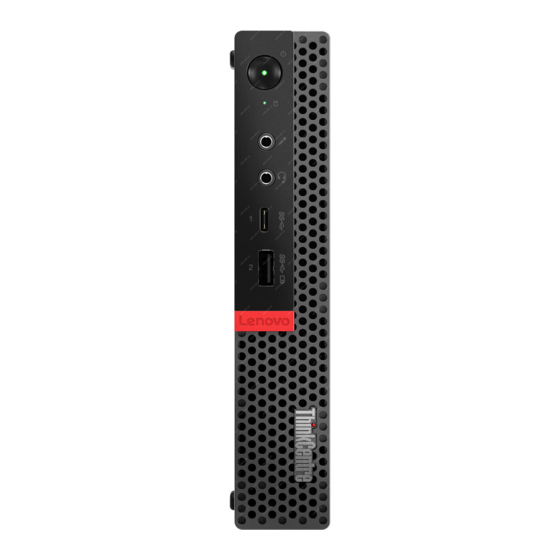

- Página 5 Indicador de estado de la unidad de almacenamiento Conector del micrófono Conector de auriculares Conector USB-C™ Conector Always On USB 3.1 Gen 1 Punto rojo iluminado Indicador de alimentación Este indicador está encendido cuando el equipo está encendido. Botón de inicio/apagado © Copyright Lenovo 2018, 2019...
- Página 6 Se usa para encender el equipo. Cuando no pueda apagar el equipo desde el sistema operativo, mantenga presionado el botón de inicio/apagado durante cuatro o más segundos para apagar el equipo. Indicador de estado de la unidad de almacenamiento Este indicador se enciende cuando la unidad de almacenamiento está en uso. Conector del micrófono Se utiliza para conectar un micrófono al equipo.
- Página 7 Figura 2. Vista posterior Conector opcional 2 Conector opcional 1 Ranura de bloqueo de seguridad Ranura de antena Wi-Fi Conector Ethernet Conectores USB 3.1 Gen 2 (2) Conector USB 3.1 Gen 1 Conector de salida HDMI™ 1.4 ® Conector USB 3.1 Gen 1 Conector de salida DisplayPort Conector del adaptador de alimentación Conector opcional 2...
- Página 8 Se usa para instalar el conector del cable de la antena Wi-Fi posterior que está preinstalada en algunos modelos. La antena Wi-Fi posterior se instala en el conector del cable de la antena Wi-Fi posterior. Conector Ethernet Se utiliza para conectar un cable Ethernet para acceso a la red. Conectores USB 3.1 Gen 2 Se utiliza para conectar un dispositivo compatible con USB.
- Página 9 Figura 3. Placa del sistema Puente de borrado/recuperación de CMOS Conector Thunderbolt (Complementary Metal Oxide Semiconductor) Conector de placa a placa Conector de CC Microprocesador Batería plana Altavoz interno o conector del altavoz avanzado Conector del ventilador del sistema Capítulo 1 Visión general...
- Página 10 Etiqueta de tipo y modelo de máquina La etiqueta de tipo y modelo de máquina permite identificar el equipo. Si se pone en contacto con Lenovo para obtener ayuda, la información de tipo y modelo de máquina permite a los técnicos de soporte identificar el equipo y proporcionar un servicio más rápido.
- Página 11 • Ranuras de la unidad de estado sólido M.2 • Ranura de tarjeta gráfica PCI Express Características de red • LAN Ethernet • LAN inalámbrica (opcional) • Bluetooth (opcional) Dimensiones físicas • Ancho: 37 mm (1,5 pulgadas) © Copyright Lenovo 2018, 2019...
- Página 12 • Altura: 179 mm (7,0 pulgadas) • Fondo: 183 mm (7,2 pulgadas) Peso (sin el paquete) Configuración máxima como se envía: 1,3 kg (2,9 libras) Declaración sobre la tasa de transferencia USB Según muchos factores, como la capacidad de procesamiento del host y dispositivos periféricos, atributos de archivos y otros factores relacionados con la configuración de sistema y entornos operativos, la velocidad de transferencia real usando los distintos conectores USB en este dispositivo variará...
- Página 13 El cable de bloqueo también bloquea los botones utilizados para abrir la cubierta del equipo. Este es el mismo tipo de bloqueo que utilizan muchos equipos portátiles. Puede solicitar dicho candado de cable directamente a Lenovo buscando Kensington en: http://www.lenovo.com/support Figura 5.
- Página 14 Guía del usuario y Manual de mantenimiento de hardware de M920x...
- Página 15 • En la mayor parte de las regiones del mundo, Lenovo requiere que se devuelvan las CRU defectuosas. Con la CRU se entregará información al respecto, o esta llegará pocos días después de la llegada de la CRU.
- Página 16 • Para sustituir un componente que no esté en la siguiente lista, póngase en contacto con un técnico de servicio de Lenovo. Para obtener una lista con los números de teléfono de servicio y soporte técnico de soporte de Lenovo, visite: http://www.lenovo.com/serviceparts-lookup...
- Página 17 Figura 6. Ubicación de FRU (incluidas las CRU) CRU de autoservicio CRU de servicio opcional No CRU Pedestal vertical Batería plana Microprocesador Abrazadera del adaptador de Ventilador del sistema Altavoz avanzado alimentación Adaptador de alimentación Unidad de almacenamiento Soporte de la antena Cable de alimentación Soporte de la unidad de Placa del sistema...
- Página 18 CRU de autoservicio CRU de servicio opcional No CRU Cubierta inferior Adaptador de la tarjeta PCI Disipador de calor Express Módulo de memoria M.2 unidad de estado sólido ® Soporte de instalación VESA Unidad óptica externa Caja de la unidad óptica externa Teclado Ratón Sustitución del teclado o teclado inalámbrico...
- Página 19 Figura 8. Sustitución del teclado inalámbrico 4. Extraiga la mochila USB del compartimiento del teclado o del compartimiento del mouse inalámbrico y conéctela a un conector USB disponible en el equipo. 5. Cierre la cubierta del compartimento. El teclado está listo para su uso. Sustitución del mouse o mouse inalámbrico Nota: El mouse inalámbrico está...
- Página 20 Figura 10. Apertura del compartimiento de la batería Figura 11. Extracción de la llave USB Guía del usuario y Manual de mantenimiento de hardware de M920x...
- Página 21 Figura 12. Conexión de la llave USB a un conector USB Figura 13. Instalación de las baterías del mouse Capítulo 4 Sustitución del hardware...
- Página 22 Figura 14. Cierre de la tapa del compartimiento de la batería Figura 15. Colocación del interruptor de alimentación en la posición de encendido Notas: • El LED que emite luz verde indica que el mouse está listo para usarse. • El LED parpadeante de color ámbar indica que el nivel de las baterías está bajo. •...
- Página 23 Sustitución del adaptador de alimentación Atención: No abra el equipo ni intente repararlo antes de leer la Guía de información importante de producto. 1. Extraiga los soportes de las unidades y apague todos los dispositivos conectados y el equipo. 2. Desconecte todos los cables de alimentación de las tomas de alimentación eléctrica y los que estén conectados al equipo.
- Página 24 Figura 18. Instalación del cable de alimentación Figura 19. Instalación del adaptador de alimentación Sustitución del pedestal vertical Atención: No abra el equipo ni intente repararlo antes de leer la Guía de información importante de producto. 1. Extraiga los soportes de las unidades y apague todos los dispositivos conectados y el equipo. 2.
- Página 25 Figura 20. Extracción del pedestal vertical Figura 21. Instalación del pedestal vertical Sustitución del soporte de instalación VESA Atención: No abra el equipo ni intente repararlo antes de leer la Guía de información importante de producto. Capítulo 4 Sustitución del hardware...
- Página 26 1. Extraiga los soportes de las unidades y apague todos los dispositivos conectados y el equipo. 2. Desconecte todos los cables de alimentación de las tomas de alimentación eléctrica y los que estén conectados al equipo. 3. Sustituya el soporte de instalación VESA. Figura 22.
- Página 27 Figura 24. Extracción de la caja de unidad óptica externa Figura 25. Extracción de la unidad óptica externa Capítulo 4 Sustitución del hardware...
- Página 28 Figura 26. Instalación de la unidad óptica externa Figura 27. Instalación de la caja de unidad óptica externa Sustitución del soporte del adaptador de alimentación Atención: No abra el equipo ni intente repararlo antes de leer la Guía de información importante de producto.
- Página 29 Figura 28. Extracción de la abrazadera del adaptador de alimentación Figura 29. Instalación del nuevo soporte del adaptador de alimentación Extracción de la cubierta del equipo Atención: No abra el equipo ni intente repararlo antes de leer la Guía de información importante de producto.
- Página 30 2. Desconecte todos los cables de alimentación de las tomas de alimentación eléctrica y los que estén conectados al equipo. 3. Extraiga la cubierta del equipo. Nota: El protector contra el polvo es opcional. Figura 30. Extraer el protector contra el polvo Figura 31.
- Página 31 Atención: No abra el equipo ni intente repararlo antes de leer la Guía de información importante de producto. 1. Extraiga la cubierta del equipo. Consulte “Extracción de la cubierta del equipo” en la página 25. 2. Desconecte el cable de la unidad de almacenamiento de la placa del sistema. 3.
- Página 32 Figura 34. Instalación de la unidad de almacenamiento Figura 35. Instalación del soporte de la unidad de almacenamiento 4. Conecte el cable de la unidad de almacenamiento a la placa del sistema. 5. Finalice la sustitución. Consulte “Cómo finalizar la sustitución de piezas” en la página 57. Guía del usuario y Manual de mantenimiento de hardware de M920x...
- Página 33 Sustitución del cable de la unidad de almacenamiento Atención: No abra el equipo ni intente repararlo antes de leer la Guía de información importante de producto. 1. Extraiga la cubierta del equipo. Consulte “Extracción de la cubierta del equipo” en la página 25. 2.
- Página 34 Nota: La apariencia de la tarjeta PCI Express podría ser diferente de la que aparece en la imagen. Figura 38. Extracción de la tarjeta PCI Express Figura 39. Extracción del adaptador de tarjeta PCI Express Guía del usuario y Manual de mantenimiento de hardware de M920x...
- Página 35 Figura 40. Instalación del adaptador de la tarjeta PCI Express Figura 41. Instalación de la tarjeta PCI Express 4. Finalice la sustitución. Consulte “Cómo finalizar la sustitución de piezas” en la página 57. Sustitución del altavoz interno Nota: El altavoz interno es opcional. Atención: No abra el equipo ni intente repararlo antes de leer la Guía de información importante de producto.
- Página 36 2. Desconecte el cable del altavoz interno del conector del altavoz interno de la placa del sistema. 3. Sustituya el altavoz interno. Figura 42. Extracción del altavoz interno Figura 43. Instalación del altavoz interno 4. Vuelva a conectar el cable del altavoz interno en el conector del altavoz interno de la placa del sistema. 5.
- Página 37 1. Extraiga la cubierta del equipo. Consulte “Extracción de la cubierta del equipo” en la página 25. 2. Sustituya el altavoz avanzado. Nota: Asegúrese de desconectar o conectar el cable del altavoz avanzado durante la sustitución. Figura 44. Extracción del altavoz avanzado Figura 45.
- Página 38 Figura 46. Extracción del ventilador del sistema Figura 47. Instalación del ventilador del sistema 6. Conecte el cable del ventilador del sistema al conector del ventilador del sistema de la placa del sistema. 7. Finalice la sustitución. Consulte “Cómo finalizar la sustitución de piezas” en la página 57. Sustitución del disipador de calor Atención: No abra el equipo ni intente repararlo antes de leer la Guía de información importante de producto.
- Página 39 2. Extraiga la unidad de almacenamiento o la tarjeta PCI Express. Consulte “Sustitución de la unidad de almacenamiento” en la página 26 o “Sustitución de la tarjeta PCI Express y del adaptador de la tarjeta PCI Express” en la página 29. 3.
- Página 40 El equipo tiene un tipo especial de memoria que mantiene la fecha, la hora y los valores de las características incorporadas, como, por ejemplo, las asignaciones del conector paralelo (configuración). Una batería plana mantiene esta información activa cuando se apaga el equipo. Normalmente no es preciso cargar ni mantener la batería plana durante el tiempo de vida de la misma;...
- Página 41 Figura 51. Extracción de la batería plana Figura 52. Instalación de la batería plana Capítulo 4 Sustitución del hardware...
- Página 42 Figura 53. Presión de la batería plana hacia abajo 6. Finalice la sustitución. Consulte “Cómo finalizar la sustitución de piezas” en la página 57. Para desechar la batería plana, consulte el tema “Aviso sobre batería plana de litio” en la Guía de seguridad y garantía.
- Página 43 Figura 54. Desbloqueo del soporte de sujeción del microprocesador Figura 55. Giro del zócalo del microprocesador hacia arriba Figura 56. Extracción del microprocesador Capítulo 4 Sustitución del hardware...
- Página 44 Figura 57. Instalación del microprocesador Guía del usuario y Manual de mantenimiento de hardware de M920x...
- Página 45 Figura 58. Giro del zócalo del microprocesador hacia abajo Figura 59. Bloqueo del soporte de sujeción del microprocesador 7. Finalice la sustitución. Consulte “Cómo finalizar la sustitución de piezas” en la página 57. Sustitución de la tarjeta Wi-Fi Atención: No abra el equipo ni intente repararlo antes de leer la Guía de información importante de producto.
- Página 46 2. Extraiga la unidad de almacenamiento o la tarjeta PCI Express. Consulte “Sustitución de la unidad de almacenamiento” en la página 26 o “Sustitución de la tarjeta PCI Express y del adaptador de la tarjeta PCI Express” en la página 29. 3.
- Página 47 Figura 63. Instalación de la tarjeta de Wi-Fi Figura 64. Conexión de las antenas Wi-Fi Figura 65. Instalación del protector de tarjeta Wi-Fi • Tipo 2 Capítulo 4 Sustitución del hardware...
- Página 48 Figura 66. Extracción del protector de la tarjeta Wi-Fi Figura 67. Desconexión de las antenas Wi-Fi Figura 68. Extracción de la tarjeta Wi-Fi Guía del usuario y Manual de mantenimiento de hardware de M920x...
- Página 49 Figura 69. Instalación de la tarjeta de Wi-Fi Figura 70. Conexión de las antenas Wi-Fi Figura 71. Instalación del protector de tarjeta Wi-Fi 4. Finalice la sustitución. Consulte “Cómo finalizar la sustitución de piezas” en la página 57. Sustitución de antenas Wi-Fi Atención: No abra el equipo ni intente repararlo antes de leer la Guía de información importante de producto.
- Página 50 2. Extraiga la unidad de almacenamiento o la tarjeta PCI Express. Consulte “Sustitución de la unidad de almacenamiento” en la página 26 o “Sustitución de la tarjeta PCI Express y del adaptador de la tarjeta PCI Express” en la página 29. 3.
- Página 51 Figura 74. Instalación de la antena Wi-Fi frontal Figura 75. Conexión del cable de la antena Wi-Fi frontal a la tarjeta Wi-Fi 4. Finalice la sustitución. Consulte “Cómo finalizar la sustitución de piezas” en la página 57. Sustitución de la antena Wi-Fi posterior 1.
- Página 52 Figura 76. Extracción de la antena Wi-Fi posterior Figura 77. Extracción de la cubierta de la antena que fija el cable de la antena Wi-Fi posterior Figura 78. Extracción del cable de la antena Wi-Fi posterior Guía del usuario y Manual de mantenimiento de hardware de M920x...
- Página 53 Figura 79. Instalación del cable de la antena Wi-Fi posterior Figura 80. Instalación de la cubierta de la antena para fijar el cable de la antena Wi-Fi posterior Figura 81. Instalación de la antena Wi-Fi posterior 5. Conecte el cable de la antena Wi-Fi posterior a la tarjeta Wi-Fi. Capítulo 4 Sustitución del hardware...
- Página 54 6. Finalice la sustitución. Consulte “Cómo finalizar la sustitución de piezas” en la página 57. Sustitución del soporte de la antena Atención: No abra el equipo ni intente repararlo antes de leer la Guía de información importante de producto. 1. Extraiga la cubierta del equipo. Consulte “Extracción de la cubierta del equipo” en la página 25. 2.
- Página 55 Sustitución de la cubierta inferior Atención: No abra el equipo ni intente repararlo antes de leer la Guía de información importante de producto. 1. Extraiga la cubierta del equipo. Consulte “Extracción de la cubierta del equipo” en la página 25. 2.
- Página 56 2. Extraiga la cubierta inferior. Consulte “Sustitución de la cubierta inferior” en la página 51. 3. Sustituya los módulos de memoria. Figura 86. Apertura del soporte de sujeción del módulo de memoria Figura 87. Extracción del módulo de memoria Guía del usuario y Manual de mantenimiento de hardware de M920x...
- Página 57 Figura 88. Instalación del módulo de memoria Figura 89. Cierre del soporte de sujeción del módulo de memoria 4. Finalice la sustitución. Consulte “Cómo finalizar la sustitución de piezas” en la página 57. Sustitución de la unidad de estado sólido M.2 Atención: No abra el equipo ni intente repararlo antes de leer la Guía de información importante de producto.
- Página 58 Figura 90. Desbloqueo del clip de la unidad de estado sólido M.2 Figura 91. Extracción de la unidad de estado sólido M.2 Figura 92. Instalación de la unidad de estado sólido M.2 Guía del usuario y Manual de mantenimiento de hardware de M920x...
- Página 59 Figura 93. Bloqueo del clip de la unidad de estado sólido M.2 4. Finalice la sustitución. Consulte “Cómo finalizar la sustitución de piezas” en la página 57. Sustitución de la placa del sistema y el chasis Atención: No abra el equipo ni intente repararlo antes de leer la Guía de información importante de producto.
- Página 60 Figura 94. Extracción de los tornillos que fijan la placa del sistema Figura 95. Extracción de la placa del sistema Guía del usuario y Manual de mantenimiento de hardware de M920x...
- Página 61 Figura 96. Instalación de la placa del sistema Figura 97. Instalación de los tornillos que fijan la placa del sistema 16. Dirija todos los cables que desconectó de la placa que presenta fallas a sus lugares correspondientes y vuelva a conectarlos a la nueva placa del sistema. Consulte “Placa del sistema” en la página 4. 17.
- Página 62 1. Asegúrese de que todos los componentes se hayan vuelto a montar correctamente y de que no haya quedado ninguna herramienta ni ningún tornillo flojo en el interior del equipo. 2. Antes de volver a instalar la cubierta del equipo, asegúrese de que los cables estén colocados correctamente.
- Página 63 6. Si hay un dispositivo de bloqueo disponible, utilícelo para bloqueo del equipo. 7. Vuelva a conectar los cables externos y los cables de alimentación a los conectores correspondientes del equipo. Capítulo 4 Sustitución del hardware...
- Página 64 Guía del usuario y Manual de mantenimiento de hardware de M920x...
