7505-M001-3_B
E
Pág. 13 de 66
NAV11N - NAV11NT
NAV11EI - NAV11TEI
9.0
MONTAJE DE LA MÁQUINA
9.1
Sistema de anclaje
La máquina embalada está fijada al pallet de sopor-
te por medio de las perforaciones predispuestas en
le chasis. Tales perforaciones sirven también para
fijar la máquina a tierra con los tarugos de anclado
(no incluidos en el suministro). Antes de ejecutar la
sujeción definitiva, verificar que todos los puntos de
anclaje sean en llano y correctamente en contacto con
la superficie de sujeción misma. En el caso contrario,
colocar un perfiles espesores entre la máquina y la
superficie inferior, como indicado en la Fig. 7.

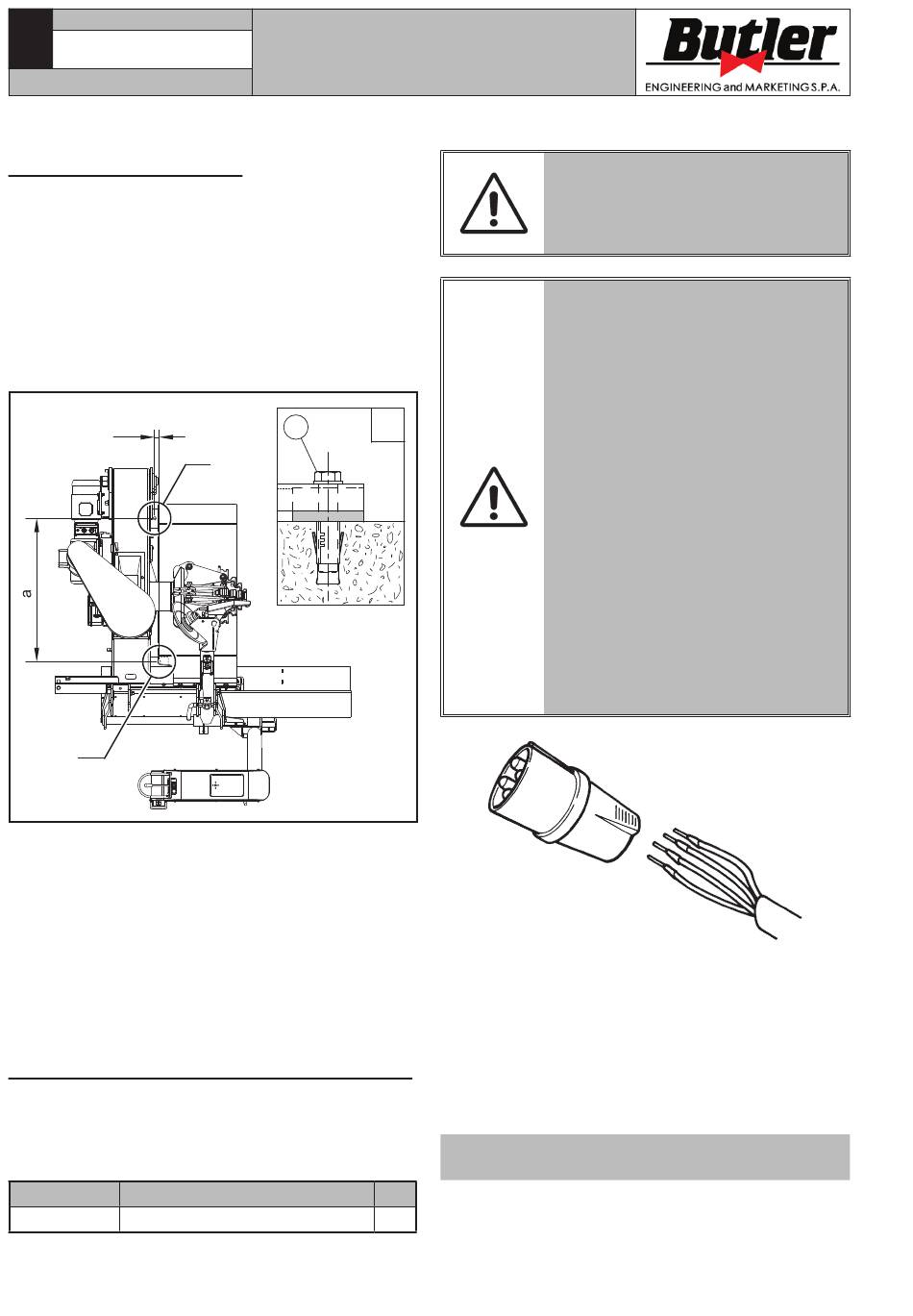

Fig._7
b
X
• Realizar 2 agujeros de 12 mm de diámetro en el
piso correspondientes a los agujeros dispuestos en
el chasis de fondo;
• insertar los tacos (no incluidos en el suministro) en
las perforaciones;
• fijar a tierra la máquina usando 2 tornillos M12x120
mm (no incluidos en el suministro) (Fig. 7 ref. 1) (o
2 tornillos prisioneros de 12x80 mm (no incluidos
en el suministro)). Ajustar los tornillos con pareja
de ajuste de aproximadamente 70 Nm.
9.2
Accesorios contenidos en el embalaje
Dentro de la caja de embalaje se encuentra la caja con
los accesorios.
Comprobar que estén todas las piezas enumeradas a
continuación.
Código
G108A3
Palanca con cabeza "C"
MANUAL DE INSTRUCCIONES
USO Y MANTENIMIENTO
1
X
a=785
b=25
Descripción
10.0 EMPALME ELÉCTRICO
X
La máquina se entrega con una extensión de cable de 5
m, en el cual debe montar un enchufe de las siguientes
características:
• Conforme con la Norma IEC 309
• 230/400 Volt – 16A
• 3P + Tierra
• IP 44
Sólo para VARGNAV11ND - VARGNAV11EID -
versión con inversor
N.
• Conforme con la Norma IEC 309
1
• 230/400 Volt – 32A
• 3P + N + Tierra
• IP 44
CUALQUIERA OPERACIÓN DE
TIPO ELÉCTRICO DEBE SER
EFECTUADA POR PERSONAL
TÉCNICO DEBIDAMENTE CUALI-
FICADO.
ANTES DE CONECTAR LA MÁQUI-
NA CONTROLAR ATENTAMENTE:
• QUE LAS CARACTERÍSTICAS DE
LA LÍNEA ELÉCTRICA CORRES-
PONDAN A LOS REQUISITOS DE
LA MÁQUINA INDICADOS EN LA
RELATIVA PLACA DE DATOS;
• QUE TODOS LOS COMPONEN-
TES DE LA LÍNEA ELÉCTRICA
SE ENCUENTREN EN BUEN
ESTADO;
• QUE LA LÍNEA DE PUESTA
A TIERRA HAYA SIDO PRE-
DISPUESTA Y DISPONGA DE
ADECUADAS DIMENSIONES
(SECCIÓN MAYOR O IGUAL A
LA MÁXIMA SECCIÓN DE LOS
CABLES DE ALIMENTACIÓN);
• QUE EL EQUIPO ELÉCTRICO
DISPONGA DE SALVAVIDAS CON
PROTECCIÓN DIFERENCIADA
CALIBRADA A 30 mA.
