Vega PULS 62 Guía Rápida
Ocultar thumbs
Ver también para PULS 62:
- Instrucciones de servicio (80 páginas) ,
- Guía rápida (24 páginas) ,
- Guía rápida de inicio (20 páginas)
Manuales relacionados para Vega PULS 62
Resumen de contenidos para Vega PULS 62

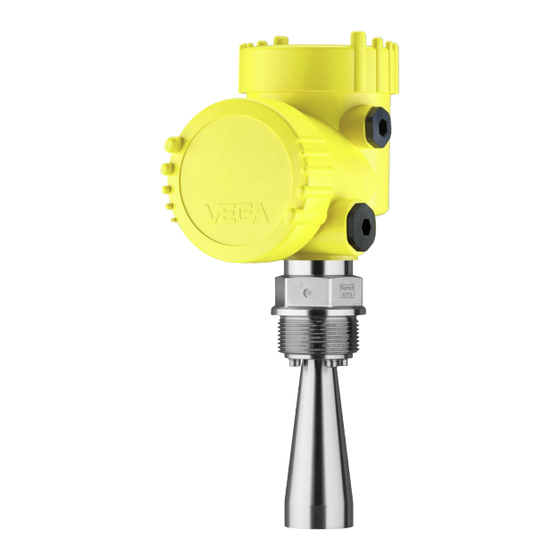

- Página 1 Guía rápida Sensor de radar para la medición continua de nivel de líquidos VEGAPULS 62 HART y paquete de acumuladores Document ID: 47110...
- Página 2 Índice Índice Para su seguridad ........................3 Personal autorizado ......................3 Uso previsto ........................3 Aviso contra uso incorrecto ....................3 Instrucciones generales de seguridad ................3 Conformidad UE ....................... 4 Recomendaciones NAMUR ..................... 4 Homologación radiotécnica para Europa ................. 4 Instrucciones acerca del medio ambiente ................
- Página 3 1 Para su seguridad Para su seguridad Personal autorizado Todas las operaciones descritas en esta documentación tienen que ser realizadas exclusivamente por personal cualificado y autorizado por el titular de la instalación. Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGAPULS 62 es un sensor para la medición continua de nivel.
- Página 4 1 Para su seguridad Para evitar posibles riesgos, hay que atender a los símbolos e indica- ciones de seguridad puestos en el equipo. La reducida potencia emitida del sensor de radar se encuentra por debajo de los valores límite permitidos internacionalmente. En caso de un uso previsto no cabe esperar ningún tipo de efectos negativos para la salud.
- Página 5 1 Para su seguridad ambiente empresarial. El sistema de gestión del medio ambiente está certificado por la norma DIN EN ISO 14001. Ayúdenos a satisfacer esos requisitos, prestando atención a las instrucciones del medio ambiente en este manual: • Capitulo " Embalaje, transporte y almacenaje" • Capitulo " Reciclaje" VEGAPULS 62 •...
- Página 6 • Datos del sensor específicos del pedido para un cambio de la electrónica (XML) • Certificado de control (PDF) - opcional Vaya a " www.vega.com" e introduzca el número de serie de su dispo- sitivo en el campo de búsqueda. Opcionalmente Usted encontrará los datos mediante su Smartphone: • Descargar la aplicación VEGA Tools de " Apple App Store" o de "...
- Página 7 2 Descripción del producto • Escanear DataMatrix-Code de la placa de tipos del instrumento o • Entrar el número de serie manualmente en el App VEGAPULS 62 • HART y paquete de acumuladores...
- Página 8 3 Montaje Montaje Preparación del montaje El equipo se suministra también en versiones, en donde la antena tiene un diámetro mayor que la conexión al proceso (rosca, brida). Por eso hay que desmontar la antena de la conexión al proceso antes del montaje.
- Página 9 3 Montaje emplear los dispositivos de retención de tornillos que se emplean en fábrica. Según el rango de temperatura y del material de la antena, se trata de arandelas elásticas conforme a DIN 217 o de arandelas autobloqueantes de seguridad conforme a DIN 25 201. Antena parabólica Proceder de la forma siguiente: 1.
- Página 10 3 Montaje Preparación de montaje - Antena parabólica El equipo se suministra también en versiones, en las que la antena tiene un diámetro mayor que la conexión al proceso (rosca, brida). Por eso hay que desmontar la antena de la brida antes del montaje. Proceder de la forma siguiente: 1.
- Página 11 3 Montaje Instrucciones de montaje Montaje 1. Distancia desde la pared del depósito > 200 mm, la antena debe sobresalir > 10 mm en el depósito > 200 mm (7.87") Fig. 5: Distancia de la antena hasta la pared del depósito/tapa del depósito 2.
- Página 12 4 Conectar a la alimentación de tensión Conectar a la alimentación de tensión Conexión del cargador Se recomienda cargar completamente el acumulador integrado antes de la puesta en marcha del equipo. La duración de carga está en el capítulo " Datos técnicos". El cargador se conecta en un enchufe en el compartimiento de ali- mentación, consulte el capitulo "...
- Página 13 4 Conectar a la alimentación de tensión Después del accionamiento del botón o el cambio del modo de ope- ración los LEDs amarillo indican el estado del acumulador durante 10 seg. apróx. • LED encendido = Acumulador cargado • LED intermitente = hay que cargar el acumulador •...
- Página 14 5 Puesta en funcionamiento con el módulo de visualización y configuración Puesta en funcionamiento con el módulo de visualización y configuración Colocar el módulo de visualización y configuración El módulo de visualización y configuración se puede montar y des- montar del sensor en cualquier momento. (Se pueden seleccionar cuatro posiciones cada una de ellas a 90° de la siguiente. Para ello no es necesario interrumpir la alimentación de tensión. Proceder de la forma siguiente: 1.
- Página 15 5 Puesta en funcionamiento con el módulo de visualización y configuración Fig. 8: Empleo del módulo de visualización y configuración en carcasa de dos cámaras En el compartimiento de la electrónica En el compartimento de conexiones Indicaciones: En caso de que se desee reequipar el instrumento con un módulo de visualización y configuración para la indicación continua del valor medido, se necesita una tapa más alta con ventana. Parametrización Ajustar parámetros 1.
- Página 16 5 Puesta en funcionamiento con el módulo de visualización y configuración Ejemplo de parametriza- El sensor de radar mide la distancia del sensor a la superficie del ción producto. Para la indicación de la altura verdadera del producto, hay que hacer una asignación de la distancia medida respecto a la altura porcentual. 100% Fig. 9: Ejemplo de parametrización ajuste mín/máx Nivel mín. = Distancia de medición máx. Nivel máx.
- Página 17 5 Puesta en funcionamiento con el módulo de visualización y configuración • Tubuladuras altas • Estructuras internas del deposito , tales como arriostramientos • Agitadores • Adherencias o costuras de soldadura en las paredes del deposito Indicaciones: Una supresión de la señal parásita detecta, marca y almacena esas señales parásitas, para que no se consideren más durante la medi- ción de nivel.
- Página 18 5 Puesta en funcionamiento con el módulo de visualización y configuración Ampliar: Se amplia una supresión de señal de interferencia previa- mente implementada. Esto es conveniente cuando se ha realizado una supresión de señal de interferencia con un nivel demasiado alto y por eso no ha sido posible registrar todos los ecos parásitos. Si se selecciona "...
- Página 19 5 Puesta en funcionamiento con el módulo de visualización y configuración Opción de menú Parámetro Ajustes de fábrica indicador de se- Distancia guimiento Temperatura de la Temperatura electrónica Seguridad de me- dición Simulación Porcentaje Visualización de Curva de ecos curvas Supresión de se- ñal parásita Memoria de curva de ecos Otros ajustes Opción de menú...
- Página 20 6 Poneer en marcha con smartphone/tableta, PC/portátil a través de Bluetooth Poneer en marcha con smartphone/ tableta, PC/portátil a través de Bluetooth Preparación Activar Bluetooth Asegúrese de que la función Bluetooth del módulo de visualización y configuración esté activada. Para eso el interruptor de la parte inferior tiene que estar en " On. Fig.
- Página 21 El smartphone/tableta busca automáticamente instru- mentos con capacidad Bluetooth en el entorno. PC/Notebook Inicie PACTware y el asistente de proyecto de VEGA. Seleccione la búsqueda de instrumento mediante Bluetooth y dé inicio a la función de búsqueda. El equipo busca automáticamente dispositivos con capacidad Bluetooth en el entorno.
- Página 22 6 Poneer en marcha con smartphone/tableta, PC/portátil a través de Bluetooth Vista de app Fig. 11: Ejemplo de una vista de aplicación - puesta en servicio - ajuste del sensor VEGAPULS 62 • HART y paquete de acumuladores...
- Página 23 7 Anexo Anexo Datos técnicos Nota para equipos homologados Para equipos homologados (p. ej. con aprobación Ex) rigen los datos técnicos de las correspon- dientes indicaciones de seguridad. Estos pueden diferir de los datos aquí aducidos por ejemplo para las condiciones de proceso o para la alimentación de tensión. Todos los documentos de homologación se pueden descargar de nuestra página web.
- Página 24 Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2021 VEGA Grieshaber KG Am Hohenstein 113 Teléfono +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
