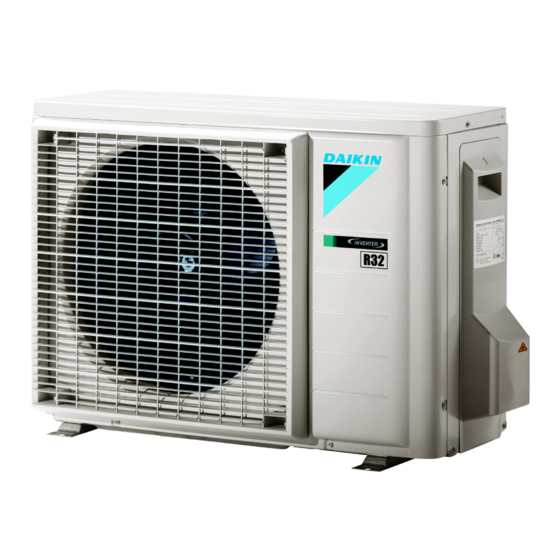

- Página 1 MANUAL DE INSTALACIÓN R32 Split Series Modelo RXM71M2V1B RXP71K3V1B...
- Página 2 2P427092-8G...
- Página 3 2P427092-8G...
- Página 4 2P427092-5G...
- Página 5 2P427092-5G...
- Página 6 Precauciones de seguridad Lea detenidamente las precauciones de este manual Este equipo contiene R32. antes de manipular la unidad. • Las precauciones que aparecen en este manual se clasifican como ADVERTENCIA y PRECAUCIÓN. Ambos tienen información importante acerca de la seguridad. Asegúrese de respetar sin falta todas las precauciones. •...
- Página 7 - nombre, dirección y teléfonos de día y de noche para obtener asistencia. En Europa, la norma EN378 facilita la información necesaria en relación con este registro. • Utilice solamente accesorios, equipamiento opcional y piezas de repuesto fabricadas u homologadas por DAIKIN. Accesorios Accesorios suministrados con la unidad exterior: (B) Tapón de drenaje...
- Página 8 Límites de funcionamiento Utilice el sistema dentro de los siguientes rangos de temperatura y humedad para un funcionamiento seguro y efectivo. Refrigeración Calefacción Temperatura exterior –10~46°C –15~24°C Temperatura interior 18~32°C 10~30°C Humedad interior ≤80% para evitar la condensación y que el agua salga de la unidad. Si los niveles de temperatura o humedad están fuera de estos valores, se pueden poner en marcha los dispositivos de seguridad y es posible que el acondicionador de aire no funcione.
- Página 9 Esquemas de instalación de la unidad exterior Longitud máx. permitida de la tubería 30 m Longitud mín. permitida de la tubería Altura máx. permitida de la tubería 20 m Refrigerante adicional requerido para tubería de refrigerante con 20 g/m una longitud de más de 10 m. Tubo de gas Diá.
- Página 10 Directrices de instalación • En aquellas situaciones en que la instalación deba realizarse en un lugar con una pared u otro tipo de obstáculo en el camino de la entrada o salida de aire de la unidad exterior, siga las instrucciones que se detallan a continuación. •...
- Página 11 Instalación de la unidad exterior Instalación de la unidad de exterior 1) Al instalar la unidad exterior, consulte "Precauciones en la elección del emplazamiento" y "Esquemas de instalación de la unidad exterior". 2) Si es necesario realizar operaciones de drenaje, siga los pasos indicados a continuación. Operaciones de drenaje Tapón de drenaje (1) Tapón de drenaje (2)
- Página 12 Instalación de la unidad exterior Tubería de refrigerante PRECAUCIÓN • Utilice la tuerca abocardada fijada a la unidad principal. (Para evitar el agrietamiento de la tuerca abocardada a causa del deterioro). • Para evitar las fugas de gas, aplique aceite de refrigeración únicamente a la superficie interna de la zona abocardada. (Utilice aceite de refrigeración para R410A o R32.) •...
- Página 13 Instalación de la unidad exterior Purga de aire y comprobación de las fugas de gas • Después de terminar el trabajo con las tuberías, es necesario purgar el aire y comprobar las posibles fugas de gas. ADVERTENCIA • No mezcle ninguna sustancia que no sea el refrigerante especificado (R32) en el ciclo de refrigeración. •...
- Página 14 Instalación de la unidad exterior Recarga del refrigerante Compruebe el tipo de refrigerante que debe usar en la placa de la máquina. Cargar refrigerante desde la tubería de gas en forma líquida. Información importante en relación con el refrigerante utilizado La etiqueta rellenada debe adherirse Este producto contiene gases fluorados de efecto invernadero.
- Página 15 Instalación de la unidad exterior Instalación de los tubos de refrigerante 7-1 Precauciones al manipular los tubos Coloque Pared 1) Proteja el extremo abierto del tubo frente al polvo y la humedad. siempre un tapón. 2) Todas las curvaturas de los tubos deben ser lo más suave posible. Lluvia Si no dispone de un Para realizar la curvatura, use una dobladora de tubos.
- Página 16 Instalación de la unidad exterior 7-3 Diagrama de tuberías Diagrama de tuberías para RXM71M2V1B, RXP71K3V1B Flujo de refrigerante Unidad exterior Refrigeración Intercambiador de calor Temperatura exterior Calefacción Termistor 7,0 CuT Termistor del intercambiador de calor 7,0 CuT Tubo capilar 1...
- Página 17 Operación de bombeo de vacío Con el fin de proteger el medio ambiente, asegúrese de realizar la operación de bombeo de vacío cada vez que cambie de sitio o se disponga a desechar la unidad. 1) Retire la tapa de la válvula de las válvulas de cierre de gas y de líquido. 2) Realice la operación de refrigeración forzada.
- Página 18 Ajuste para instalaciones (refrigeración con una temperatura exterior baja) Esta función está diseñada para instalaciones, como salas de equipos u ordenadores. Nunca debe utilizarse en una residencia u oficina con presencia de personas en el espacio. Al cortar el puente 6 (J6) en la placa de circuitos, el rango de funcionamiento se amplía hasta llegar a los –15°C. Sin embargo, la unidad se parará...
- Página 19 Cableado ADVERTENCIA • No use derivaciones, cables trenzados, alargadores ni conexiones starburst, ya que pueden provocar un sobrecalentamiento, una descarga eléctrica o un incendio. • No coloque en el interior del producto piezas eléctricas que haya adquirido por su cuenta. (No ramifique la potencia de la bomba de drenaje, etc.
- Página 20 Cableado Diagrama de cableado Leyenda unificada del diagrama de cableado Para obtener información sobre los componentes utilizados y la numeración de los mismos, consulte el adhesivo del diagrama de cableado incluido con la unidad. La numeración de los componentes es arábiga en orden ascendente para cada componente y se representa en la siguiente descripción mediante el símbolo "*" en el código de componente. DISYUNTOR PROTECTOR DE TIERRA CONEXIÓN...
- Página 21 Operación de prueba y pruebas Operación de prueba y pruebas 1-1 Mida la tensión de alimentación y asegúrese de que se encuentra dentro del rango especificado. 1-2 La operación de prueba debe realizarse en el modo de refrigeración o calefacción. ...
- Página 22 3P386698-3K 2016.12...
