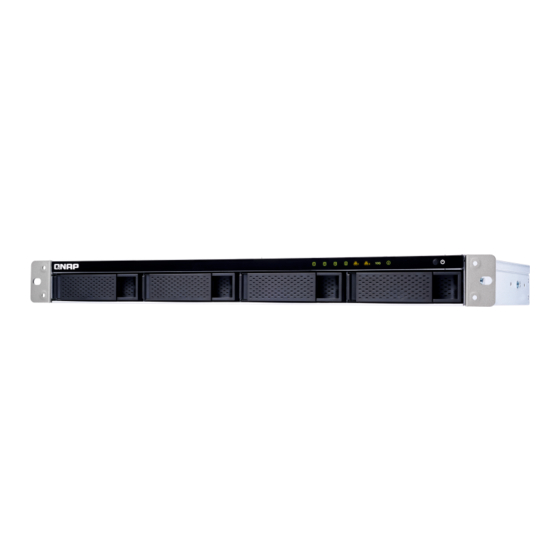

- Página 1 TS-431XeU Guía de usuario Versión del documento: 3 28/11/2017...
- Página 2 Guía de usuario de TS-431XeU Contenido 1. Introducción Sobre esta guía............................3 Audiencia..............................3 Convenciones del documento........................3 2. Descripción general del producto Sobre TS-431XeU............................4 Especificaciones de hardware........................4 Contenido del paquete..........................5 Componentes............................... 5 Panel frontal............................. 6 Panel trasero............................6 Placa del sistema.............................
- Página 3 Exención..............................30 GNU Public License............................30 Declaración de FCC........................... 38 Aviso de CE..............................38 SJ/T 11364-2006............................39...
- Página 4 Guía de usuario de TS-431XeU 1. Introducción Sobre esta guía Esta guía contiene información sobre el NAS QNAPTS-431XeU e instrucciones paso a paso para instalar el hardware. También contiene instrucciones sobre operaciones básicas e información para resolución de problemas. Audiencia Este documento está...
- Página 5 Este capítulo contiene información básica sobre el NAS QNAPTS-431XeU. Sobre TS-431XeU El TS-431XeU funciona con un procesador Annapurna Labs Alpine AL314 de cuatro núcleos a 1.7 GHzr y RAM DDR3. El NAS proporciona cuatro bahías de unidades SATA de 6 Gbps removibles sin desconexión que son compatibles con unidades de estado sólido y unidades de disco duro.
- Página 6 Guía de usuario de TS-431XeU Componente TS-431XeU Puertos USB 4 x USB 3.0 Interfaz Puerto de mantenimiento 1 x puerto de consola de 3.5 mm Dimensiones Factor de forma 1 soporte de rack Dimensiones (alto x ancho x 44 x 439 x 291 mm fondo) 1.73 x 17.28 x 11.46 pulgadas...
- Página 7 Guía de usuario de TS-431XeU Panel frontal N.º Componente N.º Componente LED de unidad LED de estado LED LAN GbE Botón de encendido LED LAN 10 GbE Panel trasero N.º Componente N.º Componente Botón "Reset" (Restablecer) Puertos USB 3.0 Puerto de mantenimiento Ranura de seguridad Kensington Descripción general del producto...
- Página 8 Guía de usuario de TS-431XeU N.º Componente N.º Componente SFP de 10 Gigabit + puerto Puerto de alimentación Puertos Gigabit Placa del sistema Nota La imagen no incluye la tapa de la carcasa. N.º Componente N.º Componente Ranura de memoria...
- Página 9 Guía de usuario de TS-431XeU Numeración de unidades Requisitos de instalación Categoría Elemento Entorno • Temperatura ambiente: 0 a 40˚C (32 a 104˚F) • Humedad relativa sin condensación: 5 a 95 % • Temperatura de bulbo húmedo: 27˚C (80.6˚F) • Superficie plana y antiestática sin exposición directa a la luz del sol, líquidos ni sustancias químicas...
- Página 10 Guía de usuario de TS-431XeU 5. Encienda el NAS. 6. Instale QTS. Para ver detalles, consulte Instalación de QTS. 7. Inicie sesión en QTS. Descripción general del producto...
- Página 11 Instalar unidades El TS-431XeU es compatible con unidades de disco duro de 3.5 y 2.5 pulgadas, y unidades de estado sólido. Las 4 bahías de unidades son compatibles con la aceleración de caché SSD. Instalar unidades de disco duro de 3.5 pulgadas Aviso •...
- Página 12 Guía de usuario de TS-431XeU b. Coloque los tornillos para fijar la unidad a la bandeja. 4. Inserte la bandeja en la bahía. a. Deslice la bandeja en la bahía. b. Empuje el asa hasta que encaje. Instalación y configuración...
- Página 13 Guía de usuario de TS-431XeU 5. Encienda el NAS. Instalar unidades de disco duro o unidades de estado sólido de 2.5 pulgadas Aviso • La instalación de una unidad borra todos los datos de la misma. • Respete los procedimientos de descarga electrostáticas (ESD) para evitar daños en los componentes.
- Página 14 Guía de usuario de TS-431XeU 4. Inserte la bandeja en la bahía. a. Deslice la bandeja en la bahía. b. Empuje el asa hasta que encaje. 5. Encienda el NAS. Instalación y configuración...
- Página 15 El NAS tiene una ranura de memoria. Puede aumentar la capacidad de memoria del NAS mejorando el módulo de memoria. Utilice solamente módulos de memoria QNAP para mantener el rendimiento y la estabilidad del sistema. Puede comprar módulos de memoria QNAP en distribuidores autorizados.
- Página 16 Guía de usuario de TS-431XeU b. Compruebe que el módulo se haya inclinado hacia arriba y se haya liberado totalmente de la ranura. Aviso Si intenta extraer un módulo que no se ha soltado totalmente puede dañar el módulo y la placa base.
- Página 17 Guía de usuario de TS-431XeU c. Compruebe que los conectores metálicos se hayan insertado totalmente en la ranura. d. Presione con cuidado el módulo hacia abajo hasta que los ganchos de retención encajen. 7. Coloque la tapa de la carcasa.
- Página 18 Guía de usuario de TS-431XeU 3. Instale la escuadra de ángulo en el NAS. a. Alinee los orificios de la escuadra de ángulo con los agujeros del lateral izquierdo del chasis. Nota Asegúrese de que el asa mire hacia la misma dirección que el panel frontal.
- Página 19 Guía de usuario de TS-431XeU Añadir unidades de expansión de USB El TS-431XeU admite conectar una o dos unidades de expansión USB en función del modelo. Puede usar cualquiera de las siguientes configuraciones. • Una unidad UX-1200U-RP • Dos unidades UX-800U-RP •...
- Página 20 Guía de usuario de TS-431XeU Instalación de QTS TS-431XeU usa el sistema operativo de QNAP QTS. Puede instalar QTS mediante cualquiera de los siguientes métodos. Método Descripción Requisitos Instalación de Si el NAS está conectado a su red de • Ordenador Qfinder Pro área local, puede hacer lo siguiente:...
- Página 21 9. Especifique la zona horaria, la fecha y la hora. Consejo QNAP recomienda conectarse a un servidor NTP para garantizar que el NAS siga un estándar de tiempo universal coordinado (UTC, por sus siglas en inglés). 10. Haga clic en Siguiente.
- Página 22 • Escanee el código QR del NAS con un dispositivo móvil. La página web incluye una lista con todos los dispositivos QNAP NAS no inicializados de la red local. 4. Encuentre su NAS en la lista y, a continuación, haga clic en Inicializar.
- Página 23 13. Especifique la zona horaria, la fecha y la hora. Consejo QNAP recomienda conectarse a un servidor NTP para garantizar que el NAS siga un estándar de tiempo universal coordinado (UTC, por sus siglas en inglés). 14. Haga clic en Siguiente.
- Página 24 Guía de usuario de TS-431XeU 4. Operaciones básicas Este capítulo describe el operaciones básicas del NAS. Botón de encendido Operación Acción del usuario Resultado Encendido Presione el botón una vez. El NAS se encenderá. Apagado Mantenga presionado el botón El NAS se apagará.
- Página 25 Guía de usuario de TS-431XeU Los LED indican el estado del sistema e información relativa al encendido del NAS. La siguiente información sobre LED solo es aplicable si la unidad se ha instalado correctamente y el NAS se ha conectado a la red.
- Página 26 Guía de usuario de TS-431XeU Estado Descripción LAN gigabit Izquierda: verde El puerto Ethernet está conectado a una red 1 Gigabit. (trasero) Izquierda: ámbar El puerto Ethernet está conectado a una red 100 megabit. Izquierda: apagado El NAS no está conectado a una red.
- Página 27 Guía de usuario de TS-431XeU Duración Frecuencia Descripción Bip largo (1.5 segundos) 3 (cada 5 minutos) El ventilador del sistema no está funcionando. • El volumen de disco está a punto de alcanzar su capacidad máxima. • El volumen de disco ha alcanzado su capacidad máxima.
- Página 28 Guía de usuario de TS-431XeU 5. Solución de problemas Este capítulo describe la información básica de solución de problemas. Forzar Qfinder Pro o myQNAPcloud a localizar el NAS Si Qfinder Pro o myQNAPcloud no puede localizar el NAS durante la instalación de QTS, las unidades o los datos pueden estar dañados.
- Página 29 Guía de usuario de TS-431XeU Recuperar unidades en buen estado, extraídas de forma involuntaria El NAS es compatible con la tecnología de recuperación RAID para recuperar volúmenes de disco RAID dañados por la desconexión o extracción involuntaria de unidades. Los usuarios pueden recuperar un volumen RAID 1, RAID 5 o RAID 6 inactivo, o un RAID 0 inactivo y la configuración JBOD normal.
- Página 30 Proporciona varios servicios de acceso remoto tales como DDNS y CloudLink. myQNAPcloud ID Dirección de correo electrónico utilizada para registrar una cuenta de myQNAPcloud Qfinder Pro Te permite localizar y acceder a los dispositivos del NAS QNAP en tu red de área local. Sistema Operativo del NAS QNAP. Glosario...
- Página 31 En ningún caso la responsabilidad de QNAP debe exceder el precio pagado por el producto por los daños directos, indirectos, especiales, incidentales o consecuenciales que resulten del uso del producto, su software acompañante o su documentación.QNAP no ofrece garantía o representación, expresa, implícita ni...
- Página 32 Guía de usuario de TS-431XeU The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
- Página 33 Guía de usuario de TS-431XeU To “convey” a work means any kind of propagation that enables other parties to make or receive copies. Mere interaction with a user through a computer network, with no transfer of a copy, is not conveying.
- Página 34 Guía de usuario de TS-431XeU respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
- Página 35 Guía de usuario de TS-431XeU c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
- Página 36 Guía de usuario de TS-431XeU When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material,...
- Página 37 Guía de usuario de TS-431XeU accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
- Página 38 Guía de usuario de TS-431XeU covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.
- Página 39 Importante Cualquier modificación realizada en este dispositivo que no haya sido aprobada por QNAP Systems, Inc. puede anular la autorización del usuario, otorgada por el FCC, para operar este equipo.
- Página 40 Guía de usuario de TS-431XeU SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 壳体 显示 印刷电路板 金属螺帽 电缆组装 风扇组装 电力供应组装 0 电池 O: 表示该有毒有害物质在该部件所有物质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。...
